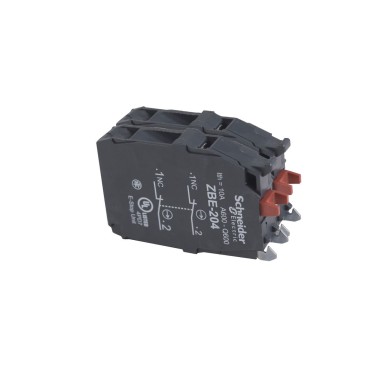

ZBE204 - Double contact block, Harmony XB4, silver alloy, screw clamp terminal, 2NC - Schneider Electric

Expected in 2-4 weeks EAN: 3389110119206

EAN: 3389110119206

6,50 € excl. VAT

7,93 € incl. VAT

Text About:

Double contact block, Harmony XB4, silver alloy, screw clamp terminal, 2NC - Schneider Electric

In cart

7,93 €

SPECIFICATIONS

Main

product range Harmony XB4
Harmony XB5

name of the device ZBE

type of product or equipment Bloc de contacts

[ui] rated insulation voltage 600 V (degré de pollution 3) se conformer à EN 60947-1

contact block type Double

sale by indivisible quantity 5

Complementary

electrical composition code C2 (quantité <= 3)
C4 (quantité <= 2)
C6 (quantité <= 2)
C8 (quantité <= 1)
C10 (quantité <= 2)
C13 (quantité <= 3)
M2 (quantité <= 2)
M4 (quantité <= 2)
M8 (quantité <= 2)

[ie] rated operational current 3 A à 240 V, AC-15, A600 se conformer à EN/CEI 60947-5-1
6 A à 120 V, AC-15, A600 se conformer à EN/CEI 60947-5-1
0,1 A à 600 V, DC-13, Q600 se conformer à EN/CEI 60947-5-1
0,27 A à 250 V, DC-13, Q600 se conformer à EN/CEI 60947-5-1
0,55 A à 125 V, DC-13, Q600 se conformer à EN/CEI 60947-5-1
1,2 A à 600 V, AC-15, A600 se conformer à EN/CEI 60947-5-1

[ith] conventional thermal current 10 A se conformer à EN/CEI 60947-5-1

assembly of the block Montage avant

tightening torque 0,8…1,2 N.m se conformer à EN 60947-1

[uimp] rated impulse withstand voltage 6 kV se conformer à EN 60947-1

product weight 0,02 kg

actuation stroke 1,5 mm (état électrique modifié par "O")
4,3 mm (course totale)

electrical life 1000000 cycle, AC-15, 1 A à 230 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C
1000000 cycle, AC-15, 1,5 A à 120 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C
1000000 cycle, AC-15, 3 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C
1000000 cycle, DC-13, 0,15 A à 110 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C
1000000 cycle, DC-13, 0,4 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C

connection mode Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN 60947-1
Borniers à vis-étrier, >= 1 x 0,22 mm² sans embout se conformer à EN 60947-1

contact operation À action dépendante

contact material Alliage d'argent (Ag/Ni)

mechanical endurance 10000000 cycle

actuation force 3,4 N état électrique modifié par "O"

screw head shape Transversal compatible avec pozidriv n°1 tournevis
Perforé compatible avec plat Ø 4 mm tournevis
Perforé compatible avec plat Ø 5,5 mm tournevis

product presentation Élément de base

positive aperture Avec se conformer à EN/CEI 60947-5-1 appendix K

use of contacts Contacts standards

type and composition of contacts 2 "O"

short circuit protection 10 A cartouche fusible type gG se conformer à EN/CEI 60947-5-1

Environment

ip degree of protection IP20 se conformer à CEI 60529

product certificates CCC
CSA
GL
BV
DNV
LROS (Lloyds register of shipping)
UL
GOST

standards EN/CEI 60947-5-1
CSA C22.2 No 14
JIS C8201-5-1
EN/CEI 60947-5-4
EN/CEI 60947-1
UL 508
JIS C8201-1

operating ambient air temperature -40…70 °C

storage room temperature -40…70 °C

mechanical shock resistance 30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-27
50 gn (durée = 11 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-27

vibration resistance 5 gn (f= 2…500 Hz) se conformer à CEI 60068-2-6

protective treatment TH
