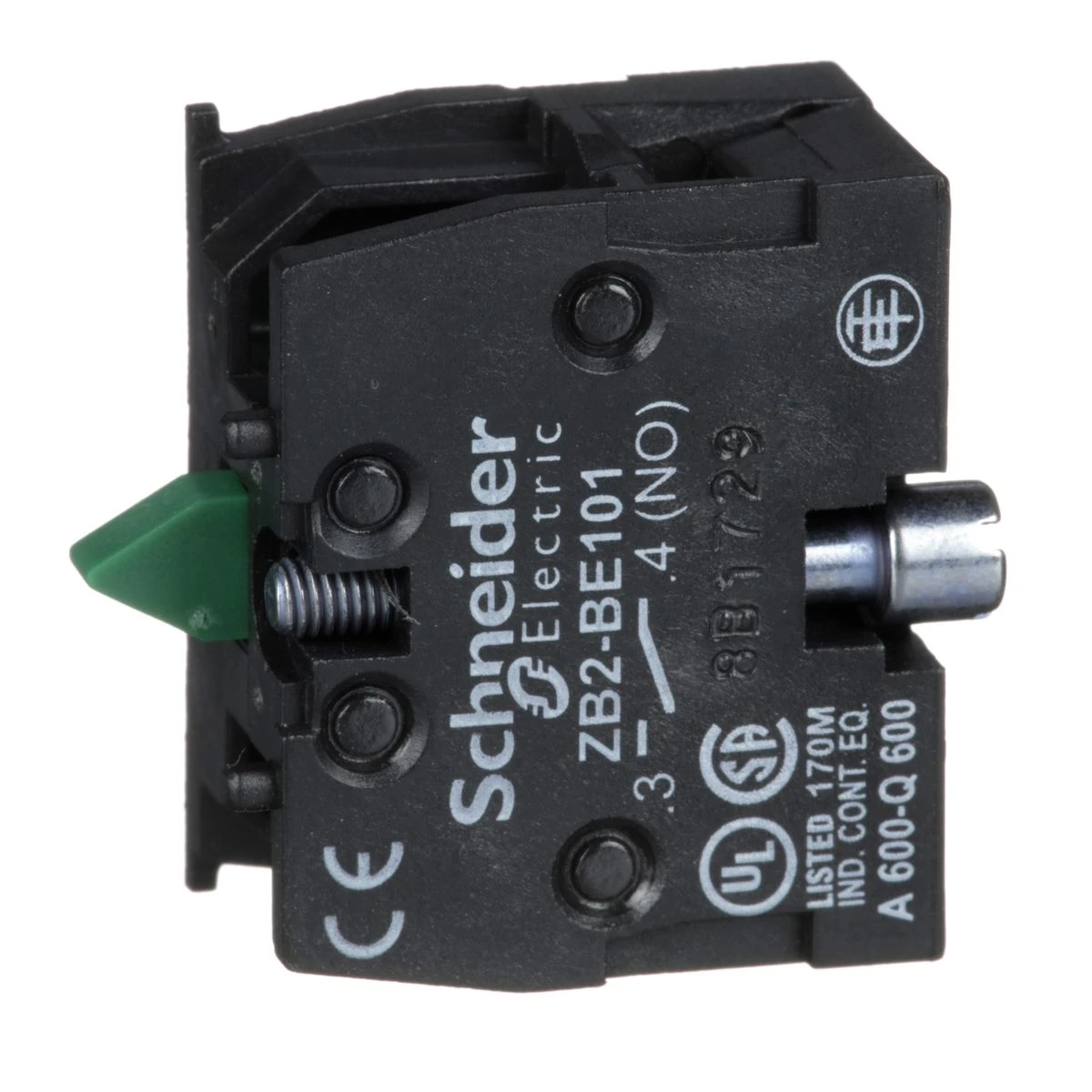

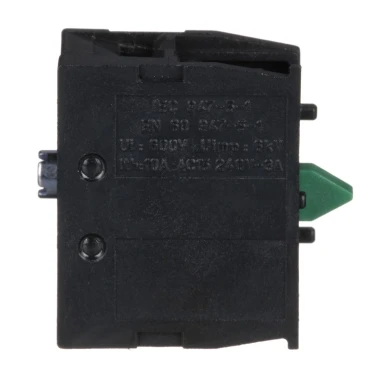

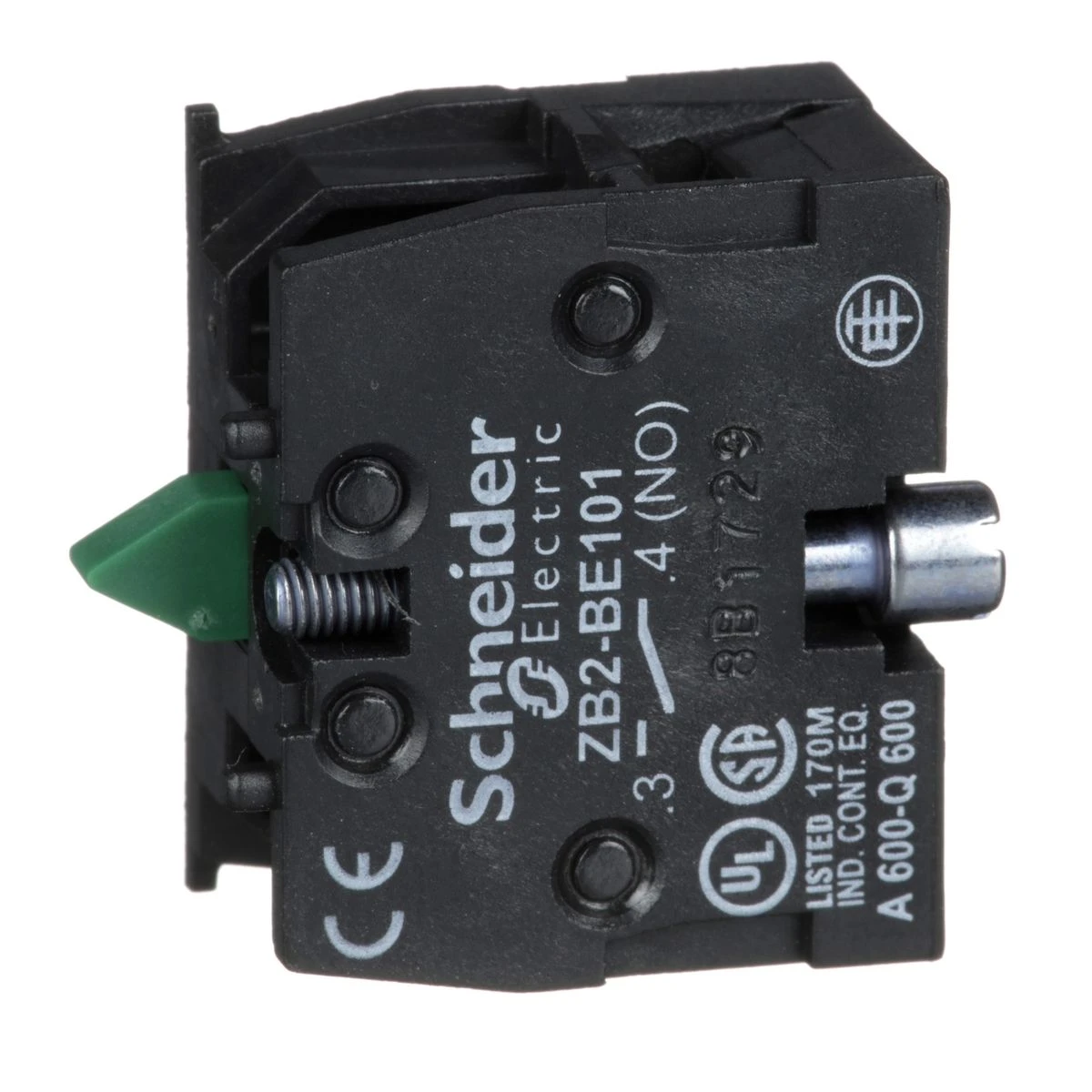

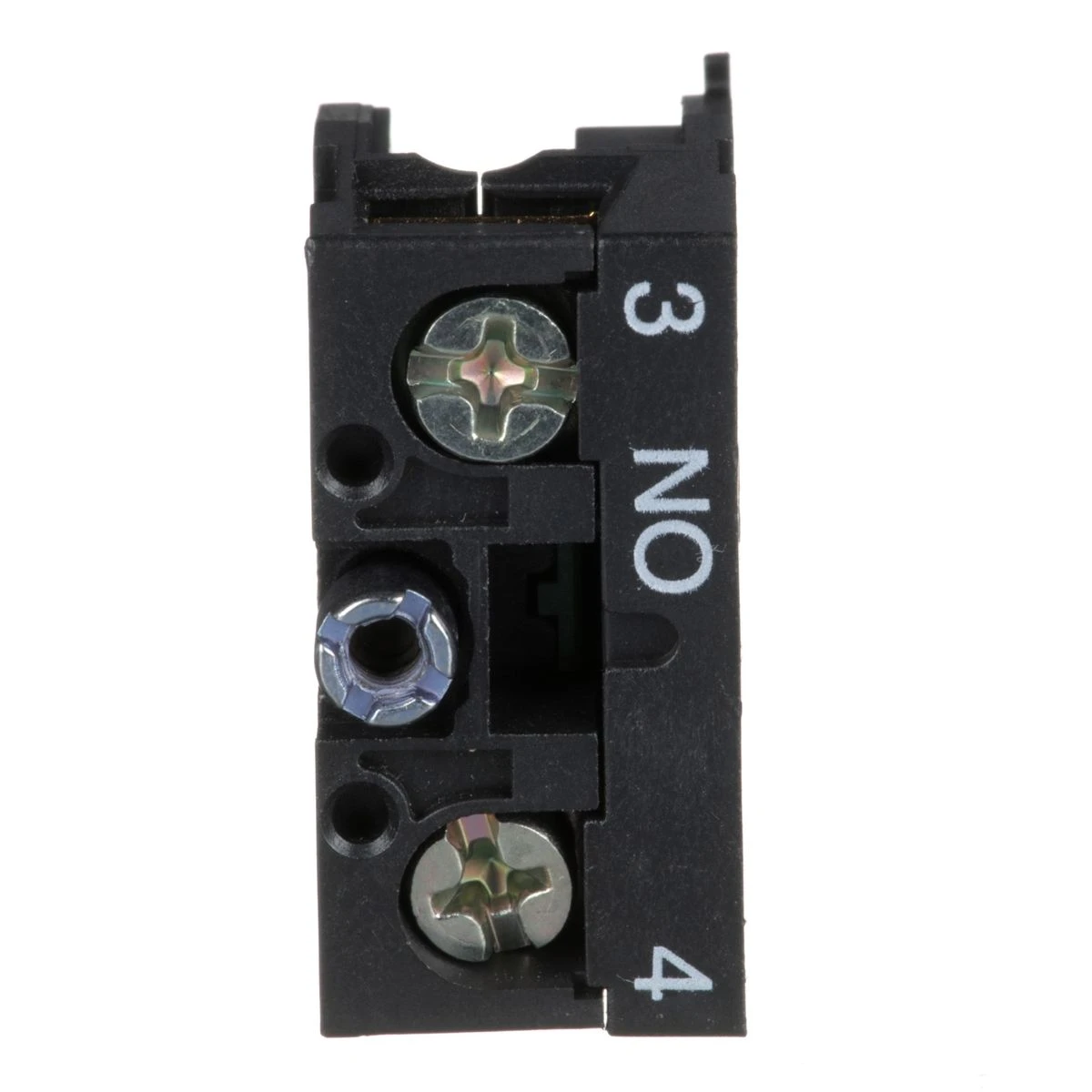

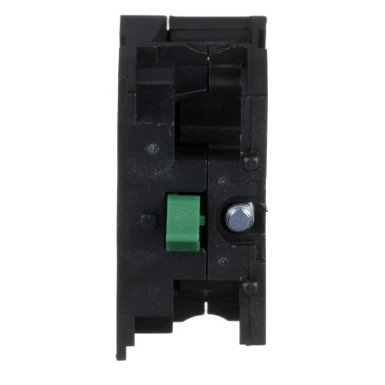

ZB2BE101 - Contact block, Harmony XAC, single contact, spring return, 1 speed, front mounting, screw clamp terminal, 1NO - Schneider Electric
Expected in 2-4 weeks
EAN: 3389110612608
4,71 € excl. VAT
5,74 € incl. VAT
Text About:
Contact block, Harmony XAC, single contact, spring return, 1 speed, front mounting, screw clamp terminal, 1NO - Schneider Electric
SPECIFICATIONS
Main
product range
Harmony XAC
[ithe] thermal current under enclosure
10 A
contact block application
Vitesse simple
type of product or equipment
Bloc de contacts
[ui] rated insulation voltage
600 V (degré de pollution 3) se conformer à CEI 60947-1
type of electrical circuit
Télécommande
component name
ZB2
contact block type
Unique
Complementary
associated accessories
XB4
XAPS2
XACA
XB5
XAPS2
XACA
XB5
contact description
1 "F"
assembly of the block
Montage avant
[uimp] rated impulse withstand voltage
6 kV se conformer à CEI 60947-1
actuation effort
13…15 N
product weight
0,02 kg
description of iso n°1 terminals
(13-14)NON
connection mode
Borniers à vis-étrier, 1 x 2,5mm² avec ou sans embout
Borniers à vis-étrier, 2 x 1,5 mm² avec ou sans embout
Borniers à vis-étrier, 2 x 1,5 mm² avec ou sans embout
contact operation
À action dépendante
mechanical endurance
1000000 cycle
rated operational power in w
40 W DC-13 pour 1000000 cycle, cadence de fonctionnement <3600 cyc/h à 120 V, facteur de charge = 0,5 se conformer à CEI 60947-5-1
48 W DC-13 pour 1000000 cycle, cadence de fonctionnement <3600 cyc/h à 48 V, facteur de charge = 0,5 se conformer à CEI 60947-5-1
65 W DC-13 pour 1000000 cycle, cadence de fonctionnement <3600 cyc/h à 24 V, facteur de charge = 0,5 se conformer à CEI 60947-5-1
48 W DC-13 pour 1000000 cycle, cadence de fonctionnement <3600 cyc/h à 48 V, facteur de charge = 0,5 se conformer à CEI 60947-5-1
65 W DC-13 pour 1000000 cycle, cadence de fonctionnement <3600 cyc/h à 24 V, facteur de charge = 0,5 se conformer à CEI 60947-5-1
contact code designation
A600 AC-15, Ue = 240 V, Ie = 3 A se conformer à CEI 947-5-1 appendix A
A600 AC-15, Ue = 600 V, Ie = 1,2 A se conformer à CEI 947-5-1 appendix A
Q600 DC-13, Ue = 250 V, Ie = 0,27 A se conformer à CEI 947-5-1 appendix A
Q600 DC-13, Ue = 600 V, Ie = 0,1 A se conformer à CEI 947-5-1 appendix A
A600 AC-15, Ue = 600 V, Ie = 1,2 A se conformer à CEI 947-5-1 appendix A
Q600 DC-13, Ue = 250 V, Ie = 0,27 A se conformer à CEI 947-5-1 appendix A
Q600 DC-13, Ue = 600 V, Ie = 0,1 A se conformer à CEI 947-5-1 appendix A
order type
Rappel à ressort
maximum resistance between terminals
25 MΩ
short circuit protection
10 A fusible de protection par cartouche fusible type gG (gl)
Environment
class of protection against electric shock
Classe II se conformer à CEI 61140
standards
EN/CEI 60947-5-1
UL 508
EN/CEI 60204-32
CSA C22.2 No 14
UL 508
EN/CEI 60204-32
CSA C22.2 No 14
operating ambient air temperature
-25…70 °C
storage room temperature
-40…70 °C
mechanical shock resistance
100 gn se conformer à CEI 60068-2-27
vibration resistance
15 gn (f= 10…500 Hz) se conformer à CEI 60068-2-6
