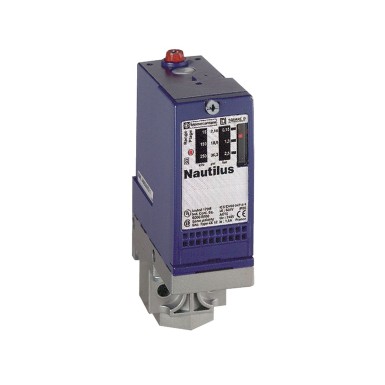

XMLA070E2S11 - OsiSense XML-A - pressure switch - 70bar - fixed difference 1 threshold - 1 OF - Schneider Electric

Expected in 2-4 weeks EAN: 3389110712063

EAN: 3389110712063

107,52 € excl. VAT

131,18 € incl. VAT

Text About:

OsiSense XML-A - pressure switch - 70bar - fixed difference 1 threshold - 1 OF - Schneider Electric

In cart

131,18 €

SPECIFICATIONS

Main

pressure actuator Piston

product range OsiSense XM

product specific application -

name of the device XMLA

type of product or equipment Détecteur de pression électromécanique

[ui] rated insulation voltage 300 V se conformer à UL 508
500 V se conformer à EN/CEI 60947-1
300 V se conformer à CSA C22.2 No 14

controlled fluid Eau douce (0…160 °C)

type of electrical circuit Télécommande

operation of auxiliary contacts À action brusque

material in contact with the fluid FPM, FKM
Inox 316L
PTFE
Laiton

setting range of a lower parameter 2…62,5 bar

setting range of a higher parameter 5…70 bar

maximum allowable accidental pressure 160 bar

burst pressure 320 bar

pressure rating 70 bar

gap type Différentiel fixe

pressure sensor type Détecteur de pression électromécanique

type of operation of the pressure sensor Détection d'un seuil unique

type of hydraulic connection G 1/4 (femelle) se conformer à ISO 228

Complementary

[in] rated current 3 A, B300, AC-15 (Ue = 120 V) se conformer à EN/CEI 60947-5-1
1,5 A, B300, AC-15 (Ue = 240 V) se conformer à EN/CEI 60947-5-1
0,1 A, R300, DC-13 (Ue = 250 V) se conformer à EN/CEI 60947-5-1

local display Avec

natural gap at the bottom of the beach 3 bar (+/- 1 bar)

Handle front plate colour 113 mm

[uimp] rated impulse withstand voltage 6 kV se conformer à EN/CEI 60947-1

awg gauge AWG 20 à AWG 14

case material Alliage de zinc

cable entry Presse-étoupe 9…13 mm

product weight 0,695 kg

contact material Contacts en argent

mechanical endurance 6000000 cycle

width (w) 35 mm

setting Externe

allowable overpressure per cycle 90 bar

terminal block type 4 bornes

depth 75 mm

high range natural gap 7,5 bar (+/- 1 bar)

repeat accuracy 2 %

electrical connection Borniers à vis-étrier, 1 x 0,5…2 x 2,5 mm²
1 connecteur Pg 13

mounting position Toutes positions

max command speed 60 cyc/mn

type and composition of contacts 1 F/O

maximum resistance between terminals 25 mOhm se conformer à CEI 255-7 catégorie 3
25 mOhm se conformer à NF C 93-050 méthode A

short circuit protection 10 A cartouche fusible, type gG (gl)

Environment

ip degree of protection IP66 se conformer à EN/CEI 60529

product certificates UL
CCC
EAC
CSA
BV
LROS (Lloyds register of shipping)

class of protection against electric shock Classe I se conformer à CEI 1140
Classe I se conformer à CEI 536
Classe I se conformer à NF C 20-030

operating ambient temperature -25…70 °C

standards CE
EN/CEI 60947-5-1
UL 508
CSA C22.2 No 14

storage room temperature -40…70 °C

mechanical shock resistance 50 gn se conformer à CEI 60068-2-27

vibration resistance 4 gn (f = 30…500 Hz) se conformer à CEI 60068-2-6

protective treatment TC version standard
