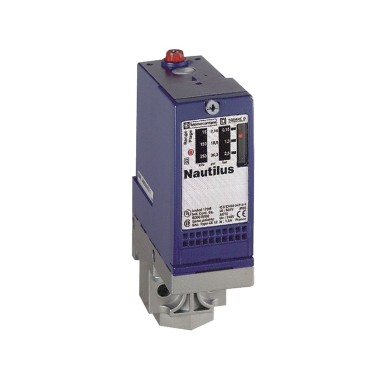

XMLA010A2S11 - OsiSense XML-A - pressure switch - 10bar - fixed difference 1 threshold - 1 OF - Schneider Electric

Expected in 2-4 weeks EAN: 3389110711530

EAN: 3389110711530

87,99 € excl. VAT

107,35 € incl. VAT

Text About:

OsiSense XML-A - pressure switch - 10bar - fixed difference 1 threshold - 1 OF - Schneider Electric

In cart

107,35 €

SPECIFICATIONS

Main

pressure actuator Membrane

product range Capteurs de pression Telemecanique XM

product specific application -

name of the device XMLA

type of product or equipment Détecteur de pression électromécanique

[ui] rated insulation voltage 300 V se conformer à UL 508
500 V se conformer à EN/CEI 60947-1
300 V se conformer à CSA C22.2 No 14

controlled fluid Air (0…70 °C)
Eau douce (0…70 °C)
Huile hydraulique (0…70 °C)

type of electrical circuit Télécommande

operation of auxiliary contacts À action brusque

material in contact with the fluid FPM, FKM
Alliage de zinc

setting range of a lower parameter 0,1…9,5 bar

setting range of a higher parameter 0,6…10 bar

maximum allowable accidental pressure 22,5 bar

burst pressure 45 bar

pressure rating 10 bar

gap type Différentiel fixe

pressure sensor type Détecteur de pression électromécanique

type of operation of the pressure sensor Détection d'un seuil unique

type of hydraulic connection G 1/4 (femelle) se conformer à ISO 228

Complementary

[in] rated current 3 A, B300, AC-15 (Ue = 120 V) se conformer à EN/CEI 60947-5-1
1,5 A, B300, AC-15 (Ue = 240 V) se conformer à EN/CEI 60947-5-1
0,1 A, R300, DC-13 (Ue = 250 V) se conformer à EN/CEI 60947-5-1

local display Avec

natural gap at the bottom of the beach 0,5 bar (+/- 0,05 bar)

Handle front plate colour 113 mm

[uimp] rated impulse withstand voltage 6 kV se conformer à EN/CEI 60947-1

awg gauge AWG 20 à AWG 14

case material Alliage de zinc

cable entry Presse-étoupe 9…13 mm

product weight 0,685 kg

contact material Contacts en argent

mechanical endurance 5000000 cycle

width (w) 35 mm

setting Externe

allowable overpressure per cycle 12,5 bar

terminal block type 4 bornes

depth 75 mm

high range natural gap 0,5 bar (+/- 0,05 bar)

repeat accuracy 2 %

electrical connection Borniers à vis-étrier, 1 x 0,5…2 x 2,5 mm²
1 connecteur Pg 13

mounting position Toutes positions

max command speed 120 cyc/mn

type and composition of contacts 1 F/O

maximum resistance between terminals 25 mOhm se conformer à CEI 255-7 catégorie 3
25 mOhm se conformer à NF C 93-050 méthode A

short circuit protection 10 A cartouche fusible, type gG (gl)

Environment

ip degree of protection IP66 se conformer à EN/CEI 60529

product certificates UL
EAC
LROS (Lloyds register of shipping)
CCC
CSA
BV

class of protection against electric shock Classe I se conformer à CEI 1140
Classe I se conformer à CEI 536
Classe I se conformer à NF C 20-030

standards CE
CSA C22.2 No 14
UL 508
EN/CEI 60947-5-1

operating ambient air temperature -25…70 °C

storage room temperature -40…70 °C

mechanical shock resistance 50 gn se conformer à CEI 60068-2-27

vibration resistance 4 gn (f = 30…500 Hz) se conformer à CEI 60068-2-6

protective treatment TC version standard
