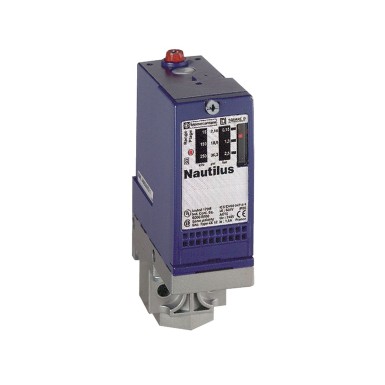

XMLA004A2S11 - OsiSense XML-A - pressure switch - 4bar - fixed difference 1 threshold - 1 OF - Schneider Electric

Expected in 2-4 weeks EAN: 3389110711349

EAN: 3389110711349

85,48 € excl. VAT

104,29 € incl. VAT

Text About:

OsiSense XML-A - pressure switch - 4bar - fixed difference 1 threshold - 1 OF - Schneider Electric

In cart

104,29 €

SPECIFICATIONS

Main

pressure actuator Membrane

product range Capteurs de pression Telemecanique XM

product specific application -

name of the device XMLA

type of product or equipment Détecteur de pression électromécanique

[ui] rated insulation voltage 300 V se conformer à UL 508
500 V se conformer à EN/CEI 60947-1
300 V se conformer à CSA C22.2 No 14

controlled fluid Air (0…70 °C)
Eau douce (0…70 °C)
Huile hydraulique (0…70 °C)

type of electrical circuit Télécommande

operation of auxiliary contacts À action brusque

material in contact with the fluid FPM, FKM
Alliage de zinc

setting range of a lower parameter 0,05…3,65 bar

setting range of a higher parameter 0,4…4 bar

maximum allowable accidental pressure 9 bar

burst pressure 18 bar

pressure rating 4 bar

gap type Différentiel fixe

pressure sensor type Détecteur de pression électromécanique

type of operation of the pressure sensor Détection d'un seuil unique

type of hydraulic connection G 1/4 (femelle) se conformer à ISO 228

Complementary

[in] rated current 3 A, B300, AC-15 (Ue = 120 V) se conformer à EN/CEI 60947-5-1
1,5 A, B300, AC-15 (Ue = 240 V) se conformer à EN/CEI 60947-5-1
0,1 A, R300, DC-13 (Ue = 250 V) se conformer à EN/CEI 60947-5-1

local display Avec

natural gap at the bottom of the beach 0,35 bar (+/- 0,03 bar)

Handle front plate colour 113 mm

[uimp] rated impulse withstand voltage 6 kV se conformer à EN/CEI 60947-1

awg gauge AWG 20 à AWG 14

case material Alliage de zinc

cable entry Presse-étoupe 9…13 mm

product weight 0,685 kg

contact material Contacts en argent

mechanical endurance 8000000 cycle

width (w) 35 mm

setting Externe

allowable overpressure per cycle 5 bar

terminal block type 4 bornes

depth 75 mm

high range natural gap 0,35 bar (+/- 0,03 bar)

repeat accuracy 2 %

electrical connection Borniers à vis-étrier, 1 x 0,5…2 x 2,5 mm²
1 connecteur Pg 13

mounting position Toutes positions

max command speed 120 cyc/mn

type and composition of contacts 1 F/O

maximum resistance between terminals 25 mOhm se conformer à CEI 255-7 catégorie 3
25 mOhm se conformer à NF C 93-050 méthode A

short circuit protection 10 A cartouche fusible, type gG (gl)

Environment

ip degree of protection IP66 se conformer à EN/CEI 60529

product certificates EAC
UL
BV
CCC
CSA
LROS (Lloyds register of shipping)

class of protection against electric shock Classe I se conformer à CEI 1140
Classe I se conformer à CEI 536
Classe I se conformer à NF C 20-030

operating ambient temperature -25…70 °C

standards CSA C22.2 No 14
EN/CEI 60947-5-1
UL 508
CE

storage room temperature -40…70 °C

mechanical shock resistance 50 gn se conformer à CEI 60068-2-27

vibration resistance 4 gn (f = 30…500 Hz) se conformer à CEI 60068-2-6

protective treatment TC version standard
