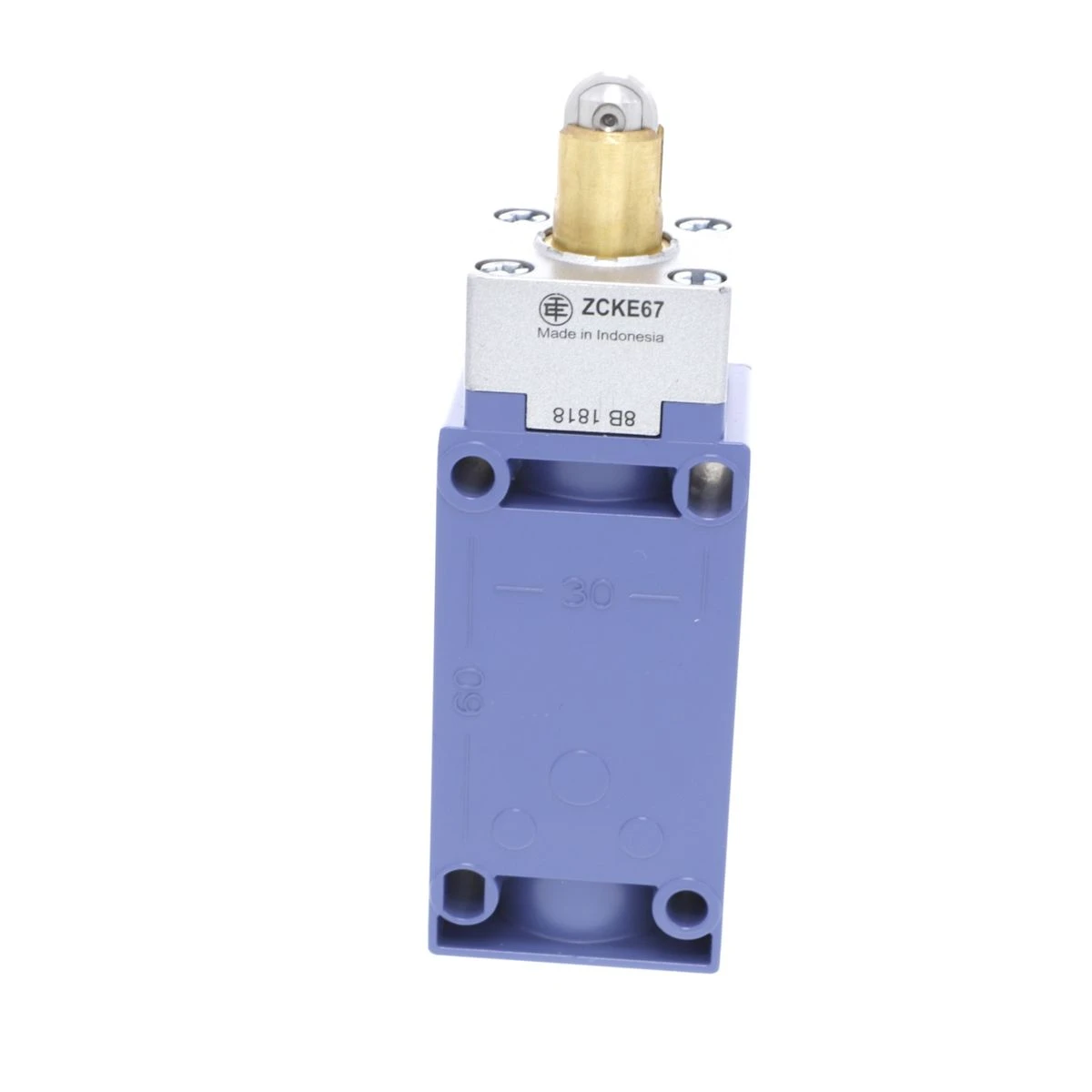

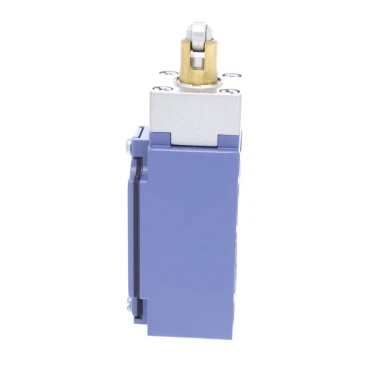

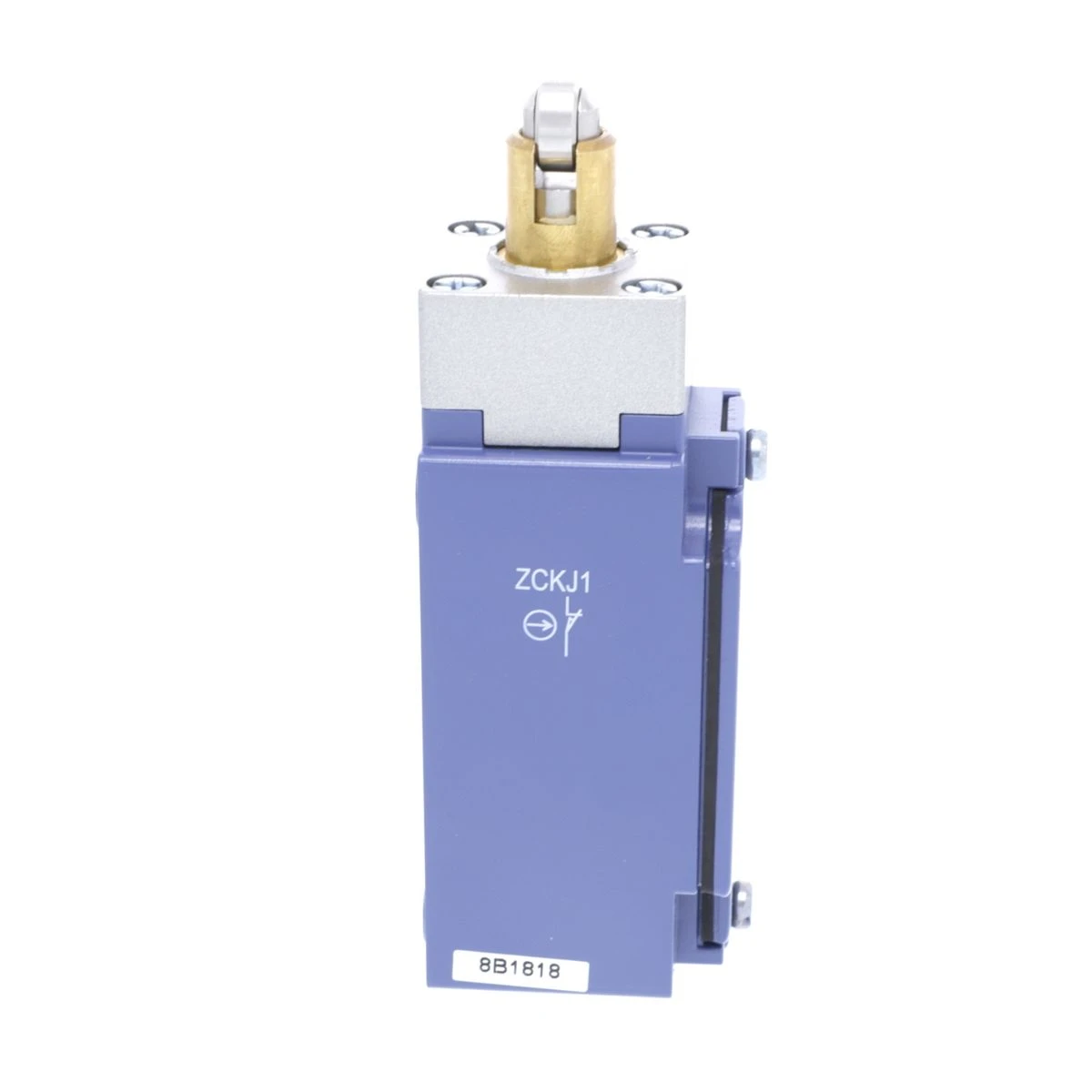

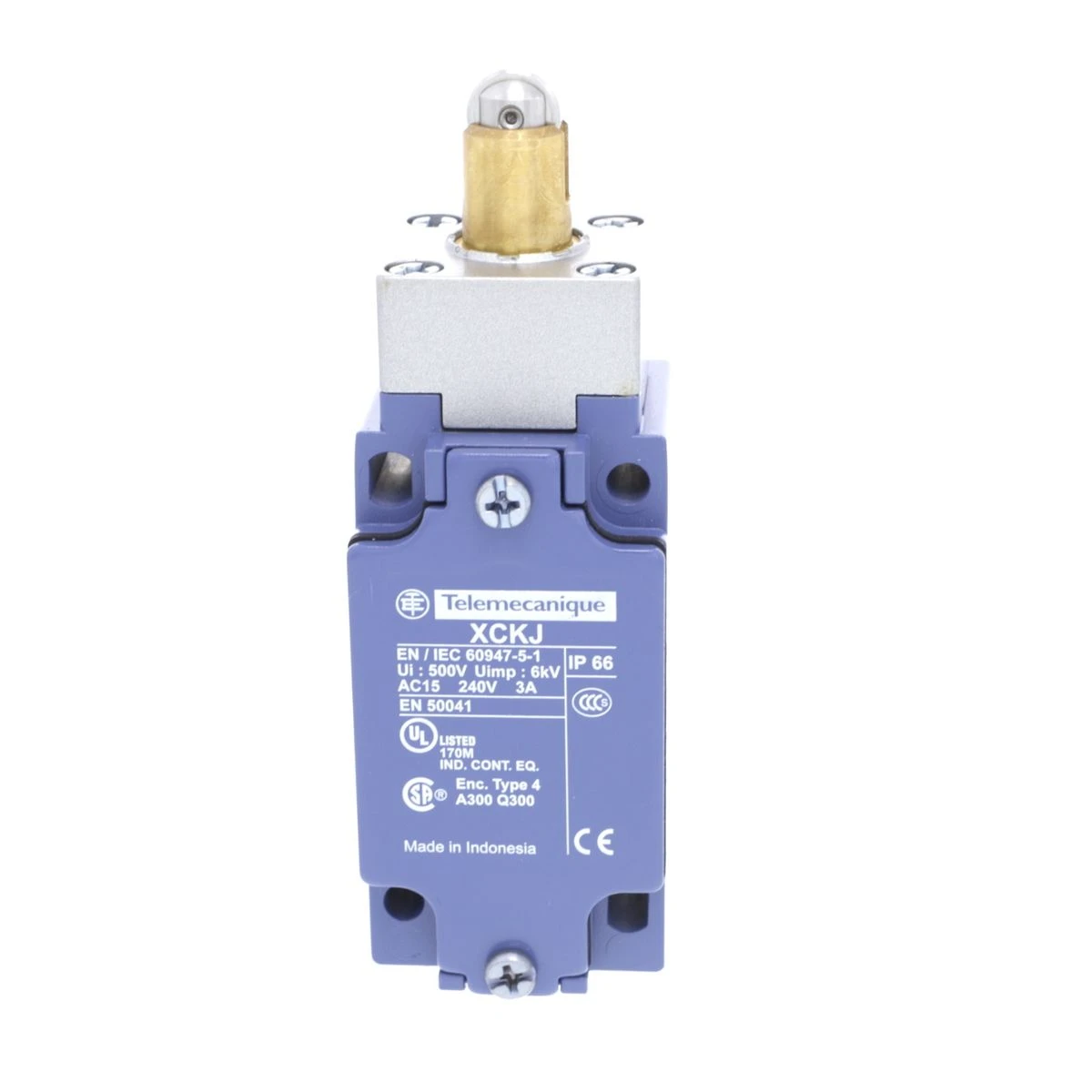

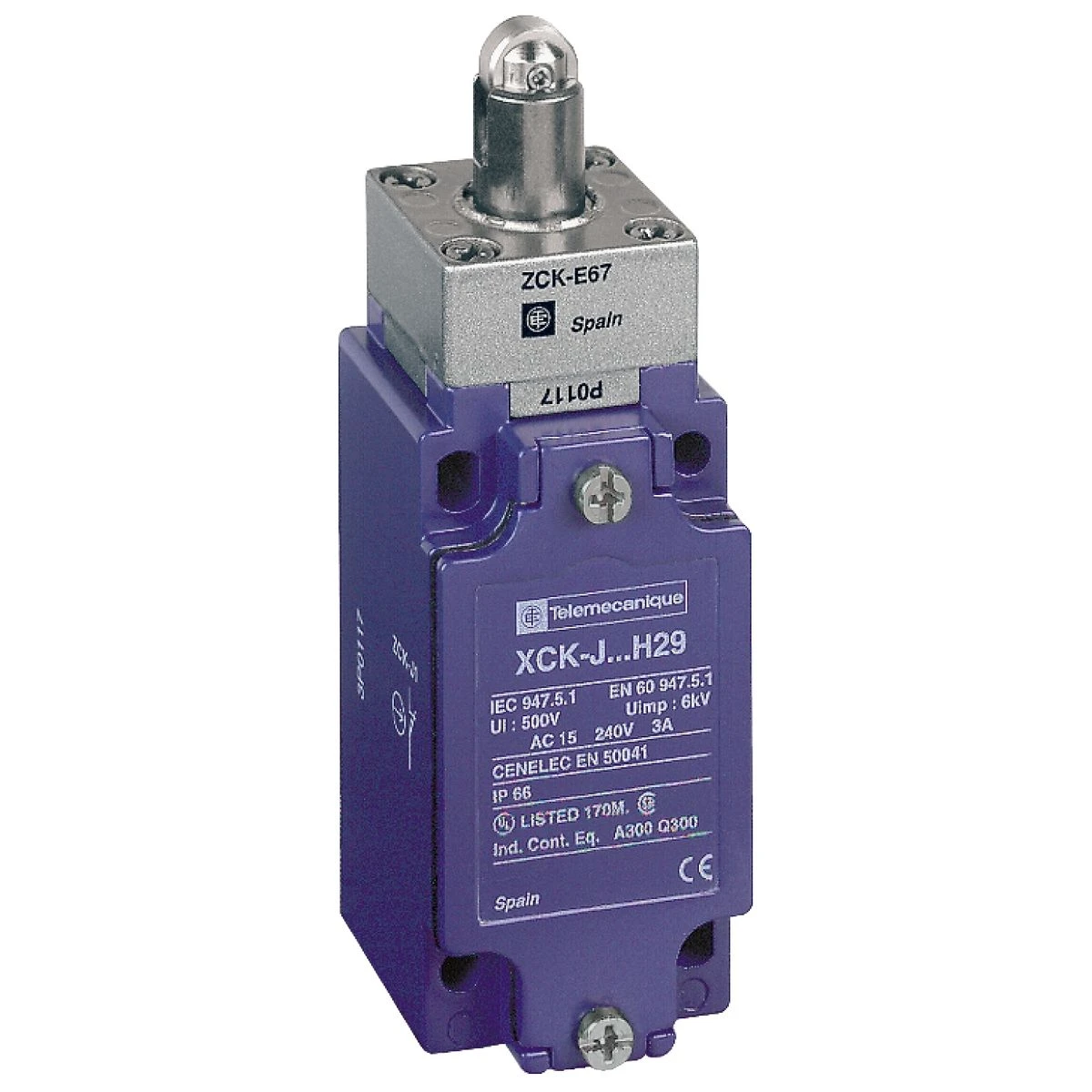

XCKJ167H29 - Limit switch, XC Standard, XCKJ, steel roller plunger reinforced, 1NC+1 NO, snap, M20 - Schneider Electric
Expected in 2-4 weeks
EAN: 3389110742909
36,99 € excl. VAT
45,13 € incl. VAT
Text About:
Limit switch, XC Standard, XCKJ, steel roller plunger reinforced, 1NC+1 NO, snap, M20 - Schneider Electric
SPECIFICATIONS
Main
product range
Fins de course Telemecanique XC Standard
[ithe] thermal current under enclosure
10 A
name of the device
XCKJ
type of product or equipment
Commutateur de fin de course
control unit type
Poussoir avec galet à rappel métal renforcé
range name
Format standard
sensor shape
Forme C se conformer à CENELEC EN 50041
[ui] rated insulation voltage
300 V se conformer à UL 508
500 V (degré de pollution 3) se conformer à CEI 60947-1
300 V se conformer à CSA C22.2 No 14
500 V (degré de pollution 3) se conformer à CEI 60947-1
300 V se conformer à CSA C22.2 No 14
control head movement
Linéaire
head type
Tête de piston
kind of approach
Approche latérale, 2 sens
Complementary
[ie] rated operational current
3 A à 240 V, AC-15, A300 se conformer à EN/CEI 60947-5-1 appendix A
0,27 A à 250 V, DC-13, Q300 se conformer à EN/CEI 60947-5-1 appendix A
0,27 A à 250 V, DC-13, Q300 se conformer à EN/CEI 60947-5-1 appendix A
contact description
1 "O" + 1 "F"
Handle front plate colour
77 mm
[uimp] rated impulse withstand voltage
6 kV se conformer à CEI 60664
6 kV se conformer à CEI 60947-1
6 kV se conformer à CEI 60947-1
cable entry
1 entrée filetée pour presse-étoupe M20 x 1,5, diamètre extérieur du câble : 7…13 mm
matter
Métal
minimal actuation effort
16 N
product weight
0,455 kg
description of iso n°1 terminals
(21-22)NC
(13-14)NON
(13-14)NON
fixing method
Par le corps
electrical life
5000000 cycle, DC-13, inductive type de charge, 120 V, 4 W, cadence de fonctionnement <60 cyc/mn, facteur de charge: 0,5 se conformer à CEI 60947-5-1 appendix C
5000000 cycle, DC-13, inductive type de charge, 24 V, 10 W, cadence de fonctionnement <60 cyc/mn, facteur de charge: 0,5 se conformer à CEI 60947-5-1 appendix C
5000000 cycle, DC-13, inductive type de charge, 48 V, 7 W, cadence de fonctionnement <60 cyc/mn, facteur de charge: 0,5 se conformer à CEI 60947-5-1 appendix C
5000000 cycle, DC-13, inductive type de charge, 24 V, 10 W, cadence de fonctionnement <60 cyc/mn, facteur de charge: 0,5 se conformer à CEI 60947-5-1 appendix C
5000000 cycle, DC-13, inductive type de charge, 48 V, 7 W, cadence de fonctionnement <60 cyc/mn, facteur de charge: 0,5 se conformer à CEI 60947-5-1 appendix C
minimum force for positive opening
40 N
contact operation
À action brusque
form of insulation between contacts
Zb
body material
Zamak
mechanical endurance
25000000 cycle
width (w)
40 mm
crankcase type
Fixe
attack move
Avec came 30°
position name
1
head material
Zamak
depth
44 mm
maximum attack speed
1 m/s
positive aperture
Avec
electrical connection
Borniers à vis-étrier, capacité de serrage: 1 x 0,34…2 x 1,5 mm²
maximum resistance between terminals
25 MΩ se conformer à CEI 60255-7 catégorie 3
short circuit protection
10 A cartouche fusible, type gG
Poles description
2
Environment
ip degree of protection
IP66 se conformer à CEI 60529
product certificates
UL
CSA
CCC
CSA
CCC
operating ambient temperature
-25…70 °C
overvoltage category
Classe I se conformer à CEI 61140
Classe I se conformer à NF C 20-030
Classe I se conformer à NF C 20-030
standards
CSA C22.2 No 14
EN 60204-1
UL 508
CEI 60947-5-1
CENELEC EN 50041
EN 60947-5-1
CEI 60204-1
EN 60204-1
UL 508
CEI 60947-5-1
CENELEC EN 50041
EN 60947-5-1
CEI 60204-1
shock resistance ik
IK07 se conformer à EN 50102
storage room temperature
-40…70 °C
mechanical shock resistance
50 gn pour 11 ms se conformer à CEI 60068-2-27
vibration resistance
25 gn (f= 10…500 Hz) se conformer à CEI 60068-2-6
protective treatment
TH
