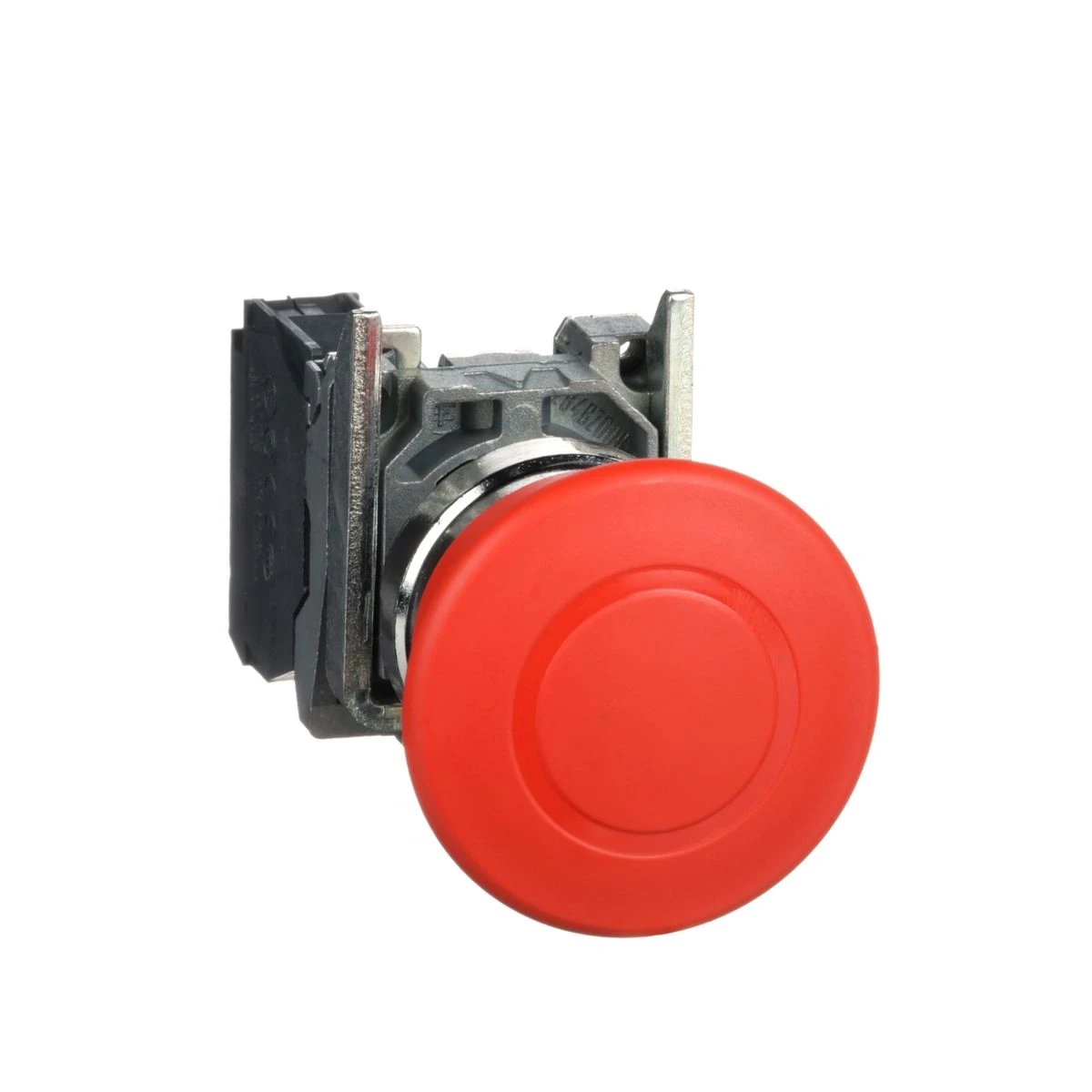

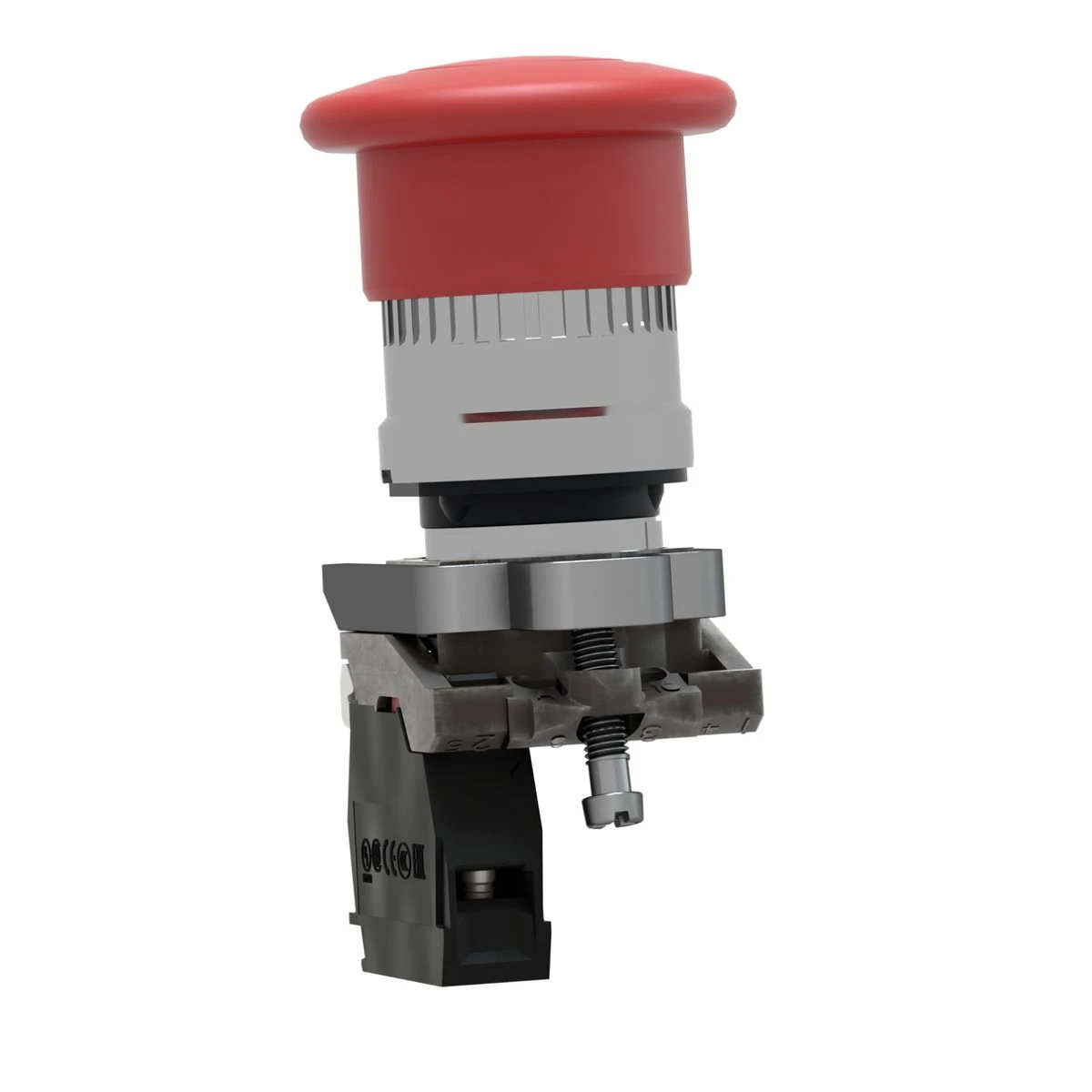

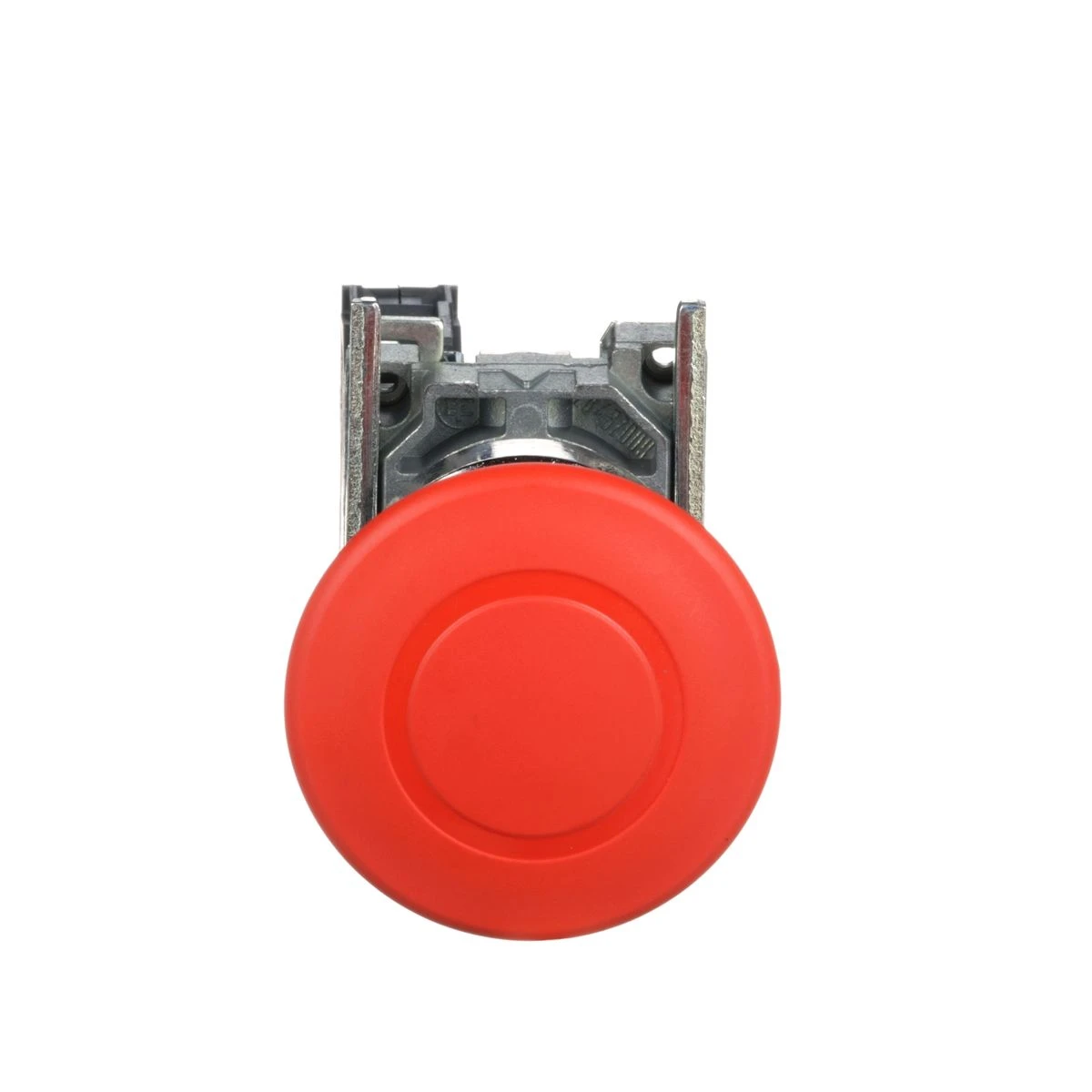

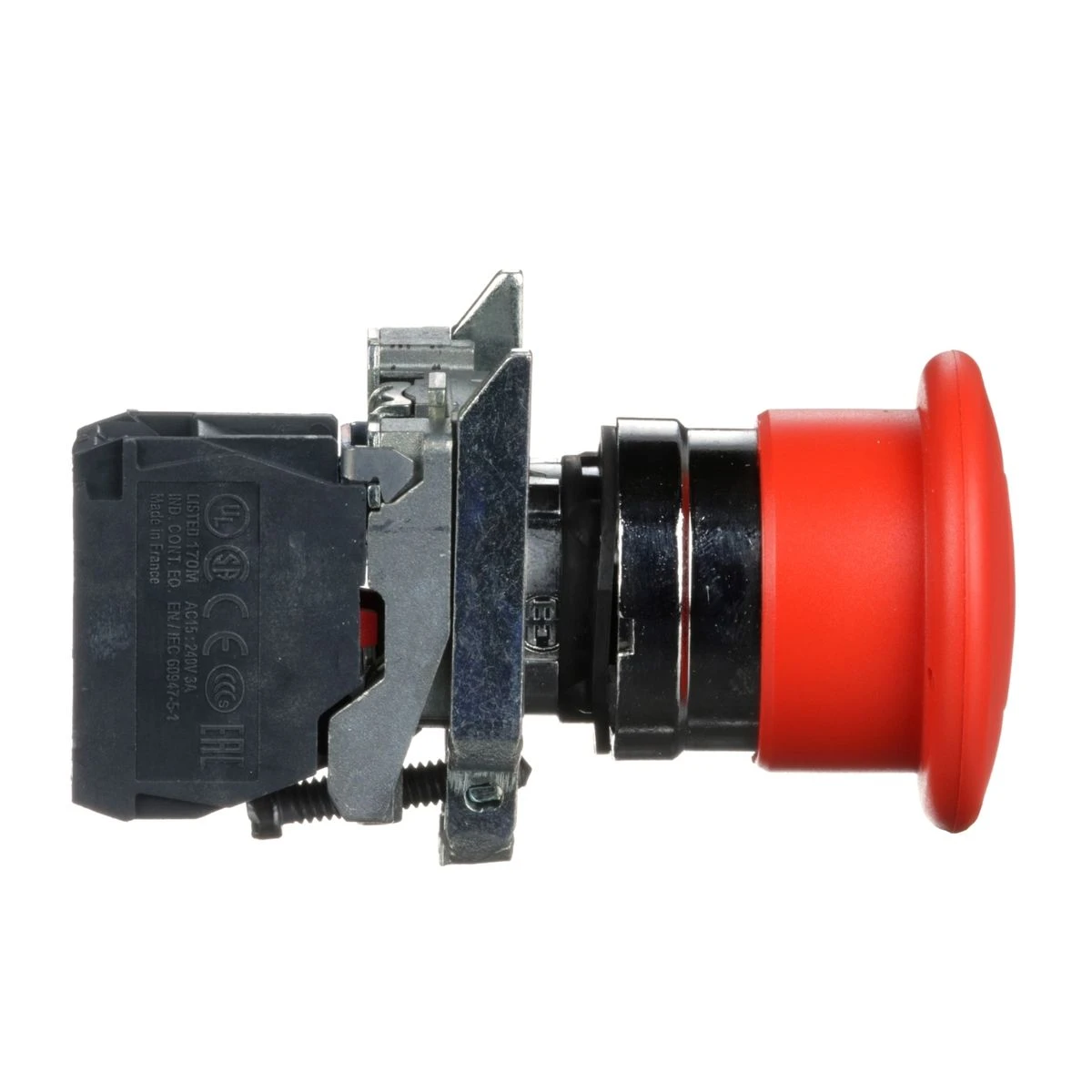

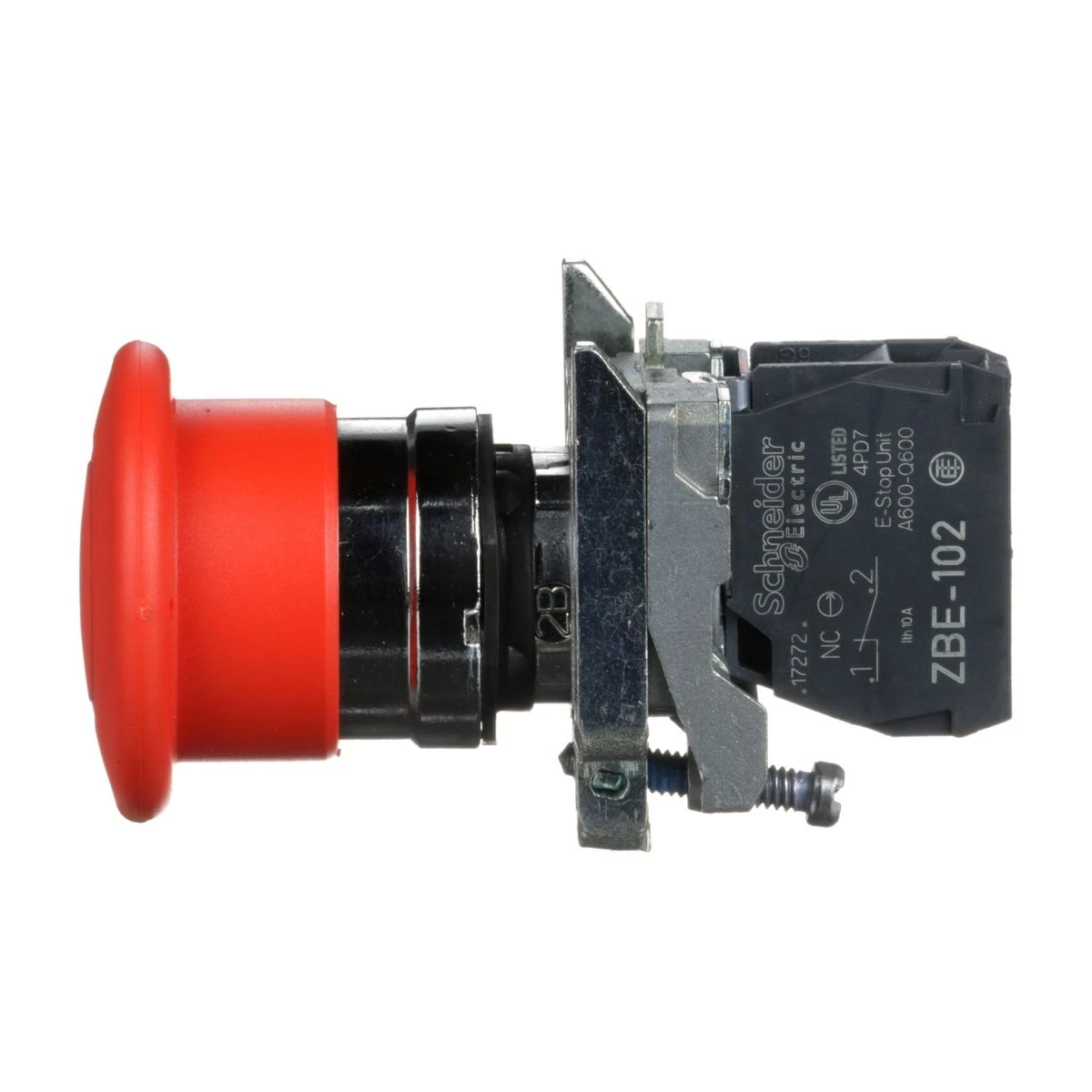

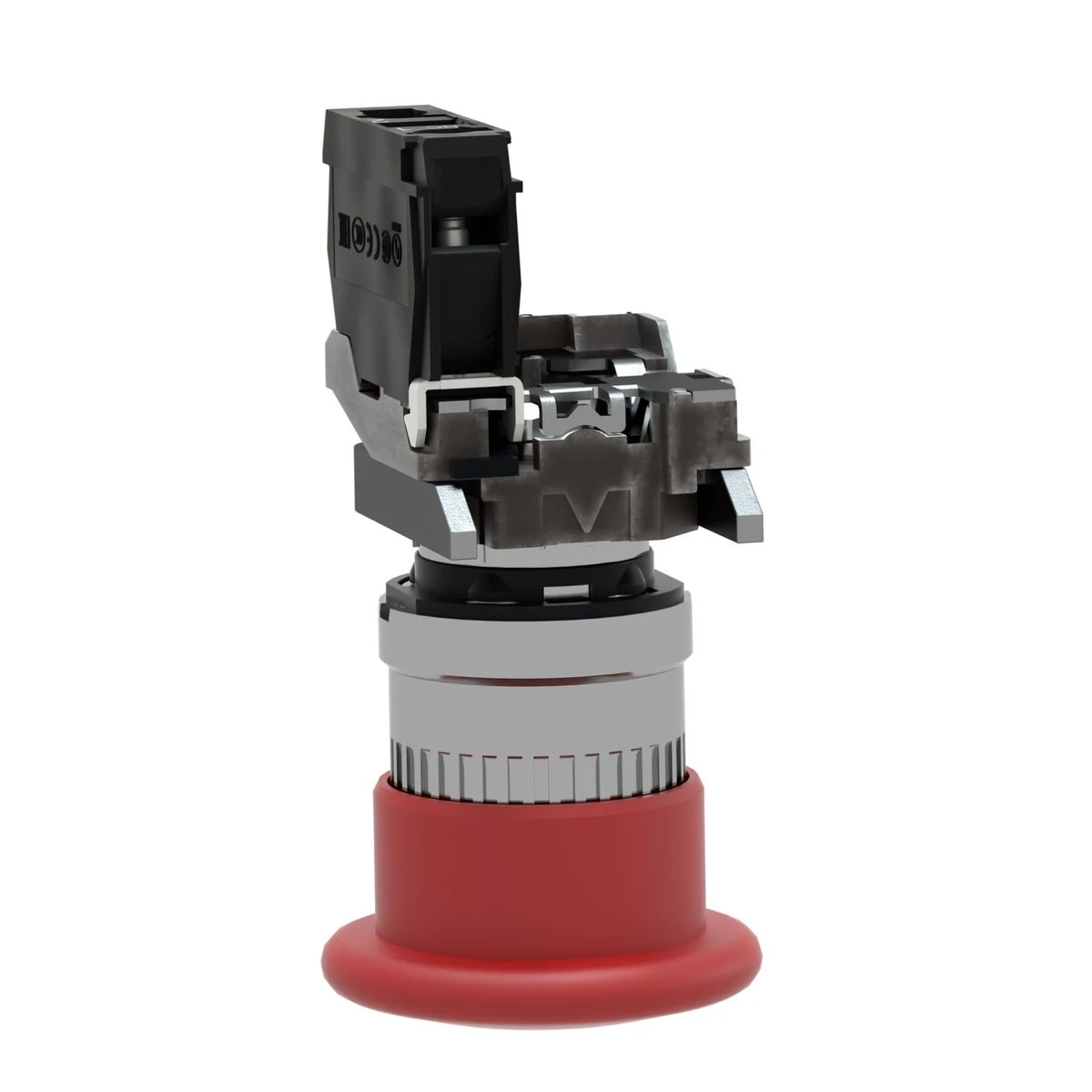

XB4BT842 - Emergency stop switching off, Harmony XB4, metal, red mushroom 40mm, 22mm, trigger latching push-pull, 1NC - Schneider Electric
Expected in 2-4 weeks
EAN: 3606480623714
19,60 €
Text About:
Emergency stop switching off, Harmony XB4, metal, red mushroom 40mm, 22mm, trigger latching push-pull, 1NC - Schneider Electric
SPECIFICATIONS
Main
product range
Harmony XB4
name of the device
XB4
type of product or equipment
Bouton-poussoir d'arrêt d'urgence
Bouton d'arrêt d'urgence
Bouton d'arrêt d'urgence
control unit type
déclenchement et accrochage mécanique
[ui] rated insulation voltage
600 V (degré de pollution 3) se conformer à EN 60947-1
mounting base material
Zamak
reset
Pousser-tirer
sale by indivisible quantity
1
head type
Standard
Complementary
[ie] rated operational current
3 A à 240 V, AC-15, A600 se conformer à EN/CEI 60947-5-1
6 A à 120 V, AC-15, A600 se conformer à EN/CEI 60947-5-1
0,1 A à 600 V, DC-13, Q600 se conformer à EN/CEI 60947-5-1
0,27 A à 250 V, DC-13, Q600 se conformer à EN/CEI 60947-5-1
0,55 A à 125 V, DC-13, Q600 se conformer à EN/CEI 60947-5-1
1,2 A à 600 V, AC-15, A600 se conformer à EN/CEI 60947-5-1
6 A à 120 V, AC-15, A600 se conformer à EN/CEI 60947-5-1
0,1 A à 600 V, DC-13, Q600 se conformer à EN/CEI 60947-5-1
0,27 A à 250 V, DC-13, Q600 se conformer à EN/CEI 60947-5-1
0,55 A à 125 V, DC-13, Q600 se conformer à EN/CEI 60947-5-1
1,2 A à 600 V, AC-15, A600 se conformer à EN/CEI 60947-5-1
[ith] conventional thermal current
10 A se conformer à EN/CEI 60947-5-1
Handle front plate colour
47 mm
mounting diameter
22 mm
tightening torque
0,8…1,2 N.m se conformer à EN 60947-1
[uimp] rated impulse withstand voltage
6 kV se conformer à EN 60947-1
product weight
0,125 kg
actuation stroke
1,5 mm (état électrique modifié par "O")
4,3 mm (course totale)
4,3 mm (course totale)

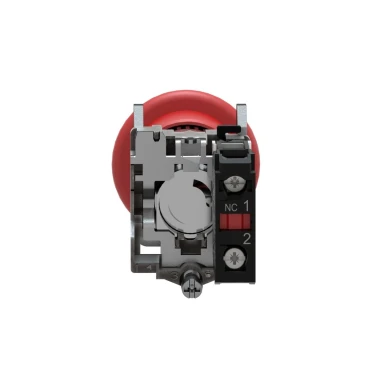

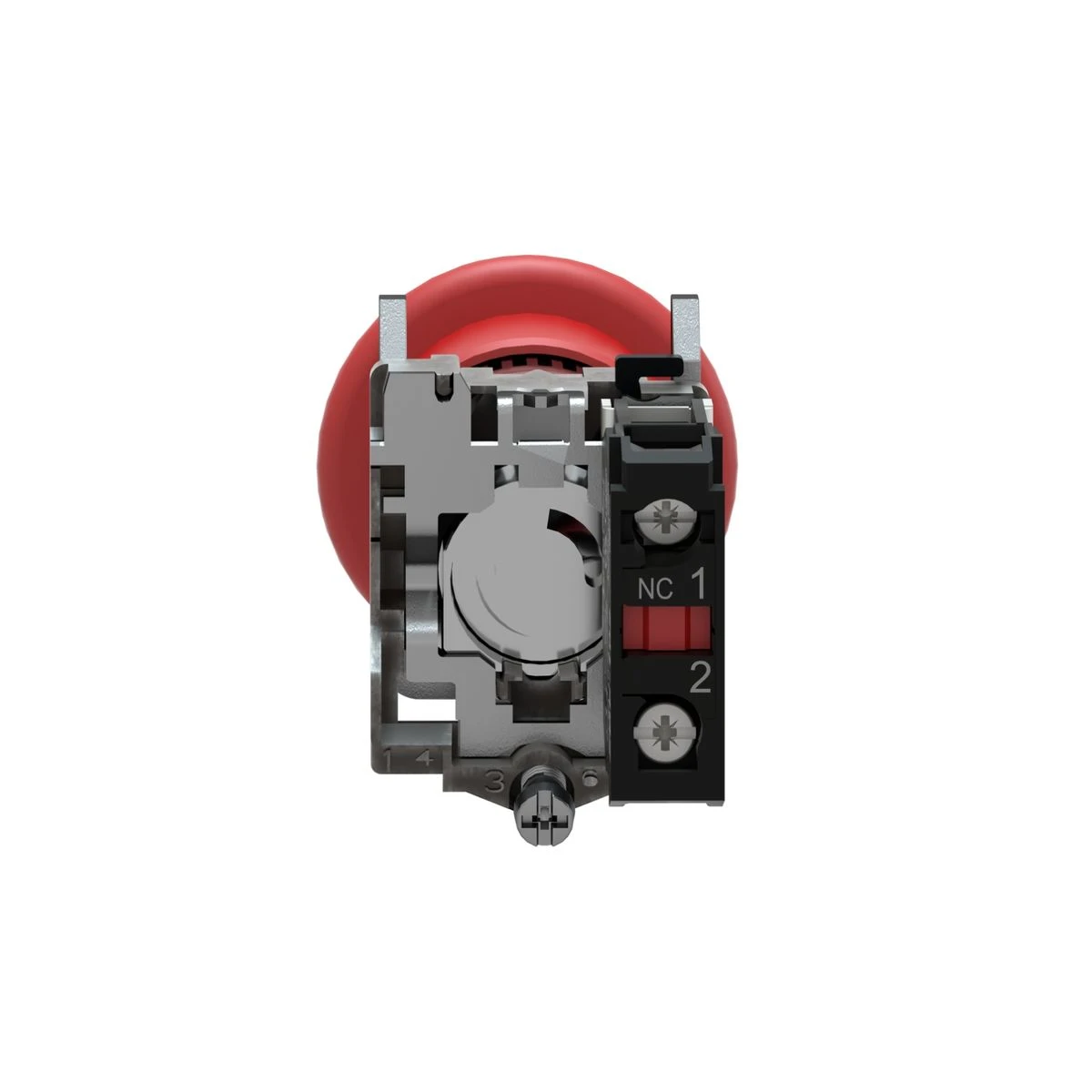

description of iso n°1 terminals
(21-22)NC
signaling unit head shape
Rond
bezel material
Métal plaqué chrome
electrical life
1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C
1000000 cycle, AC-15, 3 A à 120 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C
1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C
1000000 cycle, DC-13, 0,2 A à 110 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C
1000000 cycle, DC-13, 0,5 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C
1000000 cycle, AC-15, 3 A à 120 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C
1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C
1000000 cycle, DC-13, 0,2 A à 110 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C
1000000 cycle, DC-13, 0,5 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C
resistance to high pressure cleaning
7000000 Pa à 55 °C, distance : 0,1 m
connection mode
Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN 60947-1
Borniers à vis-étrier, >= 1 x 0,22 mm² sans embout se conformer à EN 60947-1
Borniers à vis-étrier, >= 1 x 0,22 mm² sans embout se conformer à EN 60947-1
contact operation
À action dépendante
contact material
Alliage d'argent (Ag/Ni)
mechanical endurance
3000000 cycle
width (w)
40 mm
electrical reliability
Λ < 10exp(-6) à 5 V et 1 mA dans environnement sain se conformer à EN/CEI 60947-5-4
Λ < 10exp(-8) à 17 V et 5 mA dans environnement sain se conformer à EN/CEI 60947-5-4
Λ < 10exp(-8) à 17 V et 5 mA dans environnement sain se conformer à EN/CEI 60947-5-4
control unit profile
Rouge coup de poing Ø 40mm, non marqué
screw head shape
Transversal compatible avec cruciforme Philips n° 1 tournevis
Transversal compatible avec pozidriv n°1 tournevis
Perforé compatible avec plat Ø 4 mm tournevis
Perforé compatible avec plat Ø 5,5 mm tournevis
Transversal compatible avec pozidriv n°1 tournevis
Perforé compatible avec plat Ø 4 mm tournevis
Perforé compatible avec plat Ø 5,5 mm tournevis
product presentation
Produit complet
depth
82 mm
positive aperture
Avec se conformer à EN/CEI 60947-5-1 appendix K
use of contacts
Contacts standards
short circuit protection
10 A cartouche fusible type gG se conformer à EN/CEI 60947-5-1
Environment
ip degree of protection
IP66 se conformer à CEI 60529
IP67
IP69
IP69K
IP67
IP69
IP69K
product certificates
DNV
GL
LROS (Lloyds register of shipping)
CSA
listé UL
BV
GL
LROS (Lloyds register of shipping)
CSA
listé UL
BV
class of protection against electric shock
Classe I se conformer à CEI 60536
standards
EN/CEI 60947-5-1
EN/CEI 60204-1
EN/CEI 60947-5-4
JIS C8201-5-1
UL 508
CEI 60364-5-53
EN/ISO 13850
EN/CEI 60947-1
EN/CEI 60947-5-5
CSA C22.2 No 14
JIS C8201-1
EN/CEI 60204-1
EN/CEI 60947-5-4
JIS C8201-5-1
UL 508
CEI 60364-5-53
EN/ISO 13850
EN/CEI 60947-1
EN/CEI 60947-5-5
CSA C22.2 No 14
JIS C8201-1
shock resistance ik
IK06 se conformer à CEI 50102
operating ambient air temperature
-40…70 °C
storage room temperature
-40…70 °C
mechanical shock resistance
30 gn (durée = 18 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-27
50 gn (durée = 11 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-27
50 gn (durée = 11 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-27
vibration resistance
5 gn (f= 2…500 Hz) se conformer à CEI 60068-2-6
resistance to nema environment
NEMA 13
NEMA 4X
NEMA 4X
protective treatment
TH
