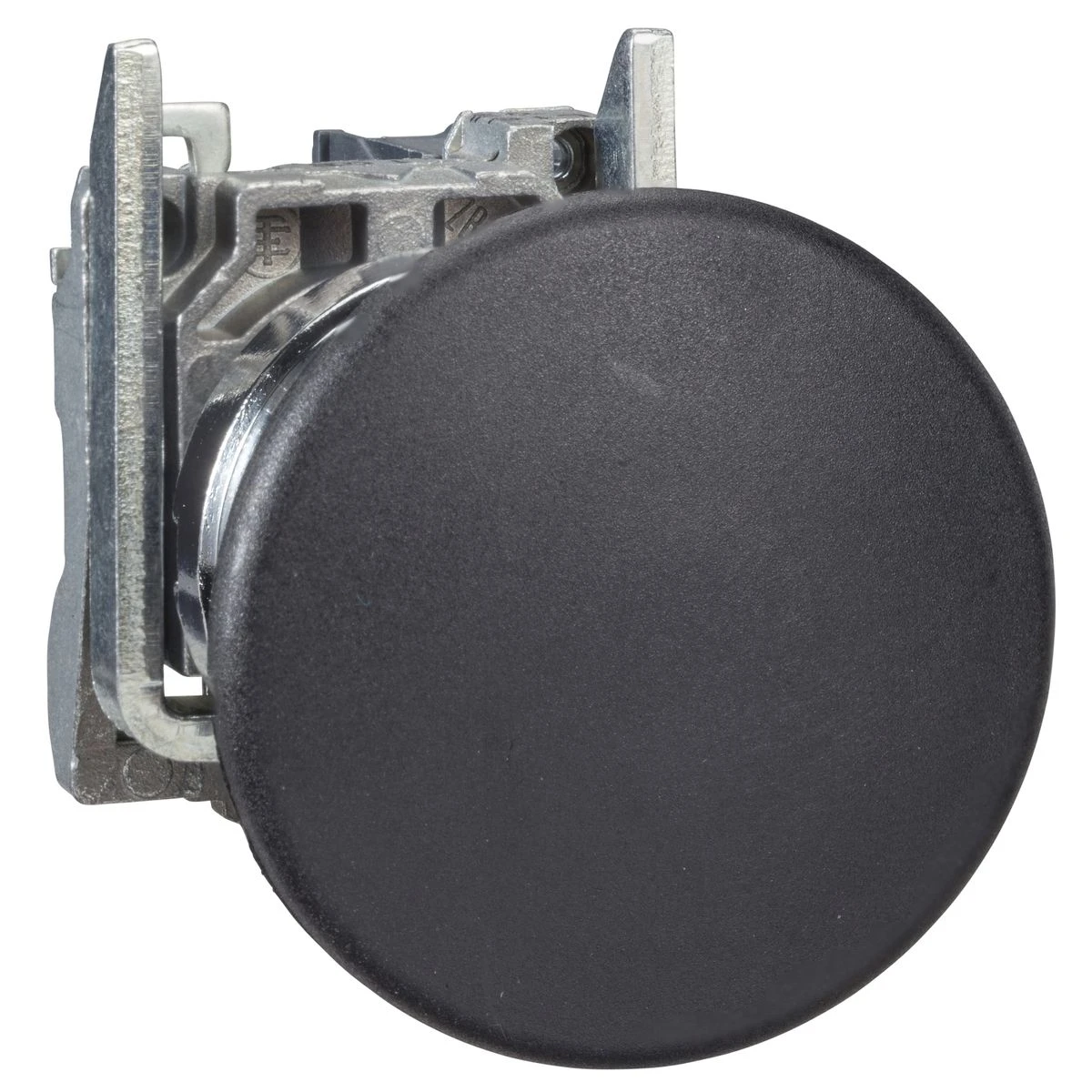

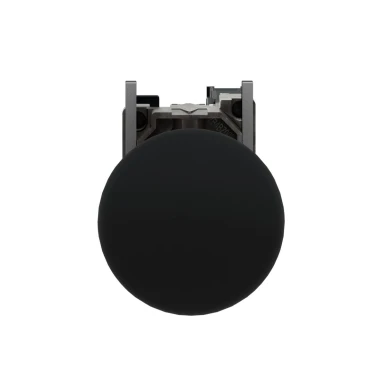

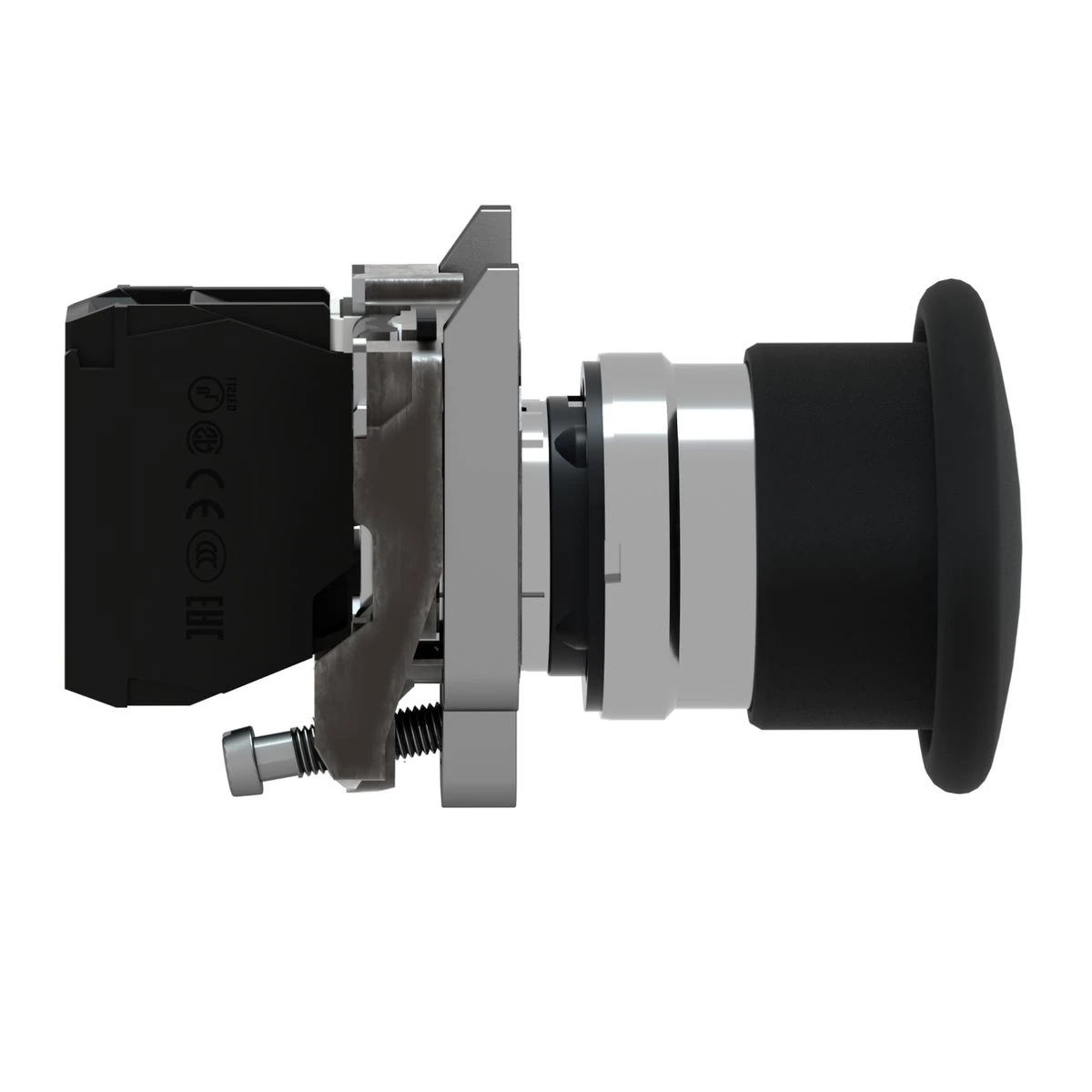

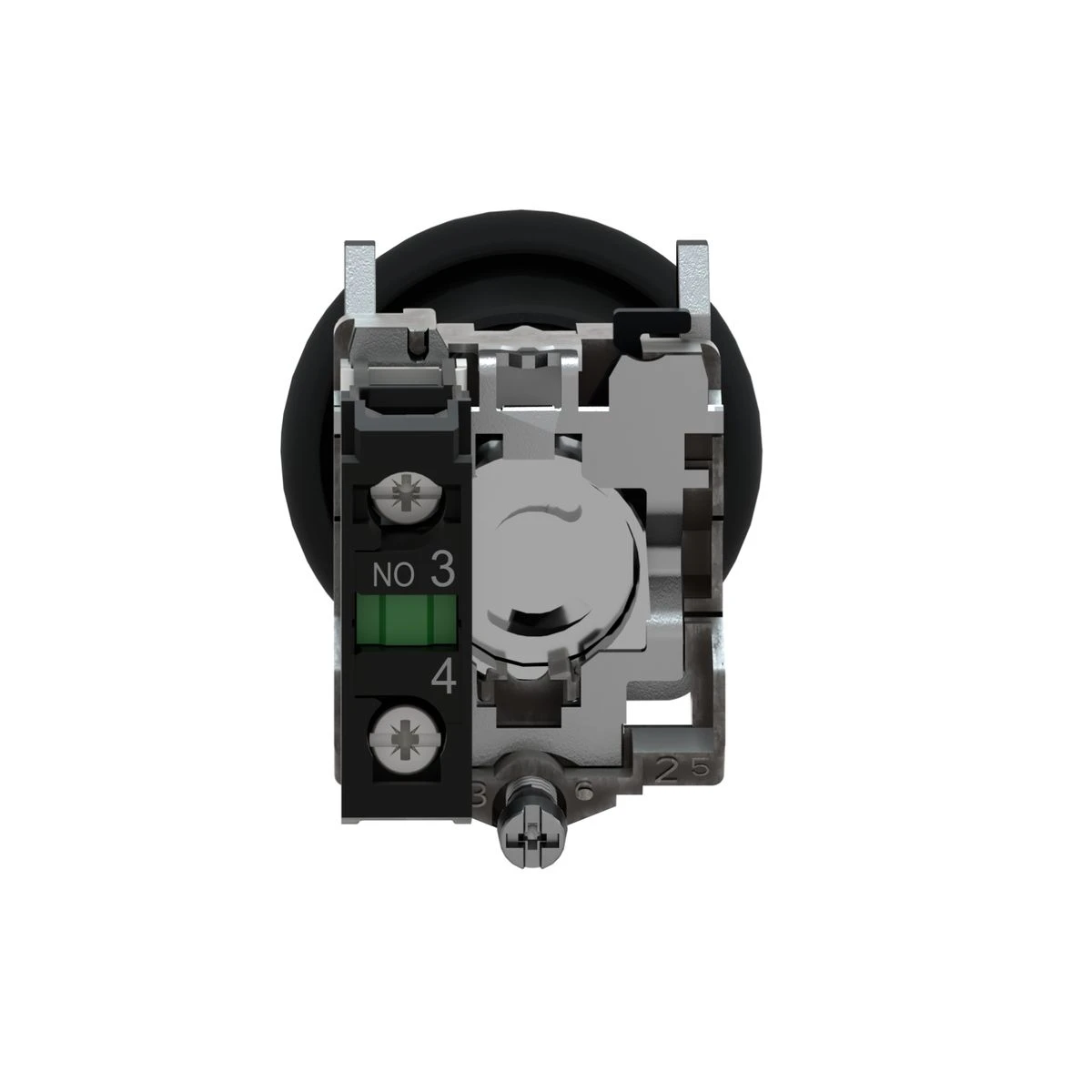

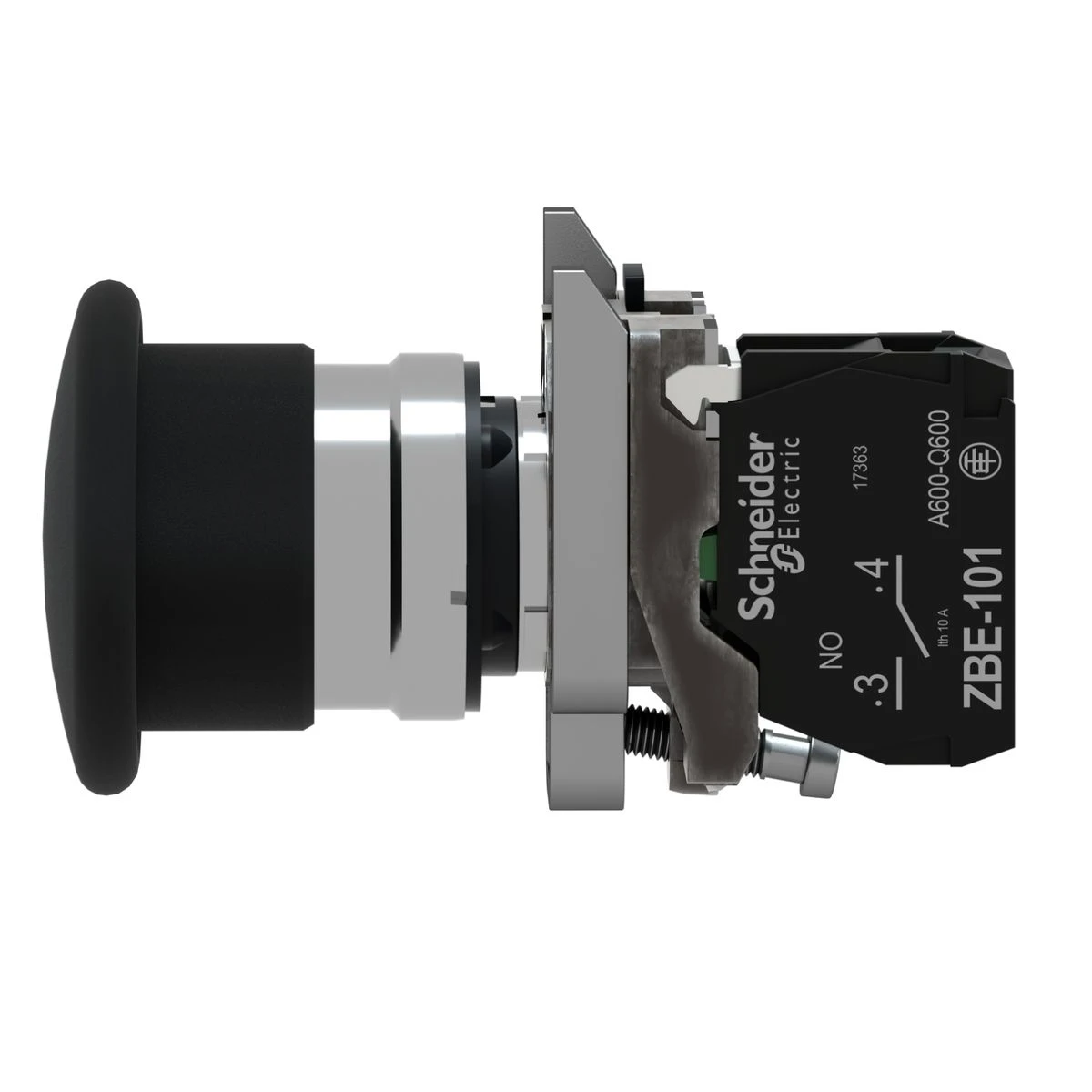

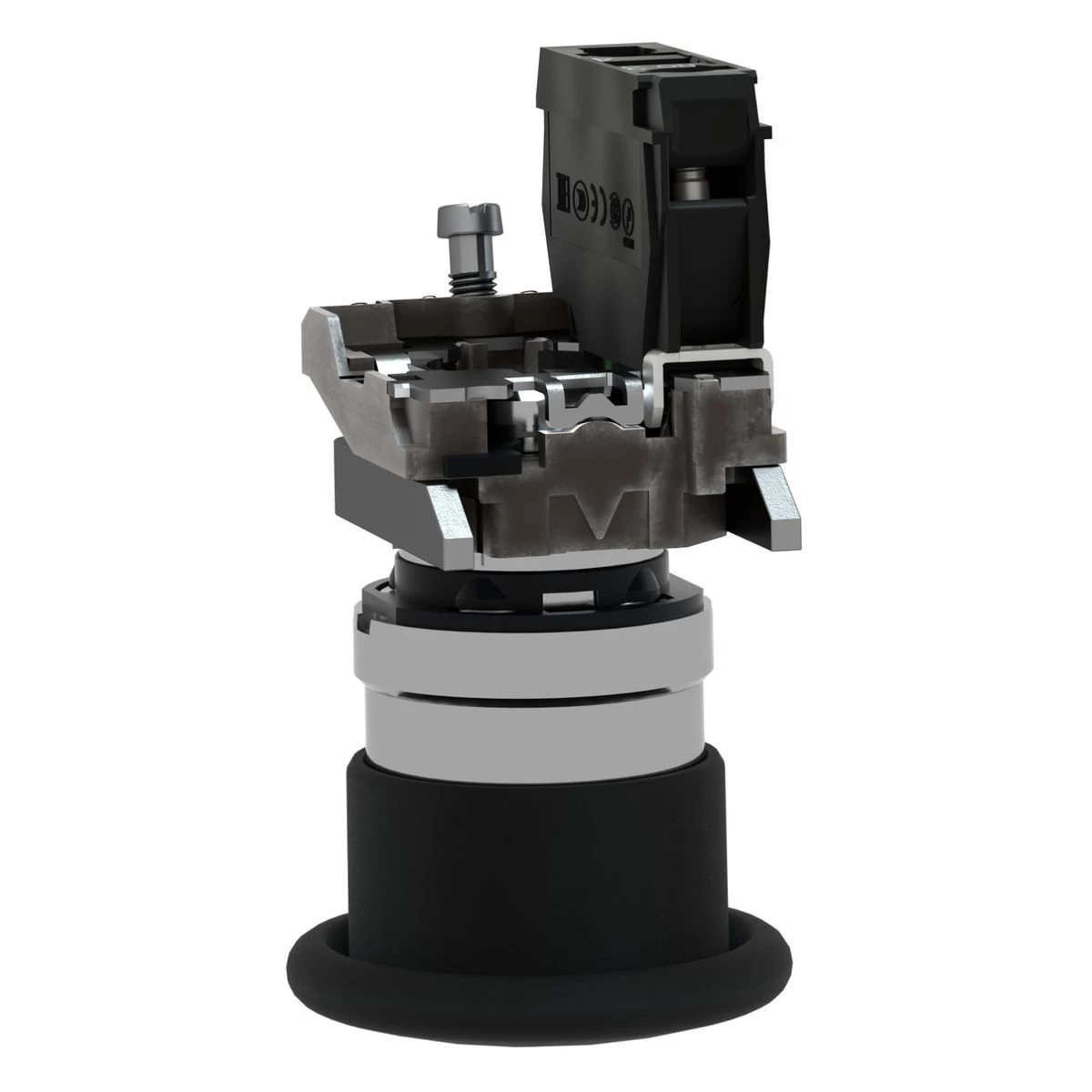

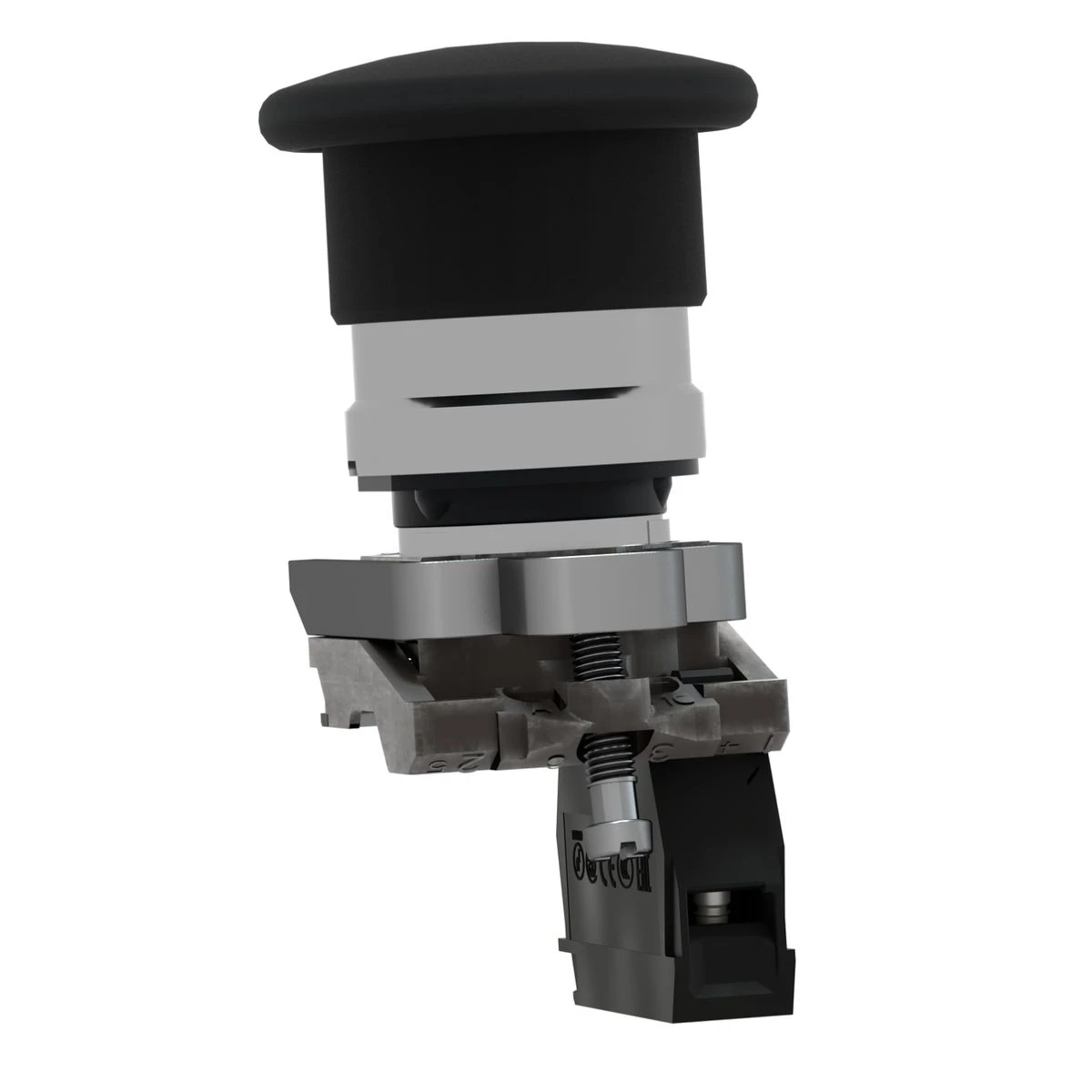

XB4BC21 - Push button, Harmony XB4, metal, black mushroom 40mm, 22mm, spring return, unmarked, 1NO - Schneider Electric
Expected in 2-4 weeks
EAN: 3389110118865
12,90 € excl. VAT
15,73 € incl. VAT
Text About:
Push button, Harmony XB4, metal, black mushroom 40mm, 22mm, spring return, unmarked, 1NO - Schneider Electric
SPECIFICATIONS
Main
product range
Harmony XB4
name of the device
XB4
type of product or equipment
Bouton-poussoir
control unit type
rappel à ressort
[ui] rated insulation voltage
600 V (degré de pollution 3) se conformer à EN/CEI 60947-1
mounting base material
Zamak
sale by indivisible quantity
1
head type
Standard
Complementary
[ie] rated operational current
3 A à 240 V, AC-15, A600 se conformer à EN/CEI 60947-5-1
6 A à 120 V, AC-15, A600 se conformer à EN/CEI 60947-5-1
0,1 A à 600 V, DC-13, Q600 se conformer à EN/CEI 60947-5-1
0,27 A à 250 V, DC-13, Q600 se conformer à EN/CEI 60947-5-1
0,55 A à 125 V, DC-13, Q600 se conformer à EN/CEI 60947-5-1
1,2 A à 600 V, AC-15, A600 se conformer à EN/CEI 60947-5-1
6 A à 120 V, AC-15, A600 se conformer à EN/CEI 60947-5-1
0,1 A à 600 V, DC-13, Q600 se conformer à EN/CEI 60947-5-1
0,27 A à 250 V, DC-13, Q600 se conformer à EN/CEI 60947-5-1
0,55 A à 125 V, DC-13, Q600 se conformer à EN/CEI 60947-5-1
1,2 A à 600 V, AC-15, A600 se conformer à EN/CEI 60947-5-1
[ith] conventional thermal current
10 A se conformer à EN/CEI 60947-5-1
contact description
1 "F"
mounting diameter
22 mm
tightening torque
0,8…1,2 N.m se conformer à EN 60947-1
[uimp] rated impulse withstand voltage
6 kV se conformer à EN/CEI 60947-1
product weight
0,122 kg
actuation stroke
2,6 mm (état électrique modifié par "F")
4,3 mm (course totale)
4,3 mm (course totale)
signaling unit head shape
Rond
bezel material
Métal plaqué chrome
electrical life
1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C
1000000 cycle, AC-15, 3 A à 120 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C
1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C
1000000 cycle, DC-13, 0,2 A à 110 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C
1000000 cycle, DC-13, 0,5 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C
1000000 cycle, AC-15, 3 A à 120 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C
1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C
1000000 cycle, DC-13, 0,2 A à 110 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C
1000000 cycle, DC-13, 0,5 A à 24 V, cadence de fonctionnement <3600 cyc/h, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C
resistance to high pressure cleaning
7000000 Pa à 55 °C, distance : 0,1 m
connection mode
Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN/CEI 60947-1
Borniers à vis-étrier, 1 x 0,22 à 2 x 2,5 mm² sans embout se conformer à EN/CEI 60947-1
Borniers à vis-étrier, 1 x 0,22 à 2 x 2,5 mm² sans embout se conformer à EN/CEI 60947-1
contact operation
À action dépendante
contact material
Alliage d'argent (Ag/Ni)
mechanical endurance
5000000 cycle
electrical reliability
Λ < 10exp(-6) à 5 V et 1 mA dans environnement sain se conformer à EN/CEI 60947-5-4
Λ < 10exp(-8) à 17 V et 5 mA dans environnement sain se conformer à EN/CEI 60947-5-4
Λ < 10exp(-8) à 17 V et 5 mA dans environnement sain se conformer à EN/CEI 60947-5-4
actuation force
3,8 N état électrique modifié par "F"
control unit profile
Noir coup de poing Ø 40mm, non marqué
screw head shape
Transversal compatible avec cruciforme Philips n° 1 tournevis
Transversal compatible avec pozidriv n°1 tournevis
Perforé compatible avec plat Ø 4 mm tournevis
Perforé compatible avec plat Ø 5,5 mm tournevis
Transversal compatible avec pozidriv n°1 tournevis
Perforé compatible avec plat Ø 4 mm tournevis
Perforé compatible avec plat Ø 5,5 mm tournevis
product presentation
Produit complet
positive aperture
Sans
use of contacts
Contacts standards
short circuit protection
10 A cartouche fusible type gG se conformer à EN/CEI 60947-5-1
Environment
ip degree of protection
IP66 se conformer à CEI 60529
IP69
IP69K
IP69
IP69K
product certificates
DNV
CSA
listé UL
GL
BV
LROS (Lloyds register of shipping)
CSA
listé UL
GL
BV
LROS (Lloyds register of shipping)
operating ambient temperature
-40…70 °C
overvoltage category
Classe I se conformer à CEI 60536
standards
EN/CEI 60947-5-1
CSA C22.2 No 14
EN/CEI 60947-1
EN/CEI 60947-5-5
UL 508
JIS C8201-5-1
EN/CEI 60947-5-4
JIS C8201-1
CSA C22.2 No 14
EN/CEI 60947-1
EN/CEI 60947-5-5
UL 508
JIS C8201-5-1
EN/CEI 60947-5-4
JIS C8201-1
shock resistance ik
IK06 se conformer à CEI 50102
storage room temperature
-40…70 °C
mechanical shock resistance
10 gn (durée = 11 ms) pour accélération sur 1/2 sinusoïde se conformer à CEI 60068-2-27
vibration resistance
5 gn (f= 2…500 Hz) se conformer à CEI 60068-2-6
resistance to nema environment
NEMA 13
NEMA 4X
NEMA 4X
protective treatment
TH
