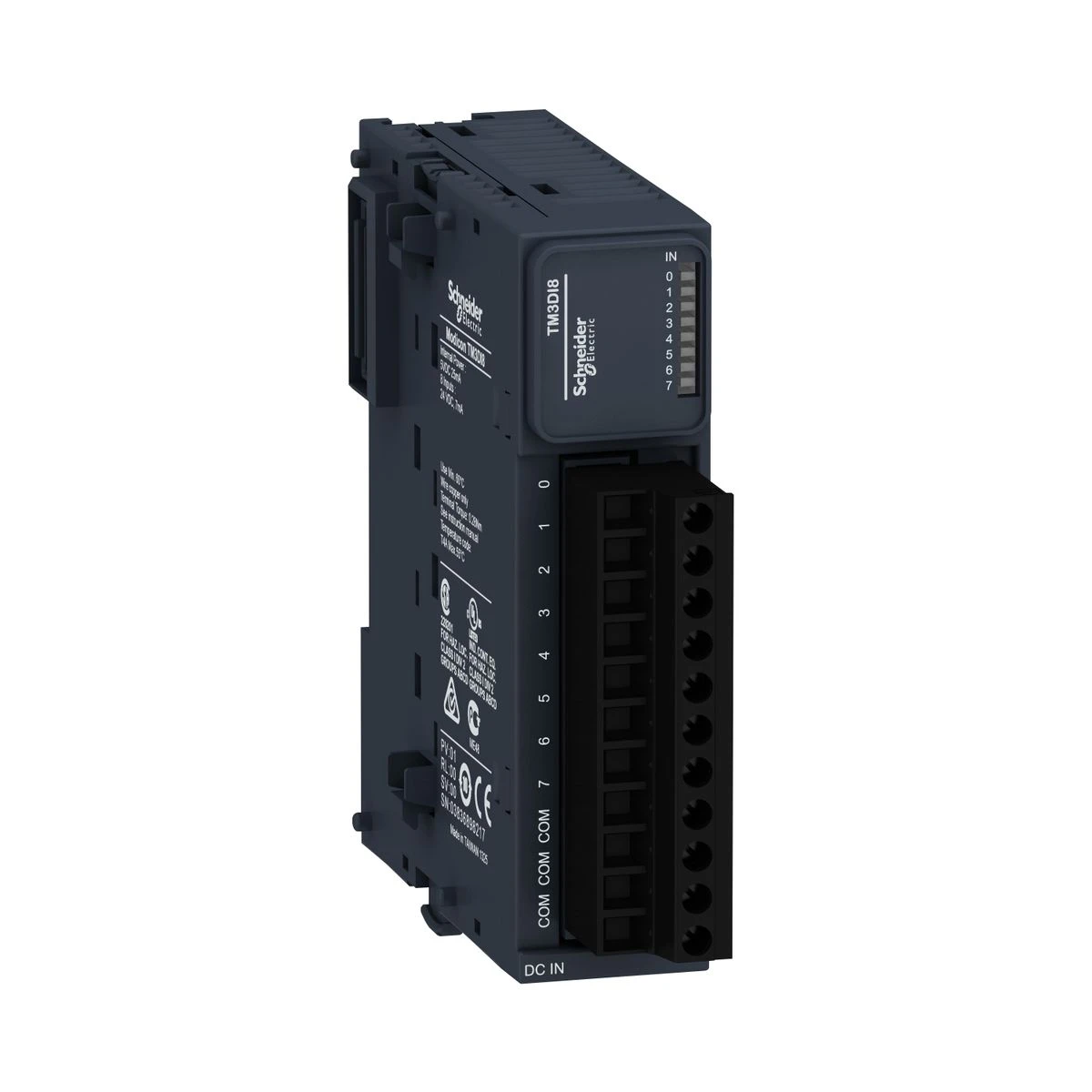

TM3DI8 - Discrete input module, Modicon TM3, 8 inputs (screw) 24 VDC - Schneider Electric

Expected in 2-4 weeks EAN: 3606480611360

EAN: 3606480611360

86,26 € excl. VAT

105,23 € incl. VAT

Text About:

Discrete input module, Modicon TM3, 8 inputs (screw) 24 VDC - Schneider Electric

In cart

105,23 €

SPECIFICATIONS

Main

product range Modicon TM3

type of product or equipment Module d'entrées numériques

Complementary

maximum distance between devices Câble non blindé: <30 m pour entrée régulière

power consumption 5 mA à 5 V CC à via un connecteur de bus (à l'état off)
0 mA à 24 V CC à via un connecteur de bus (sur ON)
0 mA à 24 V CC à via un connecteur de bus (à l'état off)
24 mA à 5 V CC à via un connecteur de bus (sur ON)

range compatibility Modicon M241
Modicon M251
Modicon M221
Modicon M262

response time 4 ms (marche)
4 ms (arrêt)

Handle front plate colour 90 mm

current state 0 guaranteed <= 1 mA (entrée)

product weight 0,085 kg

marking CE

current state 1 guaranteed >= 2,5 mA (entrée)

digital input current 7 mA pour entrée

voltage logic input 24 V

tor i/o name 8

width (w) 27,4 mm

isolation Entre entrée et sortie à 500 V CA
Non isolé entre entrées

Local signalling pourétat d'entrée 1 DEL par canal (vert)

voltage state 1 guaranteed 15…28,8 V pour entrée

input impedance 3,4 kOhm

depth 84,6 mm

mounting bracket Top hat type TH35-15 rail se conformer à CEI 60715
Top hat type TH35-7.5 rail se conformer à CEI 60715
platine ou panneau avec kit de fixation

voltage state 0 guaranteed 0…5 V pour entrée

digital input voltage type CC

logic input PNP ou NPN (positif/négatif)

resistance to shock waves 1 kV E/S mode commun se conformer à EN/CEI 61000-4-5 CC

electrical connection 11 2,5 mm² bornier débrochable à vis avec pas 5,08 mm réglage pour les entrées

number of digital inputs 8 pour entrée se conformer à CEI 61131-2 Type 1

Environment

degree of pollution 2

ip degree of protection IP20 avec couvercle de protection en place

operating altitude 0...2000 m

product certificates C-Tick
cULus

operating ambient temperature -10…35 °C installation à la verticale
-10…55 °C installation à l'horizontale

standards EN/CEI 61131-2
EN/CEI 61010-2-201

storage height 0…3000 m

relative humidity 10…95 %, sans condensation (en fonctionnement)
10…95 %, sans condensation (en mémoire)

storage room temperature -25…70 °C

mechanical shock resistance 15 gn pour 11 ms

electromagnetic emission Émissions rayonnées - niveau de test : 40 dBμV/m QP classe A ( 10 m) à 30…230 MHz se conformer à EN/CEI 55011
Émissions rayonnées - niveau de test : 47 dBμV/m QP classe A ( 10 m) à 230…1000 MHz se conformer à EN/CEI 55011

vibration resistance 3,5 mm à 5…8,4 Hz sur rail DIN
3 gn à 8,4…150 Hz sur rail DIN
3,5 mm à 5…8,4 Hz sur panneau
3 gn à 8,4…150 Hz sur panneau

Conducted disturbance resist, induced by radio frequency fields 10 V 0,15 à 80 MHz se conformer à EN/CEI 61000-4-6
3 V fréquence de détection (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz) se conformer à homologations marine (LR, ABS, DNV, GL)

resistance to radiated electromagnetic fields 10 V/m 80 MHz…1 GHz se conformer à EN/CEI 61000-4-3
3 V/m 1,4 GHz…2 GHz se conformer à EN/CEI 61000-4-3
1 V/m 2 GHz…3 GHz se conformer à EN/CEI 61000-4-3

resistance to electrostatic discharges 8 kV dans l'air se conformer à EN/CEI 61000-4-2
4 kV avec contact se conformer à EN/CEI 61000-4-2

resistance to fast transients 1 kV pour E/S se conformer à EN/CEI 61000-4-4

resistance to magnetic fields 30 A/m 50/60 Hz se conformer à EN/CEI 61000-4-8
