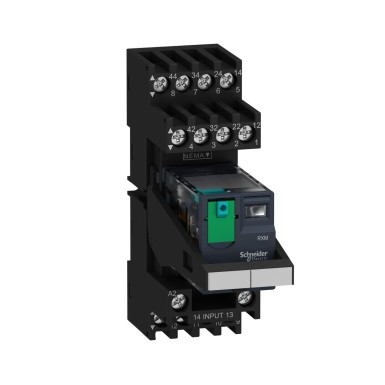

RXM4AB2BDPVM - Miniature plug in relay pre assembled, Harmony, 6A, 4CO, with LED, lockable test button, mixed terminals socket, 24V DC - Schneider Electric
Expected in 2-4 weeks
EAN: 3606489563097
11,04 € excl. VAT
13,47 € incl. VAT
Text About:
Miniature plug in relay pre assembled, Harmony, 6A, 4CO, with LED, lockable test button, mixed terminals socket, 24V DC - Schneider Electric
SPECIFICATIONS
Main
product range
Relais électromécanique Harmony
[uc] control circuit voltage
24 V CC
name of the device
RXM
type of product or equipment
Relais embrochable pré-assemblé avec prise
range name
Miniature
[ui] rated insulation voltage
250 V se conformer à CEI
sale by indivisible quantity
30
Complementary
[ie] rated operational current
3 A à 28 V (DC) "O" se conformer à CEI
3 A à 250 V (AC) "O" se conformer à CEI
6 A à 28 V (DC) "F" se conformer à CEI
6 A à 250 V (AC) "F" se conformer à CEI
6 A à 277 V (AC) se conformer à UL
8 A à 30 V (DC) se conformer à UL
3 A à 250 V (AC) "O" se conformer à CEI
6 A à 28 V (DC) "F" se conformer à CEI
6 A à 250 V (AC) "F" se conformer à CEI
6 A à 277 V (AC) se conformer à UL
8 A à 30 V (DC) se conformer à UL
contact description
4 F/O
[uimp] rated impulse withstand voltage
2,5 kV pendant 1,2/50 µs
minimum switching capacity
170 mW à 10 mA, 17 V
minimum switching current
10 mA
product weight
0,096 kg
protection category
RT I
nominal resistive load
6 A à 250 V CA
6 A à 28 V CC
6 A à 28 V CC
Average coil consumption in w
0,9 W, CC
electrical life
100000 cycle pour résistive charge
led status
Avec
connection mode
Connecteur, 1 x 0,25 à 1 x 2,5 mm² (AWG 22 à AWG 14) souple avec embout
Connecteur, 2 x 0,25 à 2 x 1 mm² (AWG 22 à AWG 17) souple avec embout
Connecteur, 1 x 0,5…1 x 2,5 mm² (AWG 20 à AWG 14) rigide sans embout
Connecteur, 2 x 0,5 à 2 x 1,5 mm² (4 x 1,5 mm² + 2 x 1 mm² + 2 x 0,14 mm²) rigide sans embout
Connecteur, 2 x 0,25 à 2 x 1 mm² (AWG 22 à AWG 17) souple avec embout
Connecteur, 1 x 0,5…1 x 2,5 mm² (AWG 20 à AWG 14) rigide sans embout
Connecteur, 2 x 0,5 à 2 x 1,5 mm² (4 x 1,5 mm² + 2 x 1 mm² + 2 x 0,14 mm²) rigide sans embout
duty cycle
20 %
limits of rated operational voltage
19,2...26,4 V CC
safety reliability data
B10d = 100000
contact material
AgNi
mechanical endurance
10000000 cycle
overall height cao
79 mm
product presentation
Produit complet
maximum switching power
1 500 VA/168 W CA/CC
overall width cao
26,9 mm
test levels
Niveau A
continuous output current
5 A
average coil resistance
650 Ohm à 20 °C +/- 10 %
drop-out voltage threshold
>= 0,1 Uc CC
operating time
20 ms
mounting position
Toutes positions
trigger time
20 ms
minimum switching voltage
17 V
order type
Bouton de test verrouillable
overall depth cao
78,45 mm
torque value
1 N.m
dielectric strength
1300 V CA entre contacts avec microcoupure
2000 V CA entre bobine et contact avec isolement de base
2000 V CA entre pôles avec isolement de base
2000 V CA entre bobine et contact avec isolement de base
2000 V CA entre pôles avec isolement de base
command speed
<= 1200 cycles/heure sous-charge
<= 18000 cycles/heure sans charge
<= 18000 cycles/heure sans charge
maximum cut-off voltage
250 V
Environment
degree of pollution
2
ip degree of protection
IP20 se conformer à EN/CEI 60529
product certificates
CE
UL
CSA
EAC
Lloyd's
UL
CSA
EAC
Lloyd's
standards
UL 508
EN/CEI 61810-1
CSA C22.2 No 14
CEI 61984
EN/CEI 61810-1
CSA C22.2 No 14
CEI 61984
operating temperature
-40…55 °C
storage room temperature
-40…85 °C
mechanical shock resistance
10 gn pour en marche
30 gn pour non fonctionnant
30 gn pour non fonctionnant
vibration resistance
3 gn, amplitude = +/- 1 mm (f = 10…150 Hz)5 cycles en fonctionnement
5 gn, amplitude = +/- 1 mm (f = 10…150 Hz)5 cycles ne fonctionnent pas
5 gn, amplitude = +/- 1 mm (f = 10…150 Hz)5 cycles ne fonctionnent pas
