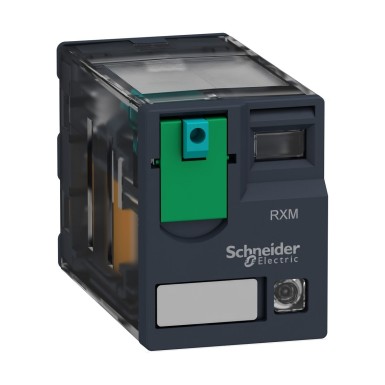

RXM2AB2BD - Miniature plug in relay, Harmony, 12A, 2CO, with LED, lockable test button, 24V DC - Schneider Electric
Expected in 2-4 weeks
EAN: 3389119403474
4,44 € excl. VAT
5,41 € incl. VAT
Text About:
Miniature plug in relay, Harmony, 12A, 2CO, with LED, lockable test button, 24V DC - Schneider Electric
SPECIFICATIONS
Main
product range
Relais électromécanique Harmony
[uc] control circuit voltage
24 V CC
name of the device
RXM
type of product or equipment
Relais enfichable
range name
Miniature
[ui] rated insulation voltage
250 V se conformer à CEI
300 V se conformer à CSA
300 V se conformer à UL
300 V se conformer à CSA
300 V se conformer à UL
Complementary
[ie] rated operational current
12 A à 28 V (DC) "F" se conformer à CEI
12 A à 250 V (AC) "F" se conformer à CEI
6 A à 28 V (DC) "O" se conformer à CEI
6 A à 250 V (AC) "O" se conformer à CEI
12 A à 28 V (DC) se conformer à UL
12 A à 277 V (AC) se conformer à UL
12 A à 250 V (AC) "F" se conformer à CEI
6 A à 28 V (DC) "O" se conformer à CEI
6 A à 250 V (AC) "O" se conformer à CEI
12 A à 28 V (DC) se conformer à UL
12 A à 277 V (AC) se conformer à UL
contact description
2 "O/F"
[uimp] rated impulse withstand voltage
4 kV pendant 1,2/50 µs
minimum switching capacity
170 mW à 10 mA, 17 V
product weight
0,037 kg
protection category
RT I
nominal resistive load
12 A à 250 V CA
12 A à 28 V CC
12 A à 28 V CC
Average coil consumption in w
0,9 W
electrical life
100000 cycle pour résistive charge
led status
Avec
duty cycle
20 %
limits of rated operational voltage
19,2...26,4 V CC
safety reliability data
B10d = 100000
contact material
AgNi
mechanical endurance
10000000 cycle
pin shape
Plat
product presentation
Produit complet
maximum switching power
3000 VA/336 W
test levels
Niveau A
continuous output current
10 A
average coil resistance
650 Ohm à 20 °C +/- 10 %
drop-out voltage threshold
>= 0,1 Uc
operating time
20 ms
mounting position
Toutes positions
trigger time
20 ms
order type
Bouton de test verrouillable
dielectric strength
1300 V CA entre contacts avec microcoupure
2000 V CA entre bobine et contact avec isolement de base
2000 V CA entre pôles avec isolement de base
2000 V CA entre bobine et contact avec isolement de base
2000 V CA entre pôles avec isolement de base
command speed
<= 1200 cycles/heure sous-charge
<= 18000 cycles/heure sans charge
<= 18000 cycles/heure sans charge
maximum cut-off voltage
250 V se conformer à CEI
Environment
degree of pollution
3
ip degree of protection
IP40 se conformer à EN/CEI 60529
product certificates
GOST
UL
Lloyd's
CSA
CE
UL
Lloyd's
CSA
CE
standards
CSA C22.2 No 14
EN/CEI 61810-1
UL 508
EN/CEI 61810-1
UL 508
operating temperature
-40…55 °C
storage room temperature
-40…85 °C
mechanical shock resistance
10 gn pour en marche
30 gn pour non fonctionnant
30 gn pour non fonctionnant
vibration resistance
3 gn, amplitude = +/- 1 mm (f = 10…150 Hz)5 cycles en fonctionnement
5 gn, amplitude = +/- 1 mm (f = 10…150 Hz)5 cycles ne fonctionnent pas
5 gn, amplitude = +/- 1 mm (f = 10…150 Hz)5 cycles ne fonctionnent pas
