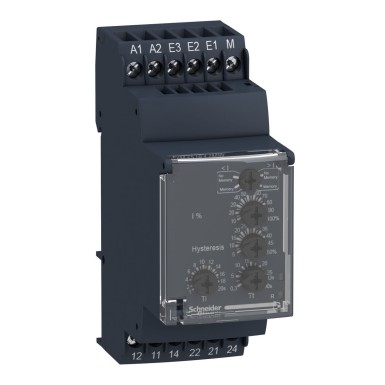

RM35JA32MW - Harmony, Modular 1-phase current control relay, 5 A, 2 CO, 0.15…15 A,, 24…240 V AC/DC - Schneider Electric

Expected in 2-4 weeks EAN: 3389119405225

EAN: 3389119405225

RM35JA32MW - Harmony, Modular 1-phase current control relay, 5 A, 2 CO, 0.15…15 A,, 24…240 V AC/DC - Schneider Electric

94,98 € excl. VAT

115,87 € incl. VAT

Text About:

Harmony, Modular 1-phase current control relay, 5 A, 2 CO, 0.15…15 A,, 24…240 V AC/DC - Schneider Electric

In cart

115,87 €

SPECIFICATIONS

Main

product range Relais de contrôle Harmony

switching capacity in va 1250 VA

job category AC-12 se conformer à CEI 60947-5-1
AC-13 se conformer à CEI 60947-5-1
AC-14 se conformer à CEI 60947-5-1
AC-15 se conformer à CEI 60947-5-1
DC-12 se conformer à CEI 60947-5-1
DC-13 se conformer à CEI 60947-5-1
DC-14 se conformer à CEI 60947-5-1

type of product or equipment Relais de contrôle de courant

rated output current 5 A

relay name RM35JA

[ui] rated insulation voltage 250 V se conformer à CEI 60664-1

parameters monitored by the relay Détection de surintensité ou sous-intensité

measuring range 0,15 à 1,5 A bornes E1-M
0,5 à 5 A bornes E2-M
1,5 à 15 A bornes E3-M
150 mA...15 A courant

threshold setting 10...100 %

type of relay Relais de contrôle de courant

Complementary

[un] rated nominal voltage 24…240 V CA/CC 50/60 Hz +/- 10 %

contact description 2 "O/F"

maximum power consumption in va 3,5 VA CA

maximum switching current 5 A CA/CC

output contacts 2 "OF"

tightening torque 0,6…1 N.m se conformer à CEI 60947-1

case material Plastique auto-extinguible

minimum switching current 10 mA à 5 V CC

product weight 0,13 kg

marking CE : CEM 89/336/EEC
CE : 73/23/EEC

reset time 1500 ms temporisation

hysteresis 5…50 % de réglage du seuil

connection mode Bornes à vis, 1 x 0,5 à 1 x 4 mm² (AWG 20 à AWG 11) rigide sans embout
Bornes à vis, 2 x 0,5 à 2 x 2,5 mm² (AWG 20 à AWG 14) rigide sans embout
Bornes à vis, 1 x 0,2 à 1 x 2,5 mm² (AWG 24 à AWG 12) souple avec embout
Bornes à vis, 2 x 0,2 à 2 x 1,5 mm² (AWG 24 à AWG 16) souple avec embout

safety reliability data MTTFd = 296,8 années
B10d = 270000

contact material Sans cadmium

maximum measuring cycle 30 ms cycle de mesure en tant que valeur eff réelle

mechanical endurance 30000000 cycle

width (w) 35 mm

control circuit frequency 40...70 Hz +/- 10 %

power-on delay 0,3 s

supply voltage limits 20,4…264 V CA/CC

delay Réglable 1…20 s, 0 + 10 % sur excitation Ti
Réglable 0,3…30 s, 0 + 10 % lors du dépassement du seuil Tt

Local signalling pourpuissance ON DEL (vert)
pourrelais allumé DEL (jaune)

measurement error 0,05 %/°C avec variation de température
1 par volt sur la gamme entière avec variation de tension

measurement accuracy +/-10 % de la valeur pleine échelle

mounting bracket Rail DIN symétrique 35 mm se conformer à EN/CEI 60715

electrical stamina 100000 cycle

repeat accuracy +/- 0,5% pour circuit de mesure et d'entrée
+/- 2 % pour temporisation

mounting position Toutes positions sans déclassement

maximum power consumption in w 0,6 W CC

polarity Non CC

resistance between terminals 0,005 Ohm à bornes E3-M
0,015 Ohm à bornes E2-M
0,05 Ohm à bornes E1-M

command speed <= 360 opérations/heure pleine charge

operating voltage tolerance - 15 % + 10 % Un

maximum cut-off voltage 250 V CA/CC

Environment

degree of pollution 3 se conformer à CEI 60664-1

ip degree of protection IP20 se conformer à CEI 60529 (bornes)
IP30 se conformer à CEI 60529 (gaine)

product certificates GL
UL
GOST
C-Tick
CSA

electromagnetic compatibility Norme d'émission pour environnements industriels se conformer à EN/CEI 61000-6-4
Norme sur l'émission pour environnements résidentiel/commerciaux/industrie légèr se conformer à EN/CEI 61000-6-3
Immunité des environnements industriels se conformer à NF EN/IEC 61000-6-2

immunity to micro-breaks 50 ms

overvoltage category III se conformer à CEI 60664-1

standards EN/CEI 60255-6

relative humidity 95 % à 55 °C se conformer à CEI 60068-2-30

operating temperature -20…50 °C

storage room temperature -40…70 °C

mechanical shock resistance 15 gn pour 11 ms se conformer à CEI 60255-21-1

where of non-dissipative shock 4 kV se conformer à CEI 60255-5
4 kV se conformer à CEI 60664-1
4 kV se conformer à CEI 61000-4-5

vibration resistance 0,35 mm (f= 5…57,6 Hz) se conformer à CEI 60068-2-6
1 gn (f= 57,6…150 Hz) se conformer à CEI 60255-21-1

dielectric test voltage 2 kV CA 50 Hz, 1 mn se conformer à CEI 60255-5
2 kV CA 50 Hz, 1 mn se conformer à CEI 60664-1

insulation resistance > 500 MΩ à 500 V CC entre alimentation et sortie relais se conformer à CEI 60255-5
> 500 MΩ à 500 V CC entre mesure et sortie relais se conformer à CEI 60664-1
> 1 MOhm à 500 V CC entre alimentation et mesure se conformer à CEI 60255-5
> 500 MΩ à 500 V CC entre alimentation et sortie relais se conformer à CEI 60664-1
> 500 MΩ à 500 V CC entre mesure et sortie relais se conformer à CEI 60255-5
> 1 MOhm à 500 V CC entre alimentation et mesure se conformer à CEI 60664-1
