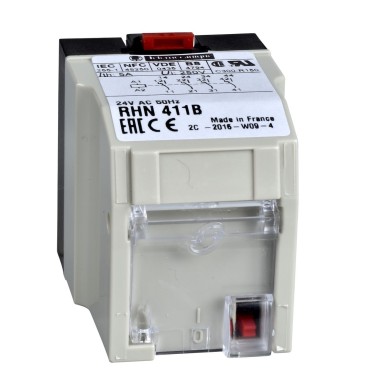

RHN411B - plug-in relay - Harmony RHN - instantaneous - 4 C/O - 24 V AC 50 Hz - 5 A - Schneider Electric
Expected in 2-4 weeks
EAN: 3389110162806
excl. VAT
incl. VAT
Text About:
plug-in relay - Harmony RHN - instantaneous - 4 C/O - 24 V AC 50 Hz - 5 A - Schneider Electric
SPECIFICATIONS
Main
product range
Harmony Relay
[ithe] thermal current under enclosure
5 A 40 °C
[uc] control circuit voltage
24 V CA 50 Hz
antiparasitage coils
Sans
name of the device
RHN
type of product or equipment
Relais enfichable
[ui] rated insulation voltage
250 V
medium resistance
30 mOhm à 20 °C
Complementary
compatibility code
RHN
contact description
4 F/O
power factor
0,6 (appel)
0,7 (maintien)
0,7 (maintien)
maximum voltage drop
<100 V pour 3 Aà 24 V
minimum switching capacity
150 mVA à 10 mA
150 mVA, 1 V
150 mVA, 1 V
product weight
0,09 kg
description of iso n°1 terminals
(11-12-14)OC
(41-42-44)OC
(21-22-24)OC
(A1-A2)CO
(31-32-34)OC
(41-42-44)OC
(21-22-24)OC
(A1-A2)CO
(31-32-34)OC
duration of contact bounces
<= 10 ms
average coil consumption in va
2,5 (maintien) à 20 °C
4,5 (appel) à 20 °C
4,5 (appel) à 20 °C
led status
Sans
contact operation
Non chevauchants
Standard
Standard
control circuit voltage range
0,8 à 1,1 Uc se conformer à CEI 60255
mechanical endurance
20000000 cycle
overall height cao
43 mm
overall width cao
33 mm
test levels
Niveau A
drop-out voltage threshold
0,15…0,5 Uc
operating time
2…15 ms entre l'excitation de la bobine et la fermeture du contact "F" à 20 °C
1.2…12 ms entre la désexcitation de la bobine et la fermeture du contact "O" à 20 °C
1...3 ms pour activation/désactivation de l'alimentation
0,5...6 ms pour mise hors/sous tension
1.2…12 ms entre la désexcitation de la bobine et la fermeture du contact "O" à 20 °C
1...3 ms pour activation/désactivation de l'alimentation
0,5...6 ms pour mise hors/sous tension
mounting position
Toutes positions
order type
Contrôle manuel
overall depth cao
54 mm
dielectric strength
2500 V
maximum control speed
6 cyc/mn
Environment
product certificates
CSA
EDF
USSR
BV
UR
ASE
EDF
USSR
BV
UR
ASE
standards
CEI 60255
VDE 0435
NF C 45-250
BS 4794
VDE 0435
NF C 45-250
BS 4794
operating temperature
-5…40 °C se conformer à CEI 60255
storage room temperature
-40…70 °C
mechanical shock resistance
50 gn pour 11 ms se conformer à NF C 20-608
vibration resistance
6 gn (f= 10…55 Hz) se conformer à CEI 60068-2-6
6 gn (f= 10…55 Hz) se conformer à NF C 20-616
6 gn (f= 10…55 Hz) se conformer à NF C 20-616
protective treatment
TC
