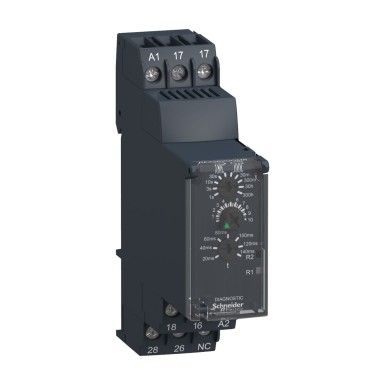

RE22R2QGMR - Harmony Time RE22 - time relay - 2OF - Qg - 1s to 300h - 24V to 240VACDC - Schneider Electric

Expected in 2-4 weeks EAN: 3606480792557

EAN: 3606480792557

RE22R2QGMR - Harmony Time RE22 - time relay - 2OF - Qg - 1s to 300h - 24V to 240VACDC - Schneider Electric

73,38 € excl. VAT

89,52 € incl. VAT

Text About:

Harmony Time RE22 - time relay - 2OF - Qg - 1s to 300h - 24V to 240VACDC - Schneider Electric

In cart

89,52 €

SPECIFICATIONS

Main

product range Relais de temporisation Harmony

switching capacity in va 2000 VA

name of the device RE22

type of product or equipment Relais fonction simple

rated output current 8 A

timer type Étoile-triangle

Complementary

[un] rated nominal voltage 24…240 V CA/CC 50/60 Hz

maximum switching current 8 A

tightening torque 0,6…1 N.m se conformer à CEI 60947-1

case material Auto-extinguible

minimum switching current 10 mA à 5 V CC

product weight 0,105 kg

power consumed in va 3 VA à 240 V CA

electrical life 100000 cycle, 8 A à 250 V, AC-1
100000 cycle, 2 A à 24 V, DC-1

escape distance 4 kV/3 se conformer à CEI 60664-1

led status Vert rétro-éclairage à DEL (fixe) pour indication de l’aiguille du cadran
Jaune LED (fixe) pour relais de sortie sous tension
Jaune LED (clignotement rapide) pour temporisation en cours et relais de sortie hors tension
Jaune LED (clignotement lent) pour temporisation en cours et relais de sortie sous tension

connection mode Bornes à vis, 1 x 0,5 à 1 x 3,3 mm² (AWG 20 à AWG 12) rigide sans embout
Bornes à vis, 2 x 0,5 à 2 x 2,5 mm² (AWG 20 à AWG 14) rigide sans embout
Bornes à vis, 1 x 0,2 à 1 x 2,5 mm² (AWG 24…AWG 14) souple avec embout
Bornes à vis, 2 x 0,2 à 2 x 1,5 mm² (AWG 24 à AWG 16) souple avec embout

safety reliability data MTTFd = 342,4 années
B10d = 320000

mechanical endurance 10000000 cycle

width (w) 22,5 mm

power frequency 50...60 Hz +/- 5 %

power-on delay 100 ms

temperature drift +/- 0,05 %/°C

voltage drift +/- 0,2 %/V

timing range 3...30 s
0,05...1 s
30...300 s
30...300 min
0,3…3 s
1…10 s
3...30 H
10...100 s
30...300 H
3...30 min

power consumed in w 1,5 W à 240 V CC

mounting bracket Rail DIN 35 mm se conformer à EN/CEI 60715

repeat accuracy +/- 0,5% se conformer à CEI 61812-1

input voltage release <= 2,4 V

mounting position Toutes positions

order type Bouton rotatif
Bouton de diagnostic

type and composition of contacts 2 "O/F" contact temporisé, sans cadmium

voltage range of use 0,85 à 1,1 Us

dielectric strength 2,5 kV pour 1 mA/1 minute à 50 Hz entre sortie de relais et alimentation avec isolement de base se conformer à CEI 61812-1

recovery time 120 ms sur désexcitation

rated impulse withstand voltage 5 kV pour 1,2…50 µs se conformer à CEI 60664-1

exact adjustment of the delay time +/- 10 % pleine échelle à 25 °C se conformer à CEI 61812-1

maximum cut-off voltage 250 V CA

logic output type Relais

Environment

degree of pollution 3 se conformer à CEI 60664-1

ip degree of protection IP40 enveloppe: se conformer à CEI 60529
IP20 bornes: se conformer à CEI 60529
IP50 face avant: se conformer à CEI 60529

product certificates CCC
CSA
RCM
GL
EAC
CE
UL

electromagnetic compatibility Test d'immunité des transitoires rapides - niveau de test : 1 kV (clip de connexion capacitive)niveau 3 se conformer à CEI 61000-4-4
Test d’immunité aux surtensions - niveau de test : 1 kV (mode différentiel)niveau 3 se conformer à CEI 61000-4-5
Test d’immunité aux surtensions - niveau de test : 2 kV (mode commun)niveau 3 se conformer à CEI 61000-4-5
Décharge électrostatique - niveau de test : 6 kV (décharge par contact)niveau 3 se conformer à CEI 6100-4-11
Décharge électrostatique - niveau de test : 8 kV (décharge dans l'air)niveau 3 se conformer à CEI 6100-4-11
Test d'immunité aux champs électromagnétiques radio-fréquences rayonnés - niveau de test : 10 V/m (80 MHz…1 GHz)niveau 3 se conformer à CEI 61000-4-3
Perturbations RF transmises par conduction - niveau de test : 10 V (0,15 à 80 MHz)niveau 3 se conformer à CEI 61000-4-6
Transitoire rapide en salves - niveau de test : 2 kV (contact direct)niveau 3 se conformer à CEI 61000-4-4
Immunité aux micro-coupures et baisses de tension - niveau de test : 30 % (500 ms) se conformer à CEI 61000-4-11
Immunité aux micro-coupures et baisses de tension - niveau de test : 100 % (20 ms) se conformer à CEI 61000-4-11

immunity to micro-breaks 10 ms

overvoltage category III se conformer à CEI 60664-1

standards UL 508
CEI 61812-1

relative humidity 95 % à 25…55 °C

operating ambient air temperature -20…60 °C

storage room temperature -40…70 °C

mechanical shock resistance 15 gn non fonctionnant pour 11 ms se conformer à CEI 60068-2-27
5 gn en marche pour 11 ms se conformer à CEI 60068-2-27

European regulation 2006/95/CE - directive basse tension
2004/108/CE - compatibilité électromagnétique

vibration resistance 20 m/s² (f= 10…150 Hz) se conformer à CEI 60068-2-6

insulation resistance 100 MΩ à 500 V CC se conformer à CEI 60664-1
