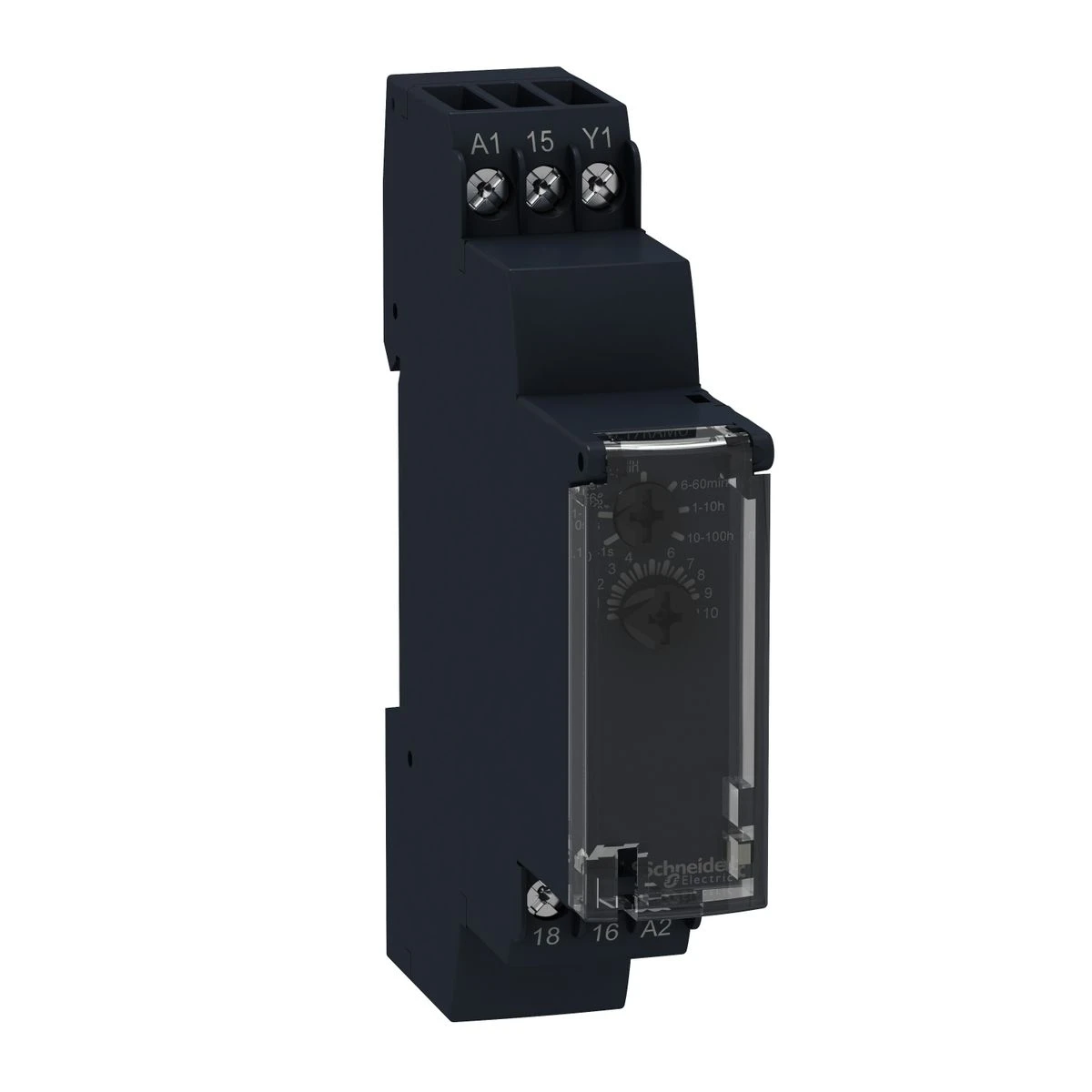

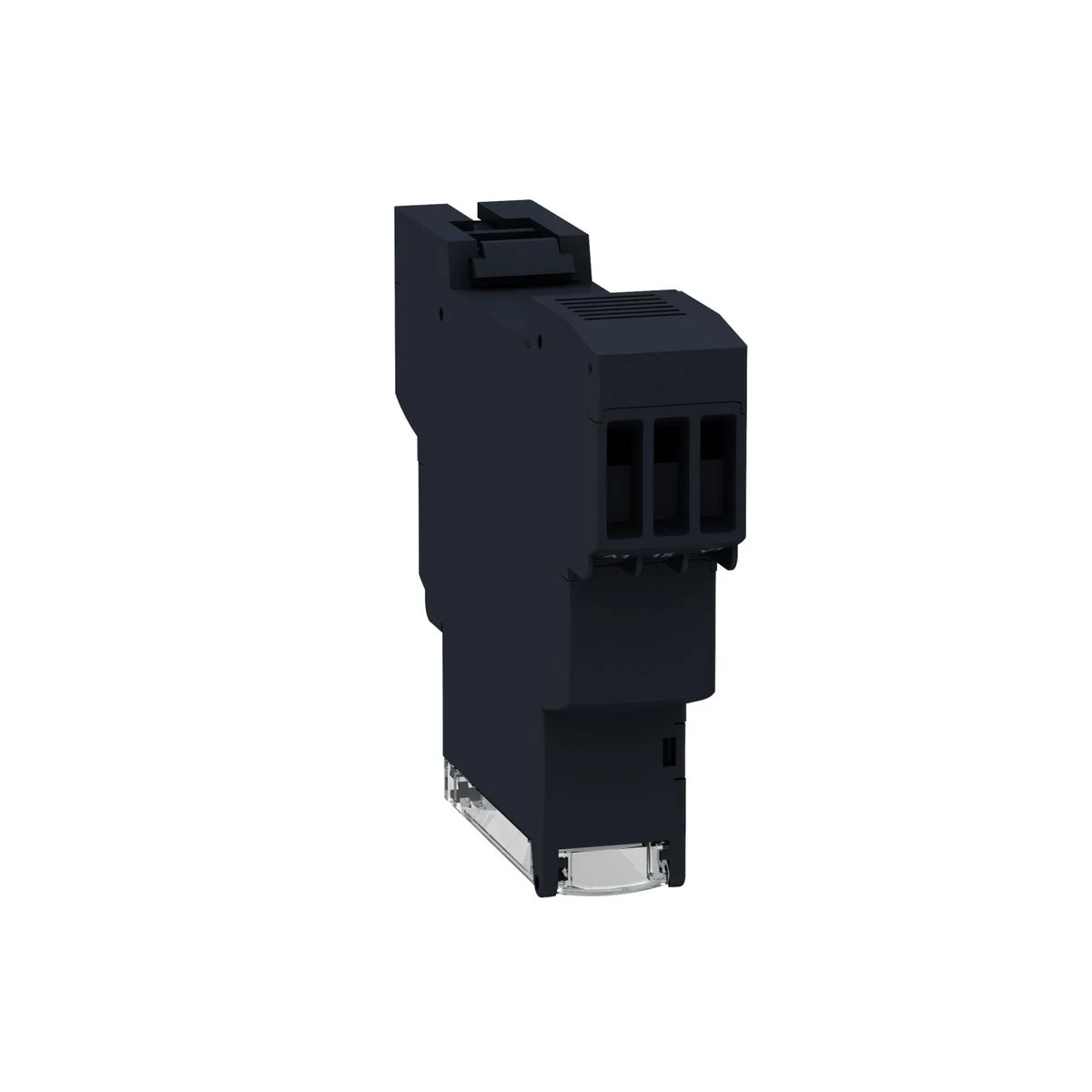

RE17RCMU - Modular timing relay, Harmony, 8A, 1CO, 1s..100h, off delay, 24V DC 24...240V AC DC - Schneider Electric

Expected in 2-4 weeks EAN: 3606480552694

EAN: 3606480552694

RE17RCMU - Modular timing relay, Harmony, 8A, 1CO, 1s..100h, off delay, 24V DC 24...240V AC DC - Schneider Electric

31,74 € excl. VAT

38,73 € incl. VAT

Text About:

Modular timing relay, Harmony, 8A, 1CO, 1s..100h, off delay, 24V DC 24...240V AC DC - Schneider Electric

In cart

38,73 €

SPECIFICATIONS

Main

product range Relais de temporisation Harmony

name of the device RE17R

type of product or equipment Relais fonction simple

rated output current 8 A

timer type Durée d'inhibition

Complementary

[un] rated nominal voltage 24…240 V CA 50/60 Hz
24 V CC

compatibility code RE17

[ics] rated service breaking capacity 2000 VA

contact description 1 F/O

maximum switching current 8 A CA/CC

Handle front plate colour 90 mm

tightening torque 0,6…1 N.m se conformer à CEI 60947-1

[uimp] rated impulse withstand voltage 5 kV pendant 1,2/50 µs

case material Auto-extinguible

minimum switching current 10 mA à 5 V CC

product weight 0,07 kg

marking CE

power consumed in va 0…32 VA à 240 V CA

reset time 120 ms sur désexcitation typique

electrical life 100000 cycle pour résistive charge (8 A à 250 V CA maximum)

escape distance 4 kV/3 se conformer à CEI 60664-1

connection mode Bornes à vis, 1 x 0,5 à 1 x 3,3 mm² (AWG 20 à AWG 12) rigide sans embout
Bornes à vis, 2 x 0,5 à 2 x 2,5 mm² (AWG 20 à AWG 14) rigide sans embout
Bornes à vis, 1 x 0,2 à 1 x 2,5 mm² (AWG 24…AWG 14) souple avec embout
Bornes à vis, 2 x 0,2 à 2 x 1,5 mm² (AWG 24 à AWG 16) souple avec embout

duty cycle 100 %

safety reliability data B10d = 270000
MTTFd = 296,8 années

contact material Sans cadmium

mechanical endurance 10000000 cycle

width (w) 17,5 mm

power frequency 50...60 Hz +/- 5 %

power-on delay 100 ms

Local signalling Voyant DEL pour stabilisé : relais alimenté, aucune temporisation en cours
Voyant DEL 80 % MARCHE et 20 % ARRET pour clignotant : temporisation en cours
Voyant DEL 5 % MARCHE et 95 % ARRET pour impulsion: relais hors tension, pas de chrono en cours (sauf fonct Di-D, Li-L)

temperature drift +/- 0,05 %/°C

voltage drift +/- 0,2 %/V

timing range 6…60 s
1…10 H
1…10 min
6…60 min
0,1…1 s
1…10 s
10…100 H

functionality Temporisateur avec retard au déclenchement

depth 72 mm

mounting bracket Rail DIN 35 mm se conformer à EN/CEI 60715

operating frequency 10 Hz

repeat accuracy +/- 0,5% se conformer à CEI 61812-1

control signal pulse width 100 ms avec charge en parallèle typique
30 ms typique

input voltage release 10 V

mounting position Toutes positions par rapport au plan de montage vertical normal

maximum power consumption in w 0,6 W à 24 V CC

order type Sélecteur face avant

voltage range of use 0,85 à 1,1 Us

dielectric strength 2,5 kV 1 mA/1 minute 50 Hz se conformer à CEI 61812-1

exact adjustment of the delay time +/- 10 % pleine échelle à 25 °C se conformer à CEI 61812-1

maximum cut-off voltage 250 V CA

logic output type Relais

Environment

ip degree of protection IP20 se conformer à CEI 60529 (bornier)
IP40 se conformer à CEI 60529 (enveloppe)
IP50 se conformer à CEI 60529 (face avant)

product certificates cULus
GL
CSA

electromagnetic compatibility Test d'immunité aux décharges électrostatiques: (en contact) ,niveau 3,6 kV se conformer à CEI 6100-4-11
Test d'immunité aux décharges électrostatiques: (dans l'air) ,niveau 3,8 kV se conformer à CEI 6100-4-11
Perturbation liée aux champs électromagnétiques: (80 MHz à 1 GHz) ,niveau 3,10 V/m se conformer à CEI 61000-4-3
Test d'immunité aux transitoires électriques rapides: (clip de connexion capacitive) ,niveau 3,1 kV se conformer à CEI 61000-4-4
Test d'immunité aux transitoires électriques rapides: (directe) ,niveau 3,2 kV se conformer à CEI 61000-4-4
Test d'immunité aux ondes de choc 1,2/50 µs: (mode différentiel) ,niveau 3,1 kV se conformer à CEI 61000-4-5
Test d'immunité aux ondes de choc 1,2/50 µs: (mode commun) ,niveau 3,2 kV se conformer à CEI 61000-4-5
Perturbations RF transmises par conduction: (0,15 à 80 MHz) ,niveau 3,10 V se conformer à CEI 61000-4-6
Test d'immunité aux baisses et aux interruptions de tension: (1 cycle) ,0 % se conformer à CEI 61000-4-11
Test d'immunité aux baisses et aux interruptions de tension: (25/30 cycles) ,70 % se conformer à CEI 61000-4-11
Émissions transmises par conduction et rayonnées: ,classe B se conformer à EN 55022

immunity to micro-breaks 20 ms

standards EN 61000-6-4
EN 61000-6-2
EN 61000-6-3
2004/108/EC
2006/95/EC
CEI 61812-1
EN 61000-6-1

relative humidity 93 % sans condensation se conformer à CEI 60068-2-30

operating ambient air temperature -20…60 °C

storage room temperature -30…60 °C

mechanical shock resistance 15 gn pour 11 ms se conformer à CEI 60068-2-27

vibration resistance 20 m/s² (f= 10…150 Hz) se conformer à CEI 60068-2-6

insulation resistance 100 MΩ à 500 V CC se conformer à CEI 60664-1
