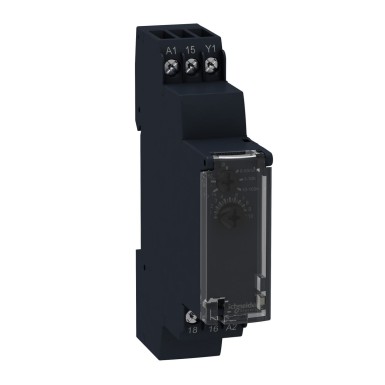

Complementary
[un] rated nominal voltage
24…240 V CA 50/60 Hz
24 V CC
compatibility code
RE17
[ics] rated service breaking capacity
2000 VA
contact description
1 F/O
maximum switching current
8 A CA/CC
Handle front plate colour
90 mm
tightening torque
0,6…1 N.m se conformer à CEI 60947-1
[uimp] rated impulse withstand voltage
5 kV pendant 1,2/50 µs
case material
Auto-extinguible
minimum switching current
10 mA à 5 V CC
product weight
0,07 kg
marking
CE
power consumed in va
0…32 VA à 240 V CA
reset time
120 ms sur désexcitation typique
electrical life
100000 cycle pour résistive charge (8 A à 250 V CA maximum)
escape distance
4 kV/3 se conformer à CEI 60664-1
connection mode
Bornes à vis, 1 x 0,5 à 1 x 3,3 mm² (AWG 20 à AWG 12) rigide sans embout
Bornes à vis, 2 x 0,5 à 2 x 2,5 mm² (AWG 20 à AWG 14) rigide sans embout
Bornes à vis, 1 x 0,2 à 1 x 2,5 mm² (AWG 24…AWG 14) souple avec embout
Bornes à vis, 2 x 0,2 à 2 x 1,5 mm² (AWG 24 à AWG 16) souple avec embout
duty cycle
100 %
safety reliability data
B10d = 270000
MTTFd = 296,8 années
contact material
Sans cadmium
mechanical endurance
10000000 cycle
width (w)
17,5 mm
power frequency
50...60 Hz +/- 5 %
power-on delay
100 ms
Local signalling
Voyant DEL pour stabilisé : relais alimenté, aucune temporisation en cours
Voyant DEL 80 % MARCHE et 20 % ARRET pour clignotant : temporisation en cours
Voyant DEL 5 % MARCHE et 95 % ARRET pour impulsion: relais hors tension, pas de chrono en cours (sauf fonct Di-D, Li-L)
temperature drift
+/- 0,05 %/°C
voltage drift
+/- 0,2 %/V
timing range
1…10 min
10…100 H
0,1…1 s
6…60 s
6…60 min
1…10 s
1…10 H
functionality
Temporisateur avec retard à l'enclenchement
depth
72 mm
mounting bracket
Rail DIN 35 mm se conformer à EN/CEI 60715
operating frequency
10 Hz
repeat accuracy
+/- 0,5% se conformer à CEI 61812-1
control signal pulse width
100 ms avec charge en parallèle typique
30 ms typique
input voltage release
10 V
mounting position
Toutes positions par rapport au plan de montage vertical normal
maximum power consumption in w
0,6 W à 24 V CC
order type
Sélecteur face avant
voltage range of use
0,85 à 1,1 Us
dielectric strength
2,5 kV 1 mA/1 minute 50 Hz se conformer à CEI 61812-1
exact adjustment of the delay time
+/- 10 % pleine échelle à 25 °C se conformer à CEI 61812-1
maximum cut-off voltage
250 V CA
logic output type
Relais
Environment
ip degree of protection
IP20 se conformer à CEI 60529 (bornier)
IP40 se conformer à CEI 60529 (enveloppe)
IP50 se conformer à CEI 60529 (face avant)
product certificates
CSA
cULus
GL
electromagnetic compatibility
Test d'immunité aux décharges électrostatiques: (en contact) ,niveau 3,6 kV se conformer à CEI 6100-4-11
Test d'immunité aux décharges électrostatiques: (dans l'air) ,niveau 3,8 kV se conformer à CEI 6100-4-11
Perturbation liée aux champs électromagnétiques: (80 MHz à 1 GHz) ,niveau 3,10 V/m se conformer à CEI 61000-4-3
Test d'immunité aux transitoires électriques rapides: (clip de connexion capacitive) ,niveau 3,1 kV se conformer à CEI 61000-4-4
Test d'immunité aux transitoires électriques rapides: (directe) ,niveau 3,2 kV se conformer à CEI 61000-4-4
Test d'immunité aux ondes de choc 1,2/50 µs: (mode différentiel) ,niveau 3,1 kV se conformer à CEI 61000-4-5
Test d'immunité aux ondes de choc 1,2/50 µs: (mode commun) ,niveau 3,2 kV se conformer à CEI 61000-4-5
Perturbations RF transmises par conduction: (0,15 à 80 MHz) ,niveau 3,10 V se conformer à CEI 61000-4-6
Test d'immunité aux baisses et aux interruptions de tension: (1 cycle) ,0 % se conformer à CEI 61000-4-11
Test d'immunité aux baisses et aux interruptions de tension: (25/30 cycles) ,70 % se conformer à CEI 61000-4-11
Émissions transmises par conduction et rayonnées: ,classe B se conformer à EN 55022
immunity to micro-breaks
20 ms
operating ambient temperature
-20…60 °C
standards
2006/95/EC
2004/108/EC
CEI 61812-1
EN 61000-6-3
EN 61000-6-1
EN 61000-6-4
EN 61000-6-2
relative humidity
93 % sans condensation se conformer à CEI 60068-2-30
storage room temperature
-30…60 °C
mechanical shock resistance
15 gn pour 11 ms se conformer à CEI 60068-2-27
vibration resistance
20 m/s² (f= 10…150 Hz) se conformer à CEI 60068-2-6
insulation resistance
100 MΩ à 500 V CC se conformer à CEI 60664-1
