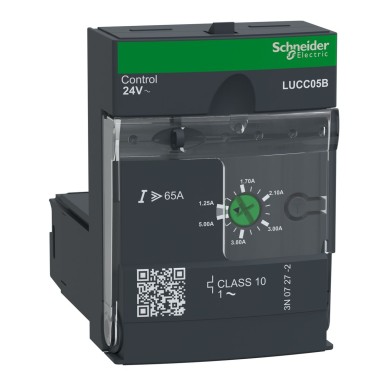

LUCC05B - Advanced control unit, TeSys Ultra, 1P, 1.25 to 5A, protection & diagnostic, class 10, 24VAC coil - Schneider Electric

Expected in 2-4 weeks EAN: 3389110364552

EAN: 3389110364552

64,48 € excl. VAT

78,66 € incl. VAT

Text About:

Advanced control unit, TeSys Ultra, 1P, 1.25 to 5A, protection & diagnostic, class 10, 24VAC coil - Schneider Electric

In cart

78,66 €

SPECIFICATIONS

Main

product range TeSys Ultra

product specific application Protection de base et fonctions avancées, communication

Range TeSys

job category AC-44
AC-43
AC-41

name of the device LUCC

thermal overload class Classe 10 - limite de fréquence: 40…60 Hz - compensation de température: -25…55 °C se conformer à CEI 60947-6-2
Classe 10 - limite de fréquence: 40…60 Hz - compensation de température: -25…55 °C se conformer à UL 508

type of product or equipment Unité de contrôle avancée

Product Name TeSys Ultra

[ui] rated insulation voltage 690 V se conformer à CEI 60947-6-2
600 V se conformer à UL 60947-4-1
600 V se conformer à CSA C22.2 No 60947-4-1

control circuit voltage [uc] 24 V CA

main function available Protection contre surintensité et court-circuit
Réinitialisation manuelle
Protection de fuite à la terre
Protection contre les défauts et déséquilibres de phase

reset Réinitialisation manuelle

motor power kW 0,55 kW à 400...440 V CA 50/60 Hz pour monophasé moteurs

motor rated current setting range 1,25…5 A

Complementary

[ue] rated operational voltage 690 V CA

application Contrôle moteur
Protection moteur

compatibility code LUCC

compliance Base d'alimentation LUB12
Base d'alimentation LUB32
Base d'alimentation LUB38
Base d'alimentation LUB120
Base d'alimentation LUB320
Base d'alimentation LUB380
Discontacteur inverseur LU2B12B
Discontacteur inverseur LU2B32B

Handle front plate colour 66 mm

[uimp] rated impulse withstand voltage 6 kV se conformer à CEI 60947-6-2

typical power consumption 140 mA à 24 V CA I maximum lors de la fermeture avec LUB12
220 mA à 24 V CA I maximum lors de la fermeture avec LUB32
220 mA à 24 V CA I maximum lors de la fermeture avec LUB38
70 mA à 24 V CA I eff étanche avec LUB12
90 mA à 24 V CA I eff étanche avec LUB32
90 mA à 24 V CA I eff étanche avec LUB38

fixing method Kit enfichable (face avant)

safe circuit disconnection SELV 400 V entre les circuits de commande et auxiliaires se conformer à CEI 60947-1
SELV 400 V entre le circuit de commande ou auxiliaire et le circuit principal se conformer à CEI 60947-1

control circuit voltage range 20...26,5 V pour CA circuit 24 V en marche
14,5 V pour CA circuit 24 V perte de niveau

width (w) 45 mm

immunity to micro cuts 3 ms

network frequency 40...60 Hz

trigger point 14,2 x Ir +/- 20 %

depth 60 mm

type of load Moteur monophasé

operating time 35 ms ouverture avec LUB12 pour télécommande
35 ms ouverture avec LUB32 pour télécommande
35 ms ouverture avec LUB38 pour télécommande
70 ms fermeture avec LUB12 pour télécommande
70 ms fermeture avec LUB32 pour télécommande
70 ms fermeture avec LUB38 pour télécommande

Environment

ip degree of protection IP20 face avant et borniers câblés se conformer à CEI 60947-1
IP20 autres faces se conformer à CEI 60947-1
IP40 zone de connexion extérieure de la face avant se conformer à CEI 60947-1

operating altitude 2000 m

product certificates CE
UL
CSA
CCC
EAC
ASEFA
ATEX
Marine

standards EN 60947-6-2
CEI 60947-6-2
UL 60947-4-1, avec cloison de phase
CSA C22.2 No 60947-4-1, avec cloison de phase

fire resistance 960 °C pièces supportant des composants sous tension se conformer à CEI 60695-2-12
650 °C se conformer à CEI 60695-2-12

immunity to voltage dips 70 % / 500 ms se conformer à CEI 61000-4-11

thermal dissipation 2 W pour télécommande avec LUB12
3 W pour télécommande avec LUB32
3 W pour télécommande avec LUB38

operating temperature -25…70 °C

resistance to radiated fields 10 V/m 3 se conformer à CEI 61000-4-3

storage room temperature -40…85 °C

mechanical shock resistance 10 gn puissance pôles ouverts se conformer à CEI 60068-2-27
15 gn puissance pôles fermés se conformer à CEI 60068-2-27

where of non-dissipative shock 1 kV mode série se conformer à CEI 60947-6-2
2 kV mode commun se conformer à CEI 60947-6-2

vibration resistance 2 gn 5…300 Hz puissance pôles ouverts se conformer à CEI 60068-2-6
4 gn 5…300 Hz puissance pôles fermés se conformer à CEI 60068-2-6

resistance to radioelectric fields 10 V se conformer à CEI 61000-4-6

protective treatment TH se conformer à CEI 60068

resistance to electrostatic discharges 8 kV niveau 3 en plein air se conformer à CEI 6100-4-11
8 kV niveau 4 avec contact se conformer à CEI 6100-4-11

resistance to fast transients 2 kV catégorie 3 liaison série se conformer à CEI 61000-4-4
4 kV catégorie 4 tous les circuits sauf pour les connexions en série se conformer à CEI 61000-4-4
