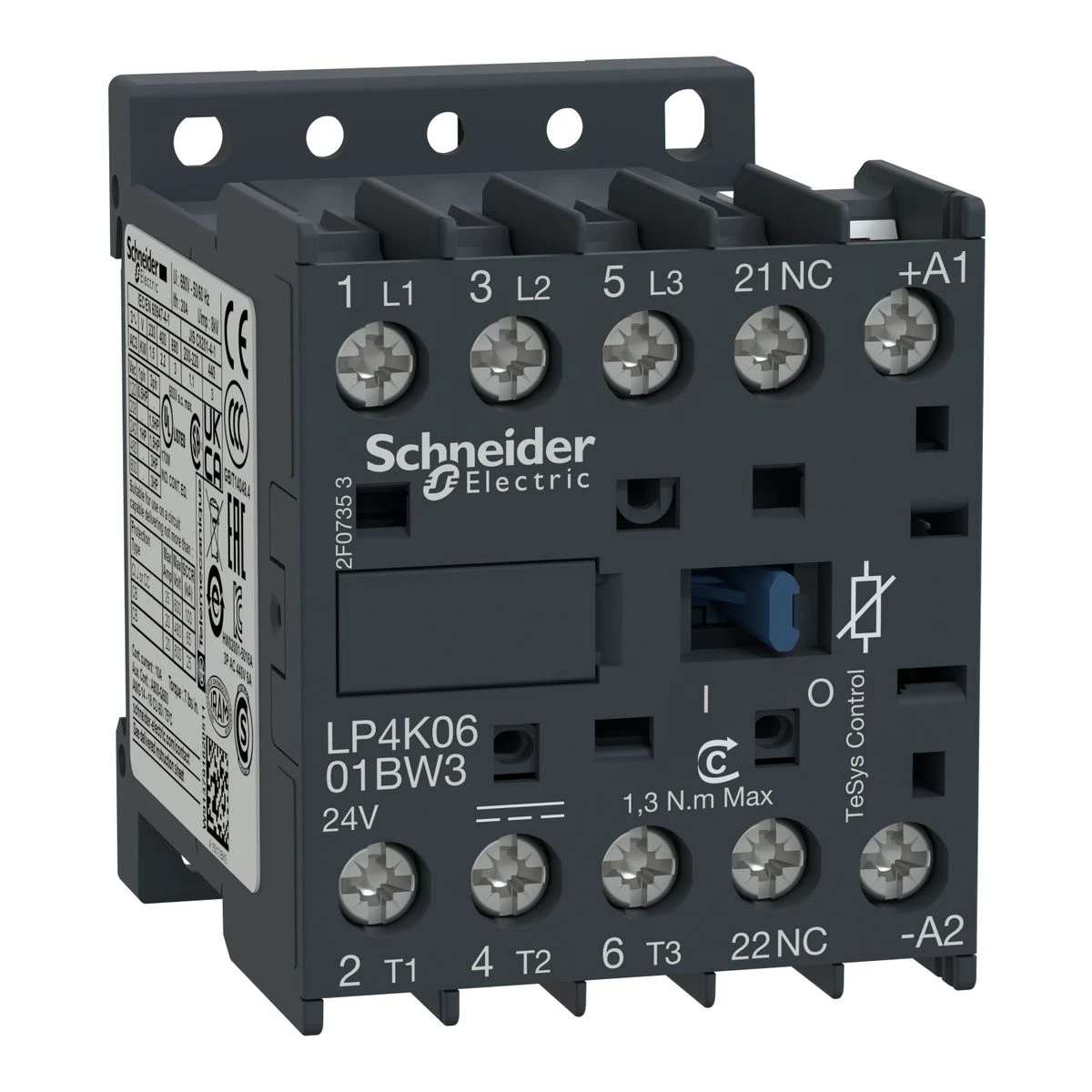

LP4K0601BW3 - Contactor, TeSys K, 3P, AC-3/AC-3e, 440V, 6A, 1NC aux, 24V DC low consumption coil - Schneider Electric

Expected in 2-4 weeks EAN: 3389110428551

EAN: 3389110428551

23,42 € excl. VAT

28,57 € incl. VAT

Text About:

Contactor, TeSys K, 3P, AC-3/AC-3e, 440V, 6A, 1NC aux, 24V DC low consumption coil - Schneider Electric

In cart

28,57 €

SPECIFICATIONS

Main

product range TeSys K

Range TeSys

job category AC-3
AC-4
AC-3e

name of the device LP4K

switch application Commande moteur (AC-3)

type of product or equipment Contacteur

composition of the poles 3F

[ui] rated insulation voltage Circuit de puissance: 600 V se conformer à UL 508
Circuit de puissance: 690 V se conformer à CEI 60947-4-1
Circuit de signalisation: 690 V se conformer à CEI 60947-4-1
Circuit de signalisation: 690 V se conformer à CEI 60947-5-1
Circuit de signalisation: 600 V se conformer à UL 508
Circuit de puissance: 600 V se conformer à CSA C22.2 No 14
Circuit de signalisation: 600 V se conformer à CSA C22.2 No 14

average impedance 3 mOhm - Ith 20 A 50 Hz pour circuit de puissance

Complementary

[ie] rated operational current 6 A à <= 440 V CA AC-3 pour circuit de puissance
6 A à <= 440 V CA AC-3e pour circuit de puissance

[ue] rated operational voltage Circuit de puissance: 690 V CA 50/60 Hz
Circuit de signalisation: <= 690 V CA 50/60 Hz

[ics] rated service breaking capacity 110 A à 415 V se conformer à CEI 60947
110 A à 440 V se conformer à CEI 60947
80 A à 500 V se conformer à CEI 60947
110 A à 220...230 V se conformer à CEI 60947
110 A à 380...400 V se conformer à CEI 60947
70 A à 660...690 V se conformer à CEI 60947

[ith] conventional thermal current 20 A à <50 °C) pour circuit de puissance
10 A à <50 °C) pour circuit de signalisation

caliber of the fuse to be associated 25 A gG à <= 440 V pour circuit de puissance
25 A aM pour circuit de puissance
10 A gG pour circuit de signalisation se conformer à CEI 60947
10 A gG pour circuit de signalisation se conformer à VDE 0660

average consumption on hold in w 1,8 W à 20 °C

Handle front plate colour 58 mm

tightening torque 0,8…1,3 N.m - sur borniers à vis-étrier cruciforme Philips n° 2
0,8…1,3 N.m - sur borniers à vis-étrier plat Ø 6 mm
0,8…1,3 N.m - sur borniers à vis-étrier pozidriv n°2

[uimp] rated impulse withstand voltage 8 kV

auxiliary contacts 1 "O"

minimum switching current 5 mA pour circuit de signalisation

product weight 0,235 kg

type of auxiliary contacts type instantané 1 "O"

control circuit voltage range Opérationnel: 0,7 à 1,30 Uc (à <50 °C)
Perte de niveau: 0,1 à 0,7 Uc (à <50 °C)

mechanical endurance 30 Mcycles

width (w) 45 mm

Flame retardance V1 se conformer à UL 94
Exigence 2 se conformer à NF F 16-101
Exigence 2 se conformer à NF F 16-102

rated rms inrush power 110 A CA pour circuit de puissance se conformer à NF C 63-110
110 A CA pour circuit de puissance se conformer à CEI 60947
110 A CA pour circuit de signalisation se conformer à CEI 60947

depth 57 mm

mounting bracket Platine
Rail

maximum inrush power in w 1,8 W (à 20 °C)

operating time 10…20 ms désexcitation bobine + ouverture "F"
30…40 ms excitation bobine + fermeture "F"

security reliability level B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1
B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1

max command speed 3600 cyc/h

minimum switching voltage 17 V pour circuit de signalisation

coil technology Suppresseur à diode de limite de crête bidirectionnel incorporé

Poles description 3P

Environment

operating altitude 2000 m sans déclassement

product certificates UL
CSA
UKCA

overvoltage category III

operating ambient air temperature -25…50 °C

storage room temperature -50…80 °C

insulation resistance > 10 MΩ pour circuit de signalisation
