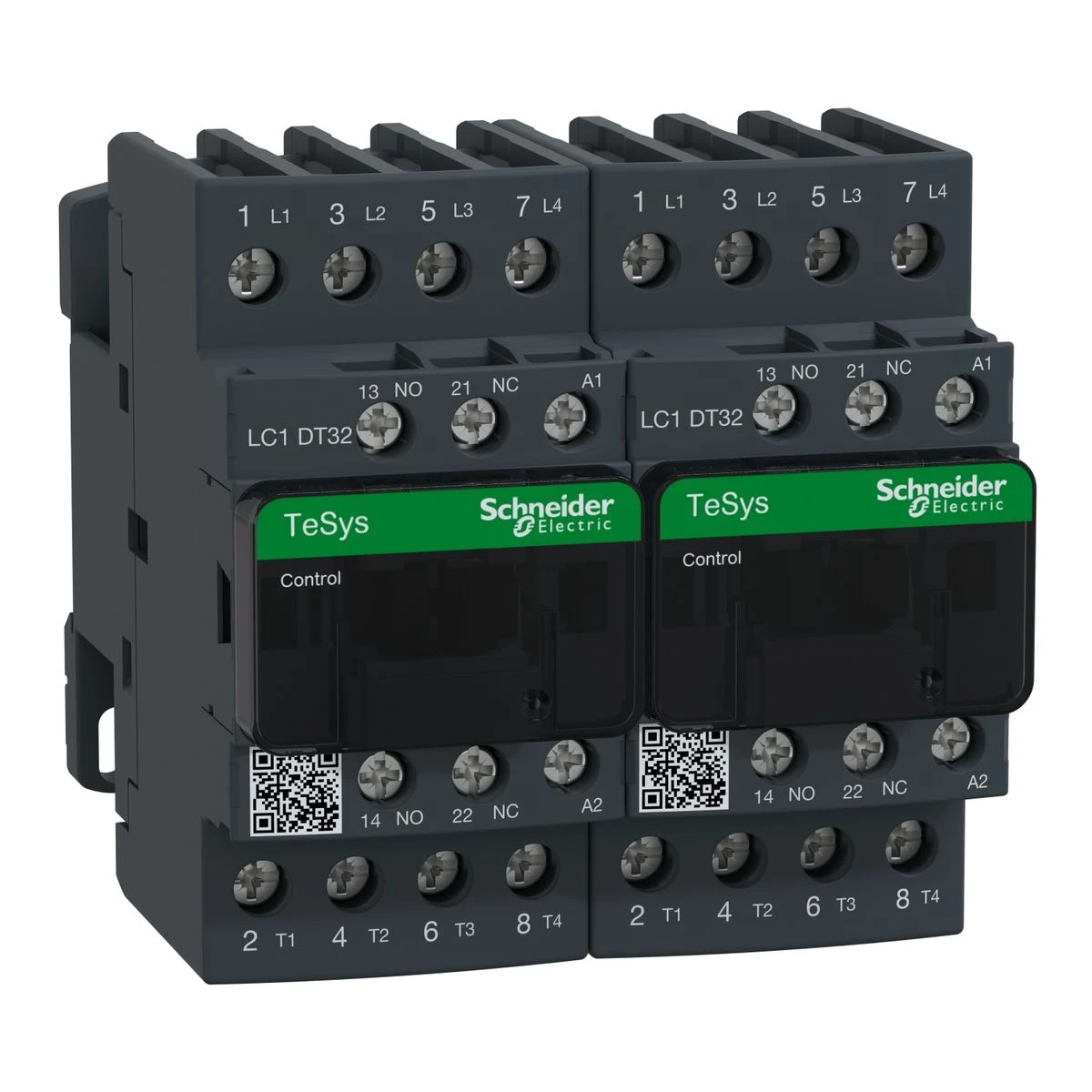

LC2DT32P7 - Changeover contactor, TeSys Deca, 4P(4 NO), AC-1, 0 to 440V, 32A, 230VAC coil - Schneider Electric

Expected in 2-4 weeks EAN: 3389110246100

EAN: 3389110246100

124,91 € excl. VAT

152,39 € incl. VAT

Text About:

Changeover contactor, TeSys Deca, 4P(4 NO), AC-1, 0 to 440V, 32A, 230VAC coil - Schneider Electric

In cart

152,39 €

SPECIFICATIONS

Main

Range TeSys
TeSys Deca

[uc] control circuit voltage 230 V CA 50/60 Hz

job category AC-1

name of the device LC2D

switch application Charge résistive (AC-1)

type of product or equipment Contacteur inverseur

Product Name TeSys D
TeSys Deca

[ui] rated insulation voltage Circuit de puissance: 690 V se conformer à CEI 60947-4-1
Circuit de puissance: 600 V CSA certifié
Circuit de puissance: 600 V UL certifié
Circuit de signalisation: 690 V se conformer à CEI 60947-1
Circuit de signalisation: 600 V CSA certifié
Circuit de signalisation: 600 V UL certifié

control circuit type CA à 50/60 Hz

composition of the power pole contacts 4F

average impedance 2,5 mOhm - Ith 32 A 50 Hz pour circuit de puissance

Complementary

[ie] rated operational current 32 A (à <60 °C) à <= 440 V CA AC-1 pour circuit de puissance

[ue] rated operational voltage Circuit de puissance: <= 690 V CA 25...400 Hz
Circuit de puissance: <= 300 V CC

[ics] rated service breaking capacity 300 A à 440 V pour circuit de puissance se conformer à CEI 60947

[icw] rated short-time withstand current 40 A à <40 °C - 10 min pour circuit de puissance
84 A à <40 °C - 1 min pour circuit de puissance
145 A à <40 °C - 10 s pour circuit de puissance
240 A à <40 °C - 1s pour circuit de puissance
100 A - 1s pour circuit de signalisation
120 A - 500 ms pour circuit de signalisation
140 A - 100 ms pour circuit de signalisation

[ith] conventional thermal current 10 A à <60 °C) pour circuit de signalisation
32 A à <60 °C) pour circuit de puissance

caliber of the fuse to be associated 10 A gG pour circuit de signalisation se conformer à CEI 60947-5-1
50 A gG à <= 690 V coordination type 1 pour circuit de puissance
35 A gG à <= 690 V coordination type 2 pour circuit de puissance

Handle front plate colour 91 mm

tightening torque Télécommande :1,7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm
Télécommande :1,7 N.m - sur borniers à vis-étrier - avec tournevis cruciforme Philips n° 2
Circuit de puissance :1,7 N.m - sur connecteur - avec tournevis plat Ø 6 mm
Circuit de puissance :1,7 N.m - sur connecteur - avec tournevis cruciforme Philips n° 2
Télécommande :1,7 N.m - sur borniers à vis-étrier - avec tournevis pozidriv n°2
Circuit de puissance :2,5 N.m - sur borniers à vis-étrier - avec tournevis pozidriv n°2

[uimp] rated impulse withstand voltage 6 kV se conformer à CEI 60947

auxiliary contacts 1 "O" + 1 "F"

average fuel consumption when going 7,5 VA 60 Hz cos phi 0,3 (à 20 °C)
7 VA 50 Hz cos phi 0,3 (à 20 °C)

minimum switching current 5 mA pour circuit de signalisation

product weight 0,85 kg

type of auxiliary contacts type liés mécaniquement 1 "O" + 1 "F" se conformer à CEI 60947-5-1
type contact miroir 1 "O" se conformer à CEI 60947-4-1

electrical life 1 Mcycles 32 A AC-1 à Ue <= 440 V

connection mode Télécommande : borniers à vis-étrier 1 câble(s) 1…4 mm²souple sans extrémité de câble
Télécommande : borniers à vis-étrier 2 câble(s) 1…4 mm²souple sans extrémité de câble
Télécommande : borniers à vis-étrier 1 câble(s) 1…4 mm²souple avec extrémité de câble
Télécommande : borniers à vis-étrier 2 câble(s) 1…2,5 mm²souple avec extrémité de câble
Télécommande : borniers à vis-étrier 1 câble(s) 1…4 mm²rigide
Télécommande : borniers à vis-étrier 2 câble(s) 1…4 mm²rigide
Circuit de puissance : connecteur 1 câble(s) 2,5…10 mm²souple sans extrémité de câble
Circuit de puissance : connecteur 2 câble(s) 2,5…10 mm²souple sans extrémité de câble
Circuit de puissance : connecteur 1 câble(s) 2,5…10 mm²souple avec extrémité de câble
Circuit de puissance : connecteur 2 câble(s) 2,5…10 mm²souple avec extrémité de câble
Circuit de puissance : connecteur 1 câble(s) 2,5…16 mm²rigide
Circuit de puissance : connecteur 2 câble(s) 2,5…16 mm²rigide

type of lock Mécanique

control circuit voltage range 0,3 à 0,6 Uc -40…70 °C perte de niveau CA 50/60 Hz
0,8 à 1,1 Uc -40…60 °C opérationnel CA 50 Hz
0,85…1,1 Uc -40…60 °C opérationnel CA 60 Hz
1...1,1 Uc 60…70 °C opérationnel CA 50/60 Hz

mechanical endurance 15 Mcycles

width (w) 90 mm

mechanical robustness Vibrations contacteur ouvert: 2 Gn, 5 à 300 Hz
Vibrations contacteur fermé: 4 Gn, 5 à 300 Hz
Chocs contacteur fermé: 15 Gn pour 11 ms
Chocs contacteur ouvert: 8 Gn pour 11 ms

Flame retardance V1 se conformer à UL 94

product presentation Prémonté, avec raccordements électriques précâblés

rated rms inrush power 140 A CA pour circuit de signalisation se conformer à CEI 60947-5-1
250 A CC pour circuit de signalisation se conformer à CEI 60947-5-1
300 A à 440 V pour circuit de puissance se conformer à CEI 60947

depth 98 mm

mounting bracket Platine
Rail

frequency Avec

signaling circuit frequency 25 à 400 Hz

calling power goes 70 VA 60 Hz cos phi 0,75 (à 20 °C)
70 VA 50 Hz cos phi 0,75 (à 20 °C)

operating time 12…22 ms fermeture
4…19 ms ouverture

power loss per pole 2,5 W AC-1

security reliability level B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1
B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1

max command speed 3600 cyc/h à <60 °C

minimum switching voltage 17 V pour circuit de signalisation

non-overlap time 1,5 ms sur désexcitation entre contact NC et NO
1,5 ms sur excitation entre contact NC et NO

coil technology Sans module d'antiparasitage intégré

Poles description 4P

Environment

degree of pollution 3

ip degree of protection IP20 face avant se conformer à CEI 60529

operating altitude 0...3000 m

product certificates UL
CSA
RINA
GOST
CCC
DNV
LROS (Lloyds register of shipping)
GL
BV
UKCA

overvoltage category III

standards CSA C22.2 No 14
EN 60947-4-1
EN 60947-5-1
CEI 60947-4-1
CEI 60947-5-1
UL 508
CEI 60335-1

fire resistance 850 °C se conformer à CEI 60695-2-1

thermal dissipation 2…3 W à 50/60 Hz

operating temperature -40…60 °C
60…70 °C avec réduction de courant

storage room temperature -60…80 °C

climatic resistance se conformer à IACS E10
se conformer à IEC 60947-1 Annex Q category D

protective treatment TH se conformer à CEI 60068-2-30

insulation resistance > 10 MΩ pour circuit de signalisation
