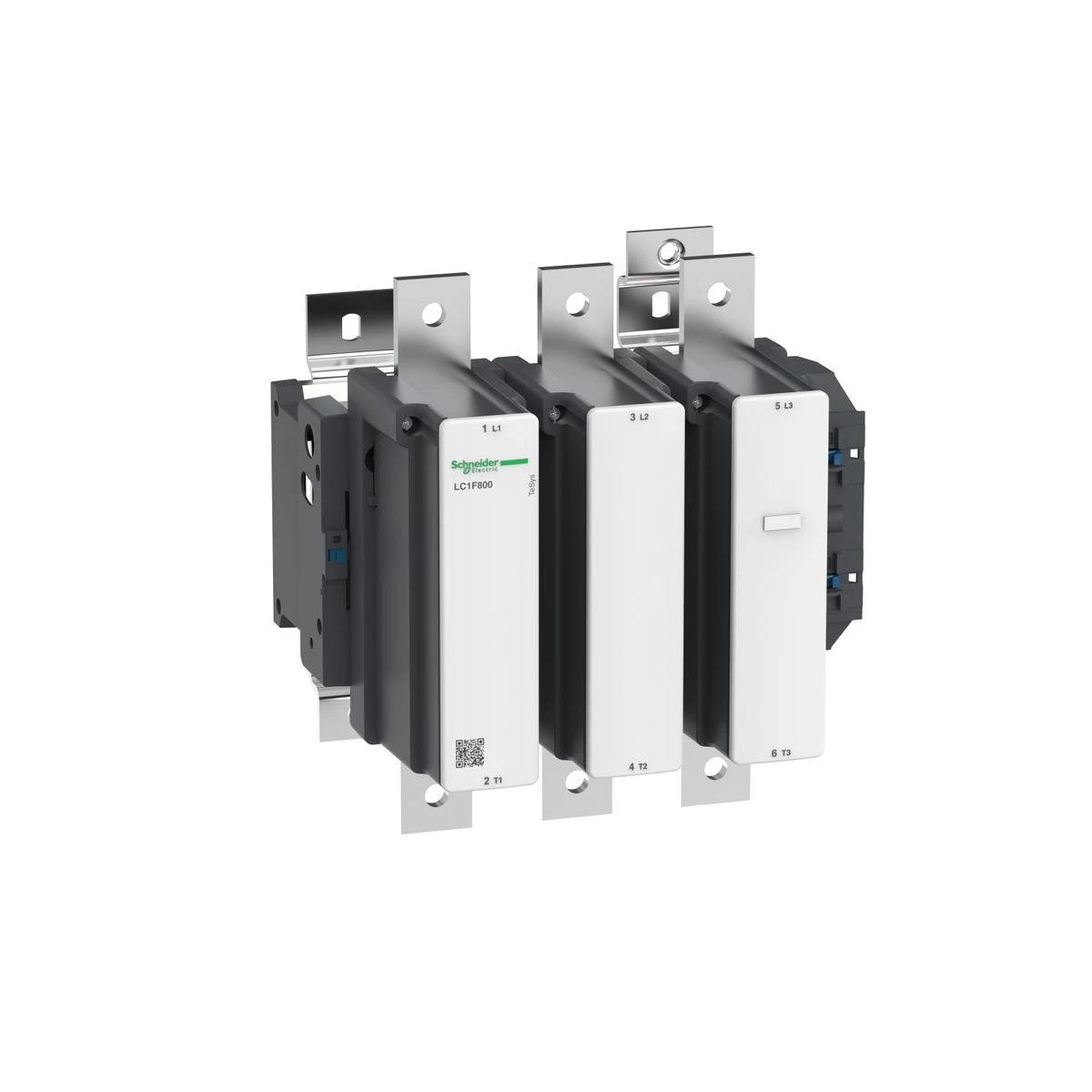

LC1F800MW - TeSys F contactor - 3P (3 NO) - AC-3 - <= 440 V 800 A - coil 220...230 V DC - Schneider Electric

Expected in 2-4 weeks EAN: 3389110790610

EAN: 3389110790610

3 812,54 € excl. VAT

4 651,30 € incl. VAT

Text About:

TeSys F contactor - 3P (3 NO) - AC-3 - <= 440 V 800 A - coil 220...230 V DC - Schneider Electric

In cart

4 651,30 €

SPECIFICATIONS

Main

product range TeSys F

Range TeSys

[uc] control circuit voltage 220...230 V CC
220...240 V CA 40...400 Hz

job category AC-4
AC-1
AC-3

name of the device LC1F

switch application Commande moteur (AC-3)
Charge résistive (AC-1)

type of product or equipment Contacteur

[ui] rated insulation voltage 1000 V se conformer à CEI 60947-4-1
1500 V se conformer à VDE 0110 gr C

control circuit type CC standard
CA à 40...400 Hz

composition of the power pole contacts 3F

motor power kW 450 kW à 1000 V CA 50/60 Hz (AC-3)
450 kW à 500 V CA 50/60 Hz (AC-3)
475 kW à 660...690 V CA 50/60 Hz (AC-3)
110 kW à 400 V CA 50/60 Hz (AC-4)
450 kW à 380...400 V CA 50/60 Hz (AC-3)
450 kW à 415 V CA 50/60 Hz (AC-3)
450 kW à 440 V CA 50/60 Hz (AC-3)
250 kW à 220...230 V CA 50/60 Hz (AC-3)

average impedance 0,12 mOhm - Ith 1000 A 50 Hz

Complementary

[ie] rated operational current 1000 A (à <40 °C) à <= 440 V CA AC-1
800 A (à <55 °C) à <= 440 V CA AC-3

[ue] rated operational voltage <= 1000 V CA 50/60 Hz
<= 460 V CC

compatibility code LC1F

[ics] rated service breaking capacity 6400 A se conformer à CEI 60947-4-1

[icw] rated short-time withstand current 5500 A à <40 °C - 10 s
4600 A à <40 °C - 30 s
3600 A à <40 °C - 1 min
2600 A à <40 °C - 3 min
1700 A à <40 °C - 10 min

[ith] conventional thermal current 1000 A à <40 °C)

caliber of the fuse to be associated 1000 A gG à <= 440 V
800 A aM à <= 440 V

average consumption on hold in w 12 W à 20 °C

Handle front plate colour 304 mm

tightening torque Télécommande :1,2 N.m
Circuit de puissance :58 N.m

[uimp] rated impulse withstand voltage 8 kV

mechanical life 5 Mcycles

product weight 18,75 kg

connection mode Télécommande : borniers à vis-étrier 1 câble(s) 1…4 mm²souple sans extrémité de câble
Télécommande : borniers à vis-étrier 2 câble(s) 1…4 mm²souple sans extrémité de câble
Télécommande : borniers à vis-étrier 1 câble(s) 1…4 mm²souple avec extrémité de câble
Télécommande : borniers à vis-étrier 2 câble(s) 1…2,5 mm²souple avec extrémité de câble
Télécommande : borniers à vis-étrier 1 câble(s) 1…4 mm²rigide sans extrémité de câble
Télécommande : borniers à vis-étrier 2 câble(s) 1…4 mm²rigide sans extrémité de câble
Circuit de puissance : barre 2 câble(s) - section du jeu de barre : 60 x 5 mm
Circuit de puissance : raccordement par boulonnage

control circuit voltage range Opérationnel: 0,85…1,1 Uc (à 55 °C)
Perte de niveau: 0,3 à 0,5 Uc (à 55 °C)

width (w) 309 mm

depth 255 mm

engine power range 250…500 kW à 200…240 V 3 phases
250…500 kW à 380…440 V 3 phases
110…220 kW à 200…240 V 3 phases
250…500 kW à 480…500 V 3 phases

mounting bracket Platine

maximum inrush power in w 1900 W (à 20 °C)

operating time 40…50 ms ouverture
60…80 ms fermeture

power loss per pole 120 W AC-1
77 W AC-3

max command speed 600 cyc/h à <55 °C

contactor coil voltage 220 V CC standard
230 V CC standard
220 V CA standard
230 V CA standard
240 V CA standard

motor starter type Contacteur en ligne direct

Poles description 3P

Environment

ip degree of protection IP20 face avant avec protecteurs se conformer à CEI 60529
IP20 face avant avec protecteurs se conformer à VDE 0106

operating altitude 3000 m sans réduction de courant

product certificates ABS
UL
CCC
CSA
RMRoS
CB
UKCA

ambient air temperature for operation -5…55 °C

operating ambient temperature -5…55 °C

overvoltage category III

standards CEI 60947-1
JIS C8201-4-1
EN 60947-4-1
EN 60947-1
CEI 60947-4-1

thermal dissipation 12 W

storage room temperature -60…80 °C

protective treatment TH
