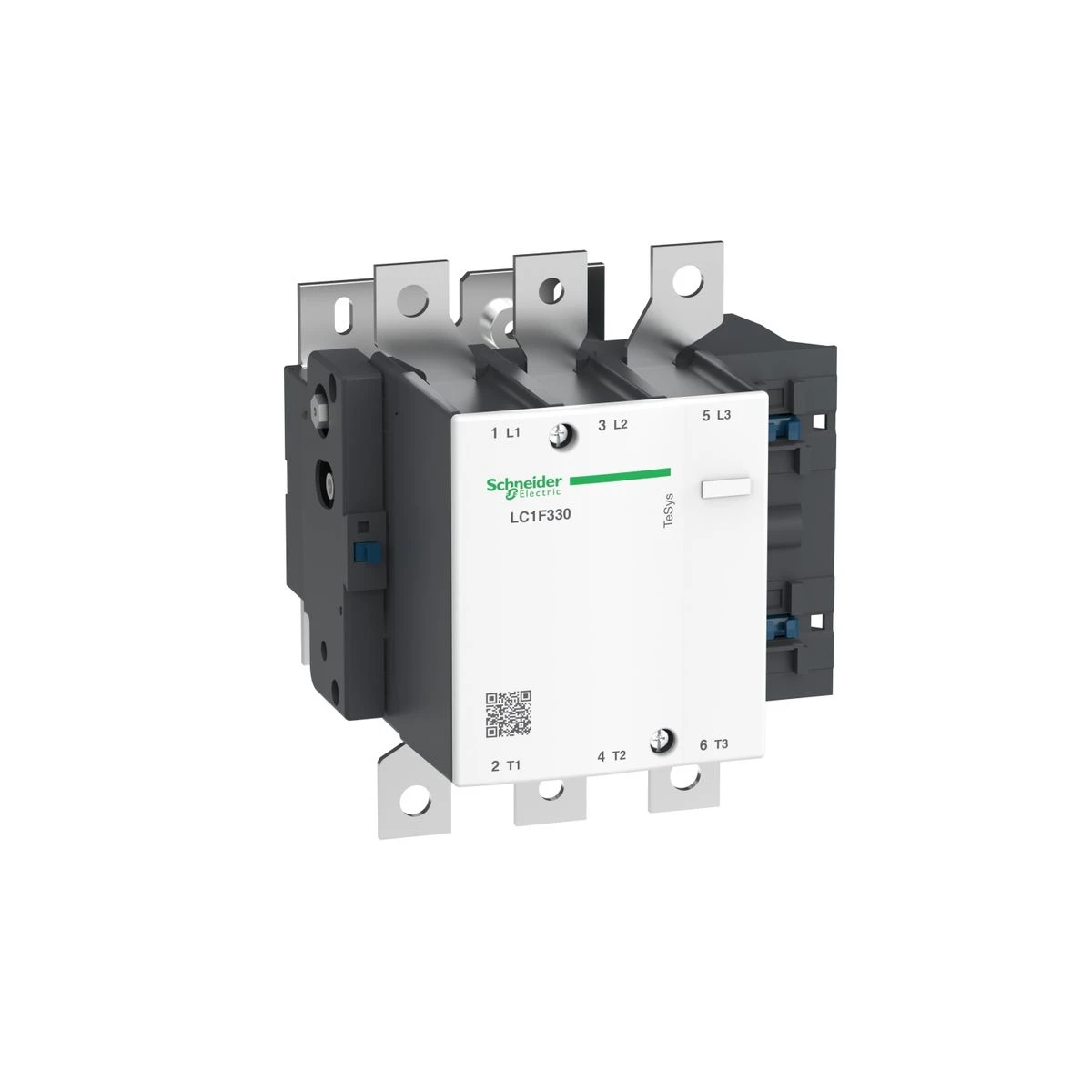

LC1F330M7 - TeSys F contactor - 3P (3 NO) - AC-3 - <= 440 V 330 A - coil 220 V AC - Schneider Electric

Expected in 2-4 weeks EAN: 3389110460254

EAN: 3389110460254

775,82 € excl. VAT

946,50 € incl. VAT

Text About:

TeSys F contactor - 3P (3 NO) - AC-3 - <= 440 V 330 A - coil 220 V AC - Schneider Electric

In cart

946,50 €

SPECIFICATIONS

Main

product range TeSys F

Range TeSys

[uc] control circuit voltage 220 V CA 40...400 Hz

job category AC-3
AC-4
AC-1

name of the device LC1F

switch application Commande moteur (AC-3)
Charge résistive (AC-1)

type of product or equipment Contacteur

[ui] rated insulation voltage 1000 V se conformer à CEI 60947-4-1
1500 V se conformer à VDE 0110 gr C

control circuit type CA à 40...400 Hz

composition of the power pole contacts 3F

motor power kW 160 kW à 380...400 V CA 50/60 Hz (AC-3)
180 kW à 415 V CA 50/60 Hz (AC-3)
200 kW à 440 V CA 50/60 Hz (AC-3)
200 kW à 500 V CA 50/60 Hz (AC-3)
220 kW à 660...690 V CA 50/60 Hz (AC-3)
160 kW à 1000 V CA 50/60 Hz (AC-3)
100 kW à 220...230 V CA 50/60 Hz (AC-3)
59 kW à 400 V CA 50/60 Hz (AC-4)

average impedance 0,28 mOhm - Ith 400 A 50 Hz

Complementary

[ie] rated operational current 400 A (à <40 °C) à <= 440 V CA AC-1
330 A (à <55 °C) à <= 440 V CA AC-3

[ue] rated operational voltage <= 1000 V CA 50/60 Hz
<= 460 V CC

compatibility code LC1F

[ics] rated service breaking capacity 2640 A se conformer à CEI 60947-4-1

[icw] rated short-time withstand current 2650 A à <40 °C - 10 s
1800 A à <40 °C - 30 s
1300 A à <40 °C - 1 min
900 A à <40 °C - 3 min
750 A à <40 °C - 10 min

[ith] conventional thermal current 400 A à <40 °C)

caliber of the fuse to be associated 400 A aM à <= 440 V
500 A gG à <= 440 V

Handle front plate colour 206 mm

tightening torque Télécommande :1,2 N.m
Circuit de puissance :35 N.m

[uimp] rated impulse withstand voltage 8 kV

average fuel consumption when going 10 VA, 40...400 Hz cos phi 0,9 (à 20 °C)

mechanical life 10 Mcycles

product weight 8,6 kg

average consumption on call going 650 VA, 40...400 Hz cos phi 0,9 (à 20 °C)

connection mode Télécommande : borniers à vis-étrier 1 câble(s) 1…4 mm²souple sans extrémité de câble
Télécommande : borniers à vis-étrier 2 câble(s) 1…4 mm²souple sans extrémité de câble
Télécommande : borniers à vis-étrier 1 câble(s) 1…4 mm²souple avec extrémité de câble
Télécommande : borniers à vis-étrier 2 câble(s) 1…2,5 mm²souple avec extrémité de câble
Télécommande : borniers à vis-étrier 1 câble(s) 1…4 mm²rigide sans extrémité de câble
Télécommande : borniers à vis-étrier 2 câble(s) 1…4 mm²rigide sans extrémité de câble
Circuit de puissance : bornes à anneau 1 câble(s) 240 mm²
Circuit de puissance : barre 2 câble(s) - section du jeu de barre : 30 x 5 mm
Circuit de puissance : raccordement par boulonnage

control circuit voltage range Opérationnel: 0,85…1,1 Uc 40...400 Hz (à 55 °C)
Perte de niveau: 0,35 à 0,55 Uc 40...400 Hz (à 55 °C)

width (w) 213 mm

depth 219 mm

engine power range 55…100 kW à 200…240 V 3 phases
110…220 kW à 480…500 V 3 phases
110…220 kW à 380…440 V 3 phases

mounting bracket Platine

operating time 40…65 ms fermeture
100…170 ms ouverture

power loss per pole 44 W AC-1
31 W AC-3

max command speed 2400 cyc/h à <55 °C

contactor coil voltage 220 V CA standard

motor starter type Contacteur en ligne direct

Poles description 3P

Environment

ip degree of protection IP20 face avant avec protecteurs se conformer à CEI 60529
IP20 face avant avec protecteurs se conformer à VDE 0106

operating altitude 3000 m sans réduction de courant

product certificates LROS (Lloyds register of shipping)
CB
UL
BV
ABS
RMRoS
RINA
CSA
DNV
UKCA

ambient air temperature for operation -40…70 °C

operating ambient temperature -5…55 °C

overvoltage category III

standards EN 60947-1
EN 60947-4-1
JIS C8201-4-1
CEI 60947-4-1
CEI 60947-1

thermal dissipation 8 W

storage room temperature -60…80 °C

protective treatment TH
