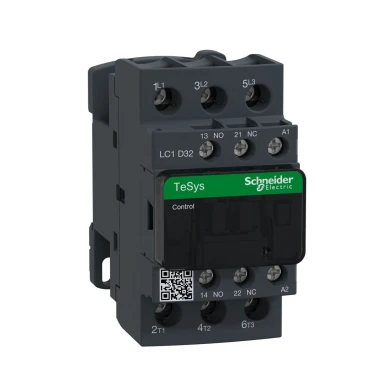

LC1D32B7 - Contactor, TeSys Deca, 3P(3 NO), AC-3/AC-3e, 0 to 440V, 32A, 24VAC 50/60Hz coil - Schneider Electric

2 In stock EAN: 3389110350135

EAN: 3389110350135

57,44 €

Text About:

Contactor, TeSys Deca, 3P(3 NO), AC-3/AC-3e, 0 to 440V, 32A, 24VAC 50/60Hz coil - Schneider Electric

In cart

57,44 €

SPECIFICATIONS

Main

product range TeSys Deca

[uc] control circuit voltage 24 V CA 50/60 Hz

job category AC-3
AC-4
AC-1
AC-3e

name of the device LC1D

switch application Charge résistive (AC-1)
Commande moteur (AC-3)

type of product or equipment Contacteur

[ui] rated insulation voltage Circuit de puissance: 690 V se conformer à CEI 60947-4-1
Circuit de puissance: 600 V CSA certifié
Circuit de puissance: 600 V UL certifié
Circuit de signalisation: 690 V se conformer à CEI 60947-1
Circuit de signalisation: 600 V CSA certifié
Circuit de signalisation: 600 V UL certifié

control circuit type CA à 50/60 Hz standard

engine power hp 2 hp à 115 V CA 50/60 Hz pour monophasé moteurs
5 hp à 230/240 V CA 50/60 Hz pour monophasé moteurs
7,5 hp à 200/208 V CA 50/60 Hz pour 3 phases moteurs
10 hp à 230/240 V CA 50/60 Hz pour 3 phases moteurs
20 hp à 460/480 V CA 50/60 Hz pour 3 phases moteurs
30 hp à 575/600 V CA 50/60 Hz pour 3 phases moteurs

composition of the power pole contacts 3F

motor power kW 7,5 kW à 220...230 V CA 50/60 Hz (AC-3)
15 kW à 380...400 V CA 50/60 Hz (AC-3)
15 kW à 415...440 V CA 50/60 Hz (AC-3)
18,5 kW à 500 V CA 50/60 Hz (AC-3)
18,5 kW à 660...690 V CA 50/60 Hz (AC-3)
7,5 kW à 400 V CA 50/60 Hz (AC-4)
7,5 kW à 220...230 V CA 50/60 Hz (AC-3e)
15 kW à 380...400 V CA 50/60 Hz (AC-3e)
15 kW à 415...440 V CA 50/60 Hz (AC-3e)
18,5 kW à 500 V CA 50/60 Hz (AC-3e)
18,5 kW à 660...690 V CA 50/60 Hz (AC-3e)

average impedance 2 mOhm - Ith 50 A 50 Hz pour circuit de puissance

Complementary

[ie] rated operational current 32 A (à <60 °C) à <= 440 V CA AC-3 pour circuit de puissance
50 A (à <60 °C) à <= 440 V CA AC-1 pour circuit de puissance
32 A (à <60 °C) à <= 440 V CA AC-3e pour circuit de puissance

[ue] rated operational voltage Circuit de puissance: <= 690 V CA 25...400 Hz
Circuit de puissance: <= 300 V CC

compatibility code LC1D

[ics] rated service breaking capacity 550 A à 440 V pour circuit de puissance se conformer à CEI 60947

[icw] rated short-time withstand current 260 A à <40 °C - 10 s pour circuit de puissance
430 A à <40 °C - 1s pour circuit de puissance
60 A à <40 °C - 10 min pour circuit de puissance
138 A à <40 °C - 1 min pour circuit de puissance
100 A - 1s pour circuit de signalisation
120 A - 500 ms pour circuit de signalisation
140 A - 100 ms pour circuit de signalisation

[ith] conventional thermal current 10 A à <60 °C) pour circuit de signalisation
50 A à <60 °C) pour circuit de puissance

caliber of the fuse to be associated 10 A gG pour circuit de signalisation se conformer à CEI 60947-5-1
63 A gG à <= 690 V coordination type 1 pour circuit de puissance
63 A gG à <= 690 V coordination type 2 pour circuit de puissance

Handle front plate colour 85 mm

tightening torque Télécommande :1,7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm
Télécommande :1,7 N.m - sur borniers à vis-étrier - avec tournevis cruciforme Philips n° 2
Circuit de puissance :2,5 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm
Circuit de puissance :2,5 N.m - sur borniers à vis-étrier - avec tournevis cruciforme Philips n° 2
Télécommande :1,7 N.m - sur borniers à vis-étrier - avec tournevis pozidriv n°2
Circuit de puissance :2,5 N.m - sur borniers à vis-étrier - avec tournevis pozidriv n°2

[uimp] rated impulse withstand voltage 6 kV se conformer à CEI 60947

auxiliary contacts 1 "O" + 1 "F"

average fuel consumption when going 7,5 VA 60 Hz cos phi 0,3 (à 20 °C)
7 VA 50 Hz cos phi 0,3 (à 20 °C)

minimum switching current 5 mA pour circuit de signalisation

product weight 0,375 kg

type of auxiliary contacts type liés mécaniquement 1 "O" + 1 "F" se conformer à CEI 60947-5-1
type contact miroir 1 "O" se conformer à CEI 60947-4-1

contact compatibility M2

electrical life 1,65 Mcycles 32 A AC-3 à Ue <= 440 V
1,4 Mcycles 50 A AC-1 à Ue <= 440 V
1,65 Mcycles 25 A AC-3e à Ue <= 440 V

connection mode Télécommande: borniers à vis-étrier 1 1…4 mm² - rigidité du câble: souple sans embout
Télécommande: borniers à vis-étrier 2 1…4 mm² - rigidité du câble: souple sans embout
Télécommande: borniers à vis-étrier 1 1…4 mm² - rigidité du câble: souple avec embout
Télécommande: borniers à vis-étrier 2 1…2,5 mm² - rigidité du câble: souple avec embout
Télécommande: borniers à vis-étrier 1 1…4 mm² - rigidité du câble: rigide sans embout
Télécommande: borniers à vis-étrier 2 1…4 mm² - rigidité du câble: rigide sans embout
Circuit de puissance: borniers à vis-étrier 1 2,5…10 mm² - rigidité du câble: souple sans embout
Circuit de puissance: borniers à vis-étrier 2 2,5…10 mm² - rigidité du câble: souple sans embout
Circuit de puissance: borniers à vis-étrier 1 1…10 mm² - rigidité du câble: souple avec embout
Circuit de puissance: borniers à vis-étrier 2 1,5…6 mm² - rigidité du câble: souple avec embout
Circuit de puissance: borniers à vis-étrier 1 1,5…10 mm² - rigidité du câble: rigide sans embout
Circuit de puissance: borniers à vis-étrier 2 2,5…10 mm² - rigidité du câble: rigide sans embout

control circuit voltage range 0,3 à 0,6 Uc -40…70 °C perte de niveau CA 50/60 Hz
0,8 à 1,1 Uc -40…60 °C opérationnel CA 50 Hz
0,85…1,1 Uc -40…60 °C opérationnel CA 60 Hz
1...1,1 Uc 60…70 °C opérationnel CA 50/60 Hz

mechanical endurance 15 Mcycles

width (w) 45 mm

mechanical robustness Vibrations contacteur ouvert (2 Gn, 5 à 300 Hz)
Vibrations contacteur fermé (4 Gn, 5 à 300 Hz)
Chocs contacteur fermé (15 Gn pour 11 ms)
Chocs contacteur ouvert (8 Gn pour 11 ms)

Flame retardance V1 se conformer à UL 94

rated rms inrush power 140 A CA pour circuit de signalisation se conformer à CEI 60947-5-1
250 A CC pour circuit de signalisation se conformer à CEI 60947-5-1
550 A à 440 V pour circuit de puissance se conformer à CEI 60947

depth 92 mm

mounting bracket Rail
Platine

frequency Avec

signaling circuit frequency 25 à 400 Hz

calling power goes 70 VA 60 Hz cos phi 0,75 (à 20 °C)
70 VA 50 Hz cos phi 0,75 (à 20 °C)

operating time 12…22 ms fermeture
4…19 ms ouverture

power loss per pole 2 W AC-3
5 W AC-1
2 W AC-3e

security reliability level B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1
B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1

max command speed 3600 cyc/h à <60 °C

minimum switching voltage 17 V pour circuit de signalisation

non-overlap time 1,5 ms sur désexcitation entre contact NC et NO
1,5 ms sur excitation entre contact NC et NO

coil technology Sans module d'antiparasitage intégré

Poles description 3P

Environment

degree of pollution 3

ip degree of protection IP20 face avant se conformer à CEI 60529

operating altitude 0...3000 m

product certificates UL
DNV
CCC
CSA
LROS (Lloyds register of shipping)
GOST
RINA
BV
GL
UKCA

ambient air temperature for operation -40…60 °C
60…70 °C avec réduction de courant

overvoltage category III

standards CSA C22.2 No 14
EN 60947-4-1
EN 60947-5-1
CEI 60947-4-1
CEI 60947-5-1
UL 508
CEI 60335-1

fire resistance 850 °C se conformer à CEI 60695-2-1

thermal dissipation 2…3 W à 50/60 Hz

climatic resistance se conformer à IACS E10 exposition à la chaleur humide
se conformer à IEC 60947-1 Annex Q category D exposition à la chaleur humide

protective treatment TH se conformer à CEI 60068-2-30

insulation resistance > 10 MΩ pour circuit de signalisation
