Main
product range
TeSys D
TeSys Deca
Range
TeSys
TeSys Deca
[uc] control circuit voltage
100...250 V CA 50/60 Hz
100...250 V CC
job category
AC-3
AC-1
AC-3e
name of the device

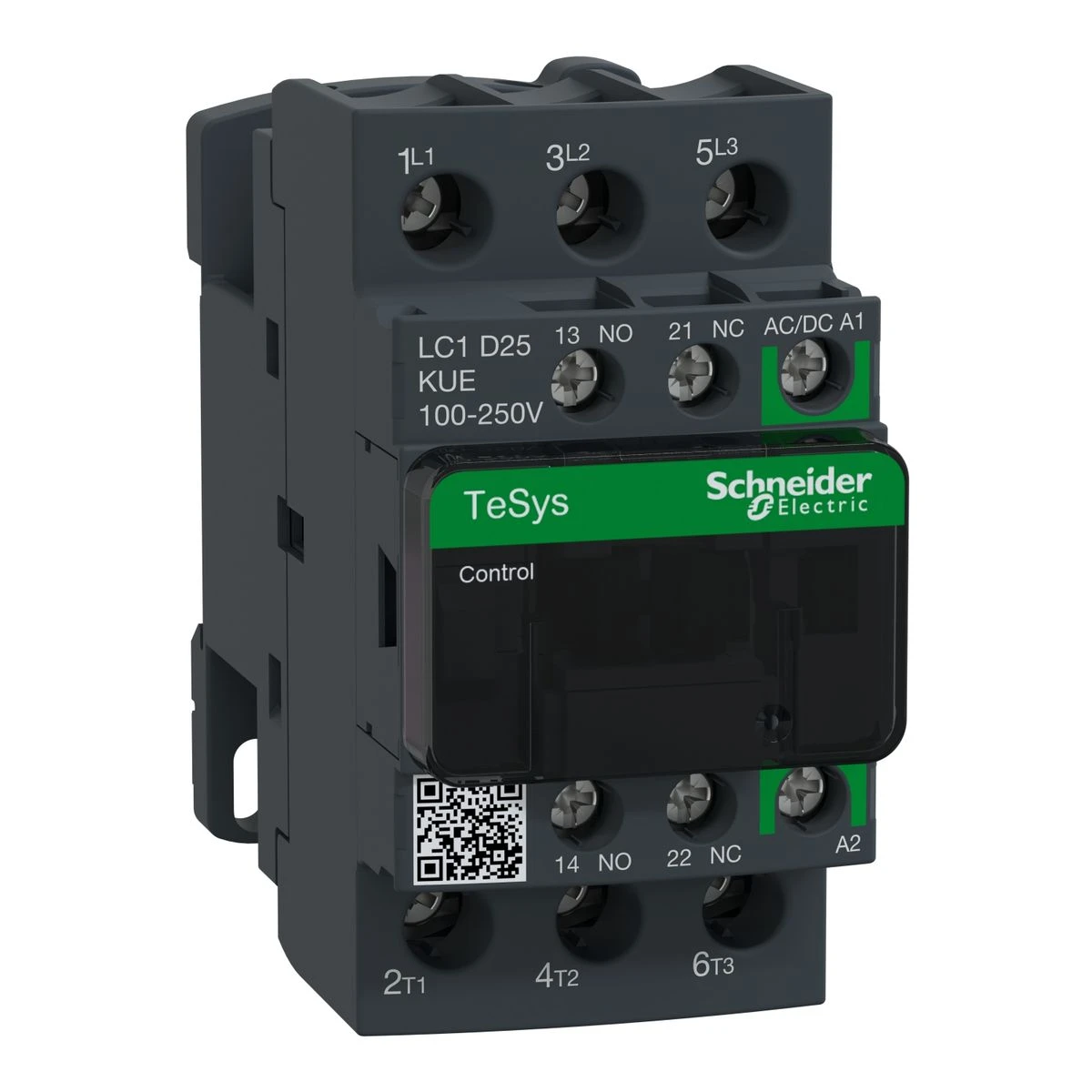

LC1D
switch application
Commande moteur (AC-3)
Charge résistive (AC-1)
type of product or equipment
Contacteur
[ui] rated insulation voltage
Circuit de puissance: 690 V se conformer à CEI 60947-4-1
Circuit de signalisation: 690 V se conformer à CEI 60947-1
control circuit type
CA/CC à 50/60 Hz CA/CC électronique
engine power hp
2 hp à 115 V CA 60 Hz pour monophasé moteurs
3 hp à 230/240 V CA 60 Hz pour monophasé moteurs
7,5 hp à 200/208 V CA 60 Hz pour 3 phases moteurs
7,5 hp à 230/240 V CA 60 Hz pour 3 phases moteurs
15 hp à 460/480 V CA 60 Hz pour 3 phases moteurs
20 hp à 575/600 V CA 60 Hz pour 3 phases moteurs
composition of the power pole contacts
3F
motor power kW
5,5 kW à 220...230 V CA 50 Hz (AC-3)
11 kW à 380...400 V CA 50 Hz (AC-3)
11 kW à 415 V CA 50 Hz (AC-3)
11 kW à 440 V CA 50 Hz (AC-3)
15 kW à 500 V CA 50 Hz (AC-3)
15 kW à 660...690 V CA 50 Hz (AC-3)
5,5 kW à 220...230 V CA 50 Hz (AC-3e)
11 kW à 380...400 V CA 50 Hz (AC-3e)
11 kW à 415 V CA 50 Hz (AC-3e)
11 kW à 440 V CA 50 Hz (AC-3e)
15 kW à 500 V CA 50 Hz (AC-3e)
15 kW à 660...690 V CA 50 Hz (AC-3e)
average impedance
2 mOhm - Ith 40 A 50 Hz pour circuit de puissance
Complementary
[ie] rated operational current
25 A (à <60 °C) à <= 440 V AC-3 pour circuit de puissance
40 A (à <60 °C) à <= 440 V AC-1 pour circuit de puissance
25 A (à <60 °C) à <= 440 V AC-3e pour circuit de puissance
[ue] rated operational voltage
Circuit de puissance: <= 690 V CA 25...400 Hz
compatibility code
LC1D
[ics] rated service breaking capacity
450 A à 440 V pour circuit de puissance se conformer à CEI 60947
[icw] rated short-time withstand current
100 A - 1s pour circuit de signalisation
120 A - 500 ms pour circuit de signalisation
140 A - 100 ms pour circuit de signalisation
50 A à <40 °C - 10 min pour circuit de puissance
120 A à <40 °C - 1 min pour circuit de puissance
240 A à <40 °C - 10 s pour circuit de puissance
380 A à <40 °C - 1s pour circuit de puissance
[ith] conventional thermal current
10 A à <60 °C) pour circuit de signalisation
40 A à <60 °C) pour circuit de puissance
caliber of the fuse to be associated
10 A gG pour circuit de signalisation se conformer à CEI 60947-5-1
63 A gG à <= 690 V coordination type 1 pour circuit de puissance
40 A gG à <= 690 V coordination type 2 pour circuit de puissance
average consumption on hold in w
1,1 W à 20 °C
Handle front plate colour
85 mm
tightening torque
Télécommande :1,7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm
Télécommande :1,7 N.m - sur borniers à vis-étrier - avec tournevis cruciforme Philips n° 2
Circuit de puissance :2,5 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm
Circuit de puissance :2,5 N.m - sur borniers à vis-étrier - avec tournevis cruciforme Philips n° 2
Circuit de puissance :2,5 N.m - sur borniers à vis-étrier - avec tournevis pozidriv n°2 M4
Télécommande :1,7 N.m - sur borniers à vis-étrier - avec tournevis pozidriv n°2 M3,5
[uimp] rated impulse withstand voltage
6 kV se conformer à CEI 60947
auxiliary contacts
1 "O" + 1 "F"
average fuel consumption when going
1,6 VA 50/60 Hz (à 20 °C)
minimum switching current
5 mA pour circuit de signalisation
product weight
0,433 kg
type of auxiliary contacts
type liés mécaniquement 1 "O" + 1 "F" se conformer à CEI 60947-5-1
type contact miroir 1 "O" se conformer à CEI 60947-4-1
electrical life
2 Mcycles 21 A AC-3 à Ue <= 440 V
0,9 Mcycles 40 A AC-1 à Ue <= 440 V
2 Mcycles 21 A AC-3e à Ue <= 440 V
connection mode
Télécommande: borniers à vis-étrier 1 1…4 mm² - rigidité du câble: souple sans embout
Télécommande: borniers à vis-étrier 2 1…4 mm² - rigidité du câble: souple sans embout
Télécommande: borniers à vis-étrier 1 1…4 mm² - rigidité du câble: souple avec embout
Télécommande: borniers à vis-étrier 2 1…2,5 mm² - rigidité du câble: souple avec embout
Télécommande: borniers à vis-étrier 1 1…4 mm² - rigidité du câble: rigide
Télécommande: borniers à vis-étrier 2 1…4 mm² - rigidité du câble: rigide
Circuit de puissance: borniers à vis-étrier 1 2,5…10 mm² - rigidité du câble: souple sans embout
Circuit de puissance: borniers à vis-étrier 2 2,5…10 mm² - rigidité du câble: souple sans embout
Circuit de puissance: borniers à vis-étrier 1 1…10 mm² - rigidité du câble: souple avec embout
Circuit de puissance: borniers à vis-étrier 2 1,5…6 mm² - rigidité du câble: souple avec embout
Circuit de puissance: borniers à vis-étrier 1 1,5…10 mm² - rigidité du câble: rigide
Circuit de puissance: borniers à vis-étrier 2 2,5…10 mm² - rigidité du câble: rigide
control circuit voltage range
<= 0,1 Uc -40…70 °C perte de niveau CA/CC
0,85…1,1 Uc -40…60 °C opérationnel CA/CC
1...1,1 Uc 60…70 °C opérationnel CA/CC
mechanical endurance
15 Mcycles
width (w)
45 mm
mechanical robustness
Vibrations contacteur ouvert (2 Gn, 5 à 300 Hz)
Vibrations contacteur fermé (4 Gn, 5 à 300 Hz)
Chocs contacteur fermé (15 Gn pour 11 ms)
Chocs contacteur ouvert (8 Gn pour 11 ms)
Flame retardance
V1 se conformer à UL 94
rated rms inrush power
140 A CA pour circuit de signalisation se conformer à CEI 60947-5-1
250 A CC pour circuit de signalisation se conformer à CEI 60947-5-1
450 A à 440 V pour circuit de puissance se conformer à CEI 60947
depth
92 mm
mounting bracket
Platine
Rail
frequency
Avec
maximum inrush power in w
18 W (à 20 °C)
signaling circuit frequency
25 à 400 Hz
calling power goes
25 VA 50/60 Hz (à 20 °C)
operating time
De 45 à 55 ms fermeture
20...90 ms ouverture
power loss per pole
3,2 W AC-1
1,25 W AC-3
1,25 W AC-3e
security reliability level
B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1
B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1
max command speed
3600 cyc/h à <60 °C
minimum switching voltage
17 V pour circuit de signalisation
non-overlap time
1,5 ms sur désexcitation entre contact NC et NO
1,5 ms sur excitation entre contact NC et NO
coil technology
Limitation de crête bidirectionnelle intégrée
Poles description
3P
Environment
degree of pollution
3
ip degree of protection
IP20 face avant se conformer à CEI 60529
operating altitude
0...3000 m
product certificates
CCC
CSA
EAC
UL
KC
DNV-GL
LROS (Lloyds register of shipping)
UKCA
ambient air temperature for operation
-40…60 °C
60…70 °C avec réduction de courant
overvoltage category
III
standards
EN/CEI 60947-4-1
EN/CEI 60947-5-1
UL 60947-4-1
CSA C22.2 No 60947-4-1
CEI 60335-1
fire resistance
850 °C se conformer à CEI 60695-2-1
thermal dissipation
1,1 W à 50/60 Hz
climatic resistance
se conformer à IACS E10 exposition à la chaleur humide
se conformer à IEC 60947-1 Annex Q category D exposition à la chaleur humide
insulation resistance
> 10 MΩ pour circuit de signalisation
