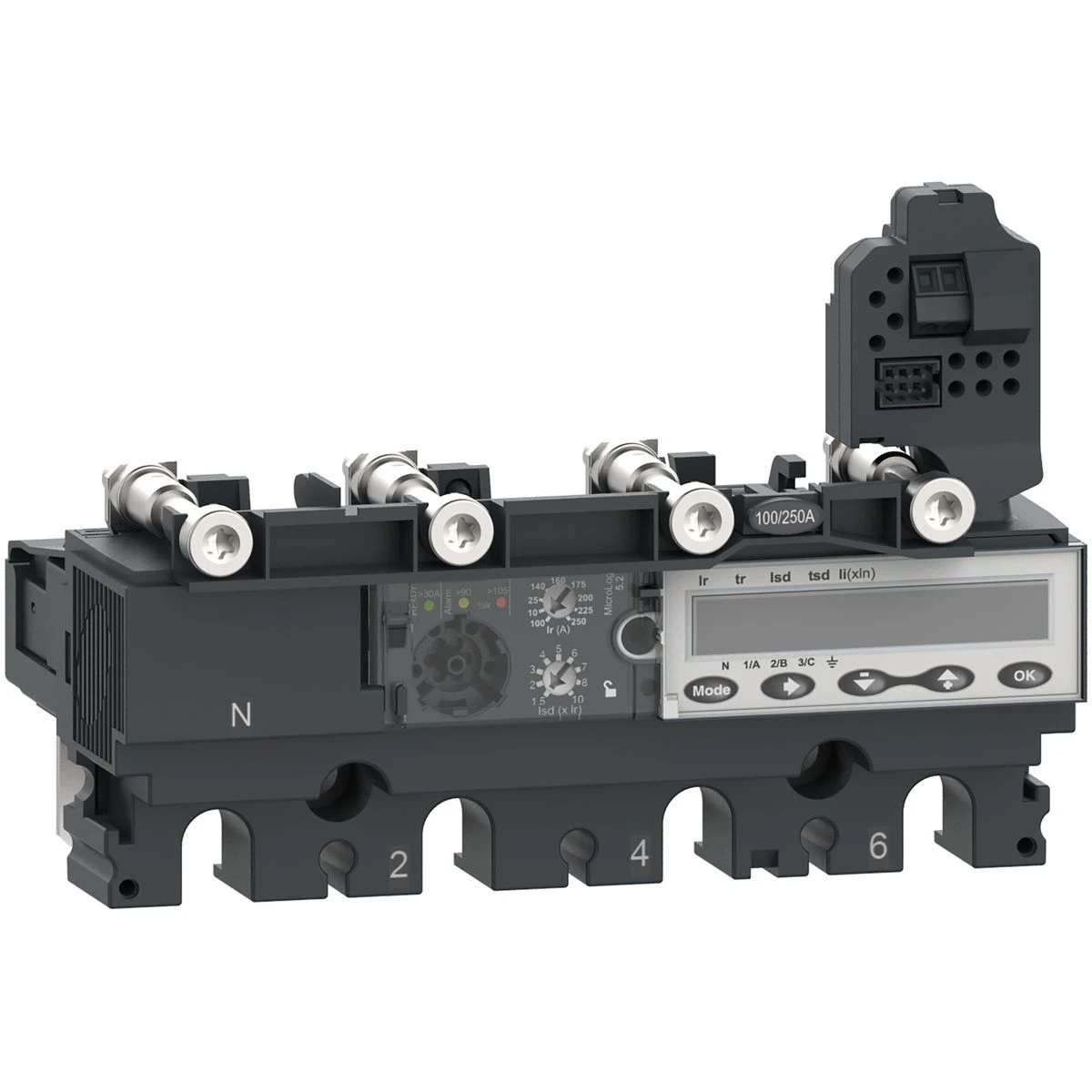

C1645E160 - Trip unit MicroLogic 5.2E, ComPacT NSX160/250, 4 poles, electronic basic protections, energy meter, 160A rating - Schneider Electric

Expected in 2-4 weeks EAN: 3606482000117

EAN: 3606482000117

511,50 € excl. VAT

624,03 € incl. VAT

Text About:

Trip unit MicroLogic 5.2E, ComPacT NSX160/250, 4 poles, electronic basic protections, energy meter, 160A rating - Schneider Electric

In cart

624,03 €

SPECIFICATIONS

Main

product range ComPacT NSX100...250 nouvelle génération

Range ComPacT nouvelle génération

type of product or equipment Déclencheur

trigger protection functions LSI

circuit breaker installation mode Fixe

neutral pole position Gauche

trigger name Micrologic 5.2 E

type of trigger Électronique

protected poles 3d + N/2
4d
3D + OSN
3d

Complementary

[ue] rated operational voltage 690 V CA 50/60 Hz

application Distribution

electrical data logging Indicateurs de maintenance

range compatibility ComPacT nouvelle génération NSX160
ComPacT nouvelle génération NSX250

short-time protection threshold setting range [isd] 1,5...10 x Ir

trigger caliber 160 A à 40 °C

tsd short time protection time delay setting Réglable

setting the differential protection time delay δt Réglable 9 positions

type of measurement Compteur d'énergie

Data recording Mesure de l'énergie
Paramètres de protection et d'alarme
Historiques temps emboutissage et tableaux des événements
Valeurs instantanées et de demande
Indicateurs de maintenance
Demande de courant et puissance
Qualité d'alimentation
Maximètres/minimètres

network frequency 50/60 Hz

thermal memory 20 minutes avant et après le déclenchement

Local signalling pourprêt à fonctionner DEL clignotante (vert)
poursurcharge DEL 105 % Ir (rouge)
poursurcharge DEL 90 % Ir (orange)

long time protection time delay setting range [tr] 15…400 s à 1,5 x Ir
0,35…11 s à 7,2 x Ir
0,5…16 s à 6 x Ir

short time protection time delay setting range [tsd] 0…0,4 s I²t=off
0,1…0,4 s I²t=on

setting range of the long-time protection threshold [ir] (thermal protection) 63...160 A

instantaneous protection threshold setting range [ii] (short-circuit protection) 1,5 à 15 x In

neutral protection setting 0,5 x Ir (3d + N/2)
1 x Ir (4d)
1,6 x Ir (3D + OSN)
Aucune protection (3d)

Network type CA

differential protection Sans

tr long time protection time delay setting Réglable

instantaneous protection sensor setting ii (short circuit protection) Réglable

ir long time protection sensor setting (thermal protection) Réglable 9 positions

type of display Afficheur LCD

kind of protection L : for protection surcharge (long retard)
S : for protection court retard
I : for protection instantanée contre court-circuit

zsi logic selective latch area Avec

Poles description 4P

Environment

degree of pollution 3 se conformer à CEI 60947-1

ip degree of protection IP40 se conformer à CEI 60529

class of protection against electric shock Classe II

standards EN/CEI 60947-2

operating ambient air temperature -25…70 °C

storage room temperature -40…85 °C
