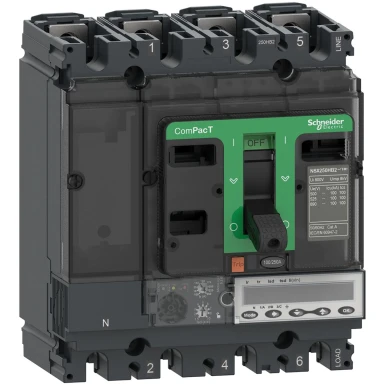

C10W45E100 - Circuit breaker, ComPacT NSX100HB2, 100kA/690VAC, 4 poles, MicroLogic 5.2E trip unit 100A - Schneider Electric

Expected in 2-4 weeks EAN: 3606482002425

EAN: 3606482002425

1 256,44 € excl. VAT

1 532,85 € incl. VAT

Text About:

Circuit breaker, ComPacT NSX100HB2, 100kA/690VAC, 4 poles, MicroLogic 5.2E trip unit 100A - Schneider Electric

In cart

1 532,85 €

SPECIFICATIONS

Main

Range ComPacT nouvelle génération

sectioning ability Oui se conformer à EN/CEI 60947-2

job category Catégorie A

name of the device NSX100HB2

type of product or equipment Disjoncteur

Product Name ComPacT NSX nouvelle génération

[ui] rated insulation voltage 800 V CA 50/60 Hz

trigger protection functions LSI

circuit breaker installation mode Fixe

performance level HB2 100 kA 690 V CA

neutral pole position Gauche

trigger name Micrologic 5.2 E

type of trigger Électronique

ultimate short-circuit breaking capacity [icu] 100 kA Icu à 500 V CA 50/60 Hz se conformer à CEI 60947-2
100 kA Icu à 525 V CA 50/60 Hz se conformer à CEI 60947-2
100 kA Icu à 660/690 V CA 50/60 Hz se conformer à CEI 60947-2

protected poles 4d
3D + OSN
3d + N/2
3d

Complementary

"no" connection 35 mm

[in] rated operational current 100 A à 40 °C

[ue] rated operational voltage 690 V CA 50/60 Hz

application Distribution

[ics] rated service breaking capacity 100 kA à 500 V CA 50/60 Hz se conformer à CEI 60947-2
100 kA à 525 V CA 50/60 Hz se conformer à CEI 60947-2
100 kA à 660/690 V CA 50/60 Hz se conformer à CEI 60947-2

short-time protection threshold setting range [isd] 1,5...10 x Ir

Handle front plate colour 161 mm

trigger caliber 100 A à 40 °C

[uimp] rated impulse withstand voltage 8 kV

product weight 2,4 kg

tsd short time protection time delay setting Réglable 5 positions

electrical life 20000 cycle à 440 V In/2
10000 cycle à 440 V In
10000 cycle à 690 V In/2
5000 cycle à 690 V In

setting the differential protection time delay δt Réglable 9 positions

type of measurement Compteur d'énergie

Data recording Demande de courant et puissance
Valeurs instantanées et de demande
Qualité d'alimentation
Indicateurs de maintenance
Mesure de l'énergie
Historiques temps emboutissage et tableaux des événements
Paramètres de protection et d'alarme
Maximètres/minimètres

mechanical endurance 20000 cycle

width (w) 140 mm

network frequency 50/60 Hz

thermal memory 20 minutes avant et après le déclenchement

Local signalling pourprêt à fonctionner DEL clignotante (vert)
poursurcharge DEL 105 % Ir (rouge)
poursurcharge DEL 90 % Ir (orange)

long time protection time delay setting range [tr] 15…400 s à 1,5 x Ir
0,5…16 s à 6 x Ir
0,35…11 s à 7,2 x Ir

short time protection time delay setting range [tsd] 0…0,4 s I²t=off
0,1…0,4 s I²t=on

setting range of the long-time protection threshold [ir] (thermal protection) 40...100 A

upstream connection Façade

downstream connection Façade

instantaneous protection threshold setting range [ii] (short-circuit protection) 1,5 à 15 x In

number of slots for electrical auxiliaries 5 slot(s)

mounting bracket Plaque arrière

depth (p) 86 mm

Network type CA

differential protection Sans

mounting position Horizontal et vertical
Flat on the back

power loss per pole 4,7 W

tr long time protection time delay setting Réglable

instantaneous protection sensor setting ii (short circuit protection) Réglable

ir long time protection sensor setting (thermal protection) Réglable 9 positions

order type Par maneton

type of display Afficheur LCD

kind of protection L : for protection surcharge (long retard)
S : for protection court retard
I : for protection instantanée contre court-circuit

zsi logic selective latch area Avec

Poles description 4P

Environment

degree of pollution 3 se conformer à CEI 60664-1

ip degree of protection IP40 se conformer à CEI 60529

operating altitude 0...2000 m sans réduction de courant
2000 m...5000 m avec réduction de courant

product certificates Marine
EAC
CCC

class of protection against electric shock Classe II

operating ambient temperature -25…70 °C

overvoltage category Classe II

standards EN/CEI 60947

relative humidity 0…95 %

shock resistance ik IK07 se conformer à CEI 62262

storage room temperature -40…85 °C
