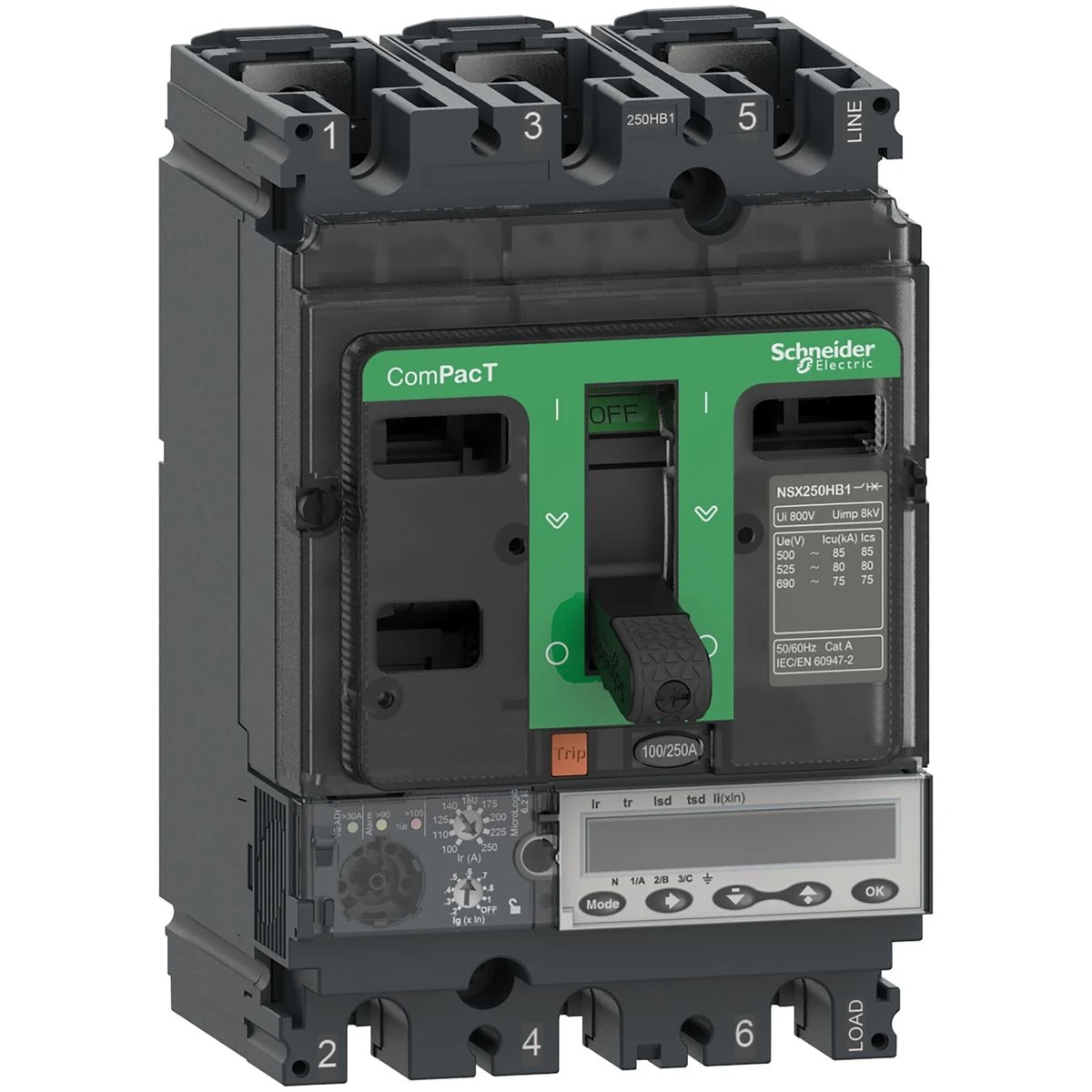

C10V36E040 - Circuit breaker, ComPacT NSX100HB1, 75kA/690VAC, 3 poles, MicroLogic 6.2E trip unit 40A - Schneider Electric

Expected in 2-4 weeks EAN: 3606482001671

EAN: 3606482001671

1 149,59 €

Text About:

Circuit breaker, ComPacT NSX100HB1, 75kA/690VAC, 3 poles, MicroLogic 6.2E trip unit 40A - Schneider Electric

In cart

1 149,59 €

SPECIFICATIONS

Main

Range ComPacT nouvelle génération

sectioning ability Oui se conformer à EN/CEI 60947-2

job category Catégorie A

name of the device NSX100HB1

type of product or equipment Disjoncteur

Product Name ComPacT NSX nouvelle génération

[ui] rated insulation voltage 800 V CA 50/60 Hz

trigger protection functions LSIG

circuit breaker installation mode Fixe

performance level HB1 75 kA 690 V CA

trigger name Micrologic 6.2 E

type of trigger Électronique

ultimate short-circuit breaking capacity [icu] 85 kA Icu à 500 V CA 50/60 Hz se conformer à CEI 60947-2
80 kA Icu à 525 V CA 50/60 Hz se conformer à CEI 60947-2
75 kA Icu à 660/690 V CA 50/60 Hz se conformer à CEI 60947-2

protected poles 3d

Complementary

"no" connection 35 mm

[in] rated operational current 40 A à 40 °C

[ue] rated operational voltage 690 V CA 50/60 Hz

application Distribution

[ics] rated service breaking capacity 85 kA à 500 V CA 50/60 Hz se conformer à CEI 60947-2
80 kA à 525 V CA 50/60 Hz se conformer à CEI 60947-2
75 kA à 660/690 V CA 50/60 Hz se conformer à CEI 60947-2

short-time protection threshold setting range [isd] 1, 5 à 15 x In

Handle front plate colour 161 mm

trigger caliber 40 A à 40 °C

[uimp] rated impulse withstand voltage 8 kV

earth protection time delay setting range [tg] 0…0,4 s I²t=off
0,1…0,4 s I²t=on

product weight 2,05 kg

earth fault protection threshold setting range [ig] 0,4…1 x In
Activation Ig on/off

tsd short time protection time delay setting Réglable

electrical life 20000 cycle à 440 V In/2
10000 cycle à 440 V In
10000 cycle à 690 V In/2
5000 cycle à 690 V In

setting the differential protection time delay δt Réglable

type of measurement Compteur d'énergie

Data recording Demande de courant et puissance
Indicateurs de maintenance
Valeurs instantanées et de demande
Maximètres/minimètres
Historiques temps emboutissage et tableaux des événements
Mesure de l'énergie
Qualité d'alimentation
Paramètres de protection et d'alarme

mechanical endurance 20000 cycle

width (w) 105 mm

network frequency 50/60 Hz

thermal memory 20 minutes avant et après le déclenchement

Local signalling pourprêt à fonctionner DEL clignotante (vert)
poursurcharge DEL 105 % Ir (rouge)
poursurcharge DEL 90 % Ir (orange)

setting the earth fault protection time delay tg Réglable 5 positions

long time protection time delay setting range [tr] 15…400 s à 1,5 x Ir
0,5…16 s à 6 x Ir
0,35…11 s à 7,2 x Ir

short time protection time delay setting range [tsd] 0…0,4 s I²t=off
0,1…0,4 s I²t=on

setting range of the long-time protection threshold [ir] (thermal protection) 18...40 A

upstream connection Façade

downstream connection Façade

instantaneous protection threshold setting range [ii] (short-circuit protection) 1,5 à 15 x In

number of slots for electrical auxiliaries 5 slot(s)

ig earth fault protection sensor setting Réglable 9 positions

mounting bracket Plaque arrière

depth (p) 86 mm

Network type CA

differential protection Sans

mounting position Horizontal et vertical
Flat on the back

power loss per pole 1,34 W

tr long time protection time delay setting Réglable

instantaneous protection sensor setting ii (short circuit protection) Réglable

ir long time protection sensor setting (thermal protection) Réglable 9 positions

order type Par maneton

type of display Afficheur LCD

kind of protection L : for protection surcharge (long retard)
S : for protection court retard
I : for protection instantanée contre court-circuit
G : for protection court-circuit à la masse

zsi logic selective latch area Avec

Poles description 3P

Environment

degree of pollution 3 se conformer à CEI 60664-1

ip degree of protection IP40 se conformer à CEI 60529

operating altitude 0...2000 m sans réduction de courant
2000 m...5000 m avec réduction de courant

product certificates Marine
CCC
EAC

class of protection against electric shock Classe II

operating ambient temperature -25…70 °C

overvoltage category Classe II

standards EN/CEI 60947

relative humidity 0…95 %

shock resistance ik IK07 se conformer à CEI 62262

storage room temperature -40…85 °C
