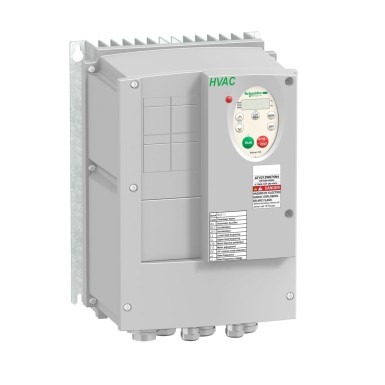

Complementary
feed
Alimentation interne pour le potentiomètre de référence (1 à 10 kOhm): 10,5 V CC +/- 5 %, <10 A, type de protection: protection contre les surcharges et courts-circuits
Alimentation interne: 24 V CC (21…27 V), <200 A, type de protection: protection contre les surcharges et courts-circuits
[un] rated nominal voltage
380…480 V - 15...10 %
specific application
HVAC
maximum switching current
5 A à 250 V AC sur résistive charge - cos phi = 1 - L/R = 0 ms (FL, R)
5 A à 30 V CC sur résistive charge - cos phi = 1 - L/R = 0 ms (FL, R)
2 A à 250 V AC sur inductive charge - cos phi = 0,4 - L/R = 7 ms (FL, R)
2 A à 30 V CC sur inductive charge - cos phi = 0,4 - L/R = 7 ms (FL, R)
response time
FM 2 ms, tolérance +/- 0,5 ms pour analogique sortie(s)
FLA, FLC 7 ms, tolérance +/- 0,5 ms pour numérique sortie(s)
FLB, FLC 7 ms, tolérance +/- 0,5 ms pour numérique sortie(s)
RY, RC 7 ms, tolérance +/- 0,5 ms pour numérique sortie(s)
data formats
8 bits, 1 bit d'arrêt, bits de parité impairs, pairs ou non configurables
Handle front plate colour
297 mm
tightening torque
1,3 N.m, 11,5 livres par pouce (L1/R, L2/S, L3/T)
0,6 N.m (VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES)
minimum switching current
3 mA à 24 V CC pour relais logique configurable
product weight
7 kg
marking
CE
output voltage
<= tension d'alimentation
width (w)
215 mm
network frequency
47,5…63 Hz
power frequency
50...60 Hz - 5...5 %
supply voltage limits
323…528 V
switching frequency
6...16 kHz réglable
12...16 kHz avec facteur de réduction
Local signalling
pourbus CC alimenté 1 LED (rouge)
motor slip compensation
Automatique quelque soit la charge
Non disponible pour la commande moteur en rapport tension/fréquence
Réglable
physical interface
2-fils RS 485
functionality
Moyen
prospective line short-circuit current
5 kA
connector type
1 style ouvert
1 RJ45
depth
192 mm
line current
1,4 A à 480 V
1,7 A à 380 V
continuous output current
2,2 A à 380 V
2,2 A à 460 V
isolation
Électrique entre puissance et contrôle
logic input
Logique positive (source) (F, R, RES), <= 5 V (état 0), >= 11 V (état 1)
Logique négative (sink) (F, R, RES), >= 16 V (état 0), <= 10 V (état 1)
maximum transient current
2,4 A pour 60 s
electrical connection
VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES: bornier 2,5 mm² / AWG 14
L1/R, L2/S, L3/T: bornier 6 mm² / AWG 10
sampling time
2 ms +/- 0,5 ms F numérique
2 ms +/- 0,5 ms R numérique
2 ms +/- 0,5 ms RES numérique
3,5 ms +/- 0,5 ms VIA analogique
22 ms +/- 0,5 ms VIB analogique
standstill braking
4 x 2,5 mm² + 2 x 1 mm² + 2 x 0,14 mm²
linearity error
VIA: +/- 0,15 % de la valeur maximale pour entrée
VIB: +/- 0,15 % de la valeur maximale pour entrée
FM: +/-0,2 % pour sortie
mounting position
Vertical +/- 10 degrés
nominal switching frequency
12 kHz
dielectric strength
3535 V CC entre terre et bornes d'alimentation électrique
5092 V CC entre commande et bornes d'alimentation électrique
kind of protection
Protection surchauffe: variateur
Étage de puissance thermique: variateur
Court-circuit entre les phases du moteur: variateur
Coupures de phase en entrée: variateur
Surintensité entre phases de sortie et terre: variateur
Surtension sur le bus DC: variateur
Coupure sur le circuit de contrôle: variateur
Contre dépassement vitesse limite: variateur
Sur-tension ou sous-tension d'alimentation électrique: variateur
Sous-tension d'alimentation électrique: variateur
Contre déperdition phase entrée: variateur
Protection thermique: moteur
Perte de phase du moteur: moteur
Avec sondes PTC: moteur
variable speed drive output frequency
0,5…200 Hz
number of analog inputs
2
construction options
Avec dissipateur thermique
number of analog outputs
1
speed range
1…10
number of logic outputs
2
precision
+/- 0,6 % (VIA) pour une variation de température de 60 °C
+/- 0,6 % (VIB) pour une variation de température de 60 °C
+/- 1 % (FM) pour une variation de température de 60 °C
baud rate
9600 bps ou 19200 bps
control profile for asynchronous motor
Rapport tension/fréquence, 2 points
Rapport tension/fréquence, compensation RI automatique (U/f + Uo automatique)
Rapport tension/fréquence - Économie d'énergie, U/f quadratique
Commande vecteur de flux sans capteur, standard
Rapport tension/fréquence, 5 points
torque accuracy
+/- 15 %
apparent power
1,6 kVA à 380 V
number of addresses
1…247
acceleration and deceleration ramps
À réglage linéaire séparé de 0,01 à 3200 s
Automatique en fonction de la charge
transient overtorque
120 % du couple nominal du moteur +/- 10 % pour 60 s
analog input type
VIA tension configurable par microswitch: 0...10 V CC 24 V max, impédance: 30000 Ohm, résolution 10 bits
VIB tension configurable: 0...10 V CC 24 V max, impédance: 30000 Ohm, résolution 10 bits
VIB sonde PTC configurable: 0 à 6 sondes, impédance: 1500 Ohm
VIA courant de commutation configurable: 0...20 mA, impédance: 250 Ohm, résolution 10 bits
logic input type
F programmable 24 V CC, avec niveau 1 PLC, impédance: 4700 Ohm
R programmable 24 V CC, avec niveau 1 PLC, impédance: 4700 Ohm
RES programmable 24 V CC, avec niveau 1 PLC, impédance: 4700 Ohm
analog output type
FM tension configurable par microswitch 0...10 V CC, impédance: 7620 Ohm, résolution 10 bits
FM courant de commutation configurable 0...20 mA, impédance: 970 Ohm, résolution 10 bits
logic output type
Relais logique configurable: (FLA, FLC) "F" - 100000 cycle
Relais logique configurable: (FLB, FLC) "O" - 100000 cycle
Relais logique configurable: (RY, RC) "F" - 100000 cycle
frequency resolution
Unité d'affichage: 0,1 Hz
Entrée analogique: 0,024/50 Hz
cable type
Sans kit de montage: 1 fil(s)IEC câble à 45 °C, cuivre 90°C / XLPE/EPR
Sans kit de montage: 1 fil(s)IEC câble à 45 °C, cuivre 70°C / PVC
Avec kit UL type 1: 3 fil(s)UL 508 câble à 40 °C, cuivre 75°C / PVC
transmission frame
RTU
polarization type
Aucune impédance
Environment
degree of pollution
2 se conformer à CEI 61800-5-1
environment characteristic
Classes 3C1 se conformer à CEI 60721-3-3
Classes 3S2 se conformer à CEI 60721-3-3
ip degree of protection
IP55
operating altitude
1000…3000 m limité à 2000 m pour le réseau de distribution d'angle mis à la terre avec réduction de courant de 1 % tous les 100 m
<= 1000 m sans déclassement
product certificates
CSA
UL
C-Tick
NOM 117
electromagnetic compatibility
Test d'immunité aux décharges électrostatiques niveau 3 se conformer à CEI 6100-4-11
Test d'immunité aux champs électromagnétiques radio-fréquences rayonnés niveau 3 se conformer à CEI 61000-4-3
Test d'immunité aux transitoires électriques rapides niveau 4 se conformer à CEI 61000-4-4
Test d'immunité aux surtensions 1,2/50 µs - 8/20 µs niveau 3 se conformer à CEI 61000-4-5
Test d'immunité aux radio-fréquences conduites niveau 3 se conformer à CEI 61000-4-6
Test d'immunité aux baisses et aux interruptions de tension se conformer à CEI 61000-4-11
standards
EN 61800-3 environnements 2 catégorie C1
CEI 61800-5-1
EN 61800-3 environnements 1 catégorie C2
EN 61800-3 catégorie C2
EN 61800-3environnements 2 catégorie C2
CEI 61800-3 environnements 1 catégorie C1
CEI 61800-3 environnements 1 catégorie C3
EN 61800-3 environnements 1 catégorie C3
CEI 61800-3 environnements 2 catégorie C1
EN 61800-3
CEI 61800-3
EN 61800-3 environnements 1 catégorie C1
EN 61800-3 environnements 2 catégorie C3
EN 61800-5-1
EN 61800-3 catégorie C3
CEI 61800-3 environnements 2 catégorie C3
CEI 61800-3 environnements 1 catégorie C2
EN 55011 class A group 1
CEI 61800-3 catégorie C3
CEI 61800-3 catégorie C2
CEI 61800-3 environnements 2 catégorie C2
control loop
Régulateur PI réglable
relative humidity
5…95 % sans condensation se conformer à CEI 60068-2-3
5…95 % sans eau qui coule se conformer à CEI 60068-2-3
operating ambient air temperature
-10…40 °C (sans déclassement)
40…50 °C (avec facteur de réduction)
storage room temperature
-25…70 °C
mechanical shock resistance
15 gn pour 11 ms se conformer à CEI 60068-2-27
vibration resistance
1,5 mm (f= 3…13 Hz) se conformer à EN/CEI 60068-2-6
1 gn (f= 13…200 Hz) se conformer à EN/CEI 60068-2-8
sound intensity
48 dB se conformer à 86/188/EEC
insulation resistance
>= 1 MΩ 500 V CC pendant 1 minute
speed accuracy
+/-10% du glissement nominal 0,2 Tn à Tn
