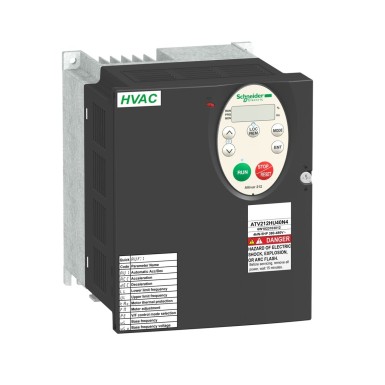

ATV212HU40N4 - Altivar - ATV212 variable speed drive - 3ph - 4kW - 5hp - 480V - EMC - IP21 - Schneider Electric

Expected in 2-4 weeks EAN: 3606480322488

EAN: 3606480322488

670,01 € excl. VAT

817,41 € incl. VAT

Text About:

Altivar - ATV212 variable speed drive - 3ph - 4kW - 5hp - 480V - EMC - IP21 - Schneider Electric

In cart

817,41 €

SPECIFICATIONS

Main

product range Altivar 212

product specific application Pompes et ventilateurs en HVAC

name of the device ATV212

type of product or equipment Variateur de vitesse

optional card Carte de communication pour LonWorks

destination of the product Moteurs asynchrones

emc filter Filtre intégré CEM Classe C2

number of network phases 3 phases

service communication Écriture des registres multiples (16) 2 mots au maximum
Réglage du délai d'attente de 0.1 à 100 s
Identification du périphérique de lecture (43)
Surveillance inhibitrice
Lecture des registres de maintien (03) 2 mots maximum
Écriture de registre simple (06)

communication protocol METASYS N2
BACnet
APOGEE FLN
Modbus
LonWorks

engine power hp 5 hp

motor power kW 4 kW

Complementary

feed Alimentation interne pour le potentiomètre de référence (1 à 10 kOhm): 10,5 V CC +/- 5 %, <10 A, type de protection: protection contre les surcharges et courts-circuits
Alimentation interne: 24 V CC (21…27 V), <200 A, type de protection: protection contre les surcharges et courts-circuits

[un] rated nominal voltage 380…480 V - 15...10 %

specific application HVAC

maximum switching current 5 A à 250 V AC sur résistive charge - cos phi = 1 - L/R = 0 ms (FL, R)
5 A à 30 V CC sur résistive charge - cos phi = 1 - L/R = 0 ms (FL, R)
2 A à 250 V AC sur inductive charge - cos phi = 0,4 - L/R = 7 ms (FL, R)
2 A à 30 V CC sur inductive charge - cos phi = 0,4 - L/R = 7 ms (FL, R)

response time FM 2 ms, tolérance +/- 0,5 ms pour analogique sortie(s)
FLA, FLC 7 ms, tolérance +/- 0,5 ms pour numérique sortie(s)
FLB, FLC 7 ms, tolérance +/- 0,5 ms pour numérique sortie(s)
RY, RC 7 ms, tolérance +/- 0,5 ms pour numérique sortie(s)

data formats 8 bits, 1 bit d'arrêt, bits de parité impairs, pairs ou non configurables

Handle front plate colour 184 mm

tightening torque 1,3 N.m, 11,5 livres par pouce (L1/R, L2/S, L3/T)
0,6 N.m (VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES)

minimum switching current 3 mA à 24 V CC pour relais logique configurable

product weight 3,35 kg

marking CE

output voltage <= tension d'alimentation

width (w) 142 mm

network frequency 47,5…63 Hz

power frequency 50...60 Hz - 5...5 %

supply voltage limits 323…528 V

switching frequency 6...16 kHz réglable
12...16 kHz avec facteur de réduction

Local signalling pourbus CC alimenté 1 LED (rouge)

motor slip compensation Automatique quelque soit la charge
Réglable
Non disponible pour la commande moteur en rapport tension/fréquence

physical interface 2-fils RS 485

functionality Moyen

prospective line short-circuit current 5 kA

connector type 1 style ouvert
1 RJ45

depth 150 mm

line current 6,4 A à 480 V
8,1 A à 380 V

motor power range ac - 3 4…6 kW à 380…440 V 3 phases
4…6 kW à 480…500 V 3 phases

power dissipation in w 176 W

continuous output current 9,1 A à 380 V
9,1 A à 460 V

isolation Électrique entre puissance et contrôle

logic input Logique positive (source) (F, R, RES), <= 5 V (état 0), >= 11 V (état 1)
Logique négative (sink) (F, R, RES), >= 16 V (état 0), <= 10 V (état 1)

maximum transient current 10 A pour 60 s

electrical connection VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES: bornier 2,5 mm² / AWG 14
L1/R, L2/S, L3/T: bornier 6 mm² / AWG 10

sampling time 2 ms +/- 0,5 ms F numérique
2 ms +/- 0,5 ms R numérique
2 ms +/- 0,5 ms RES numérique
3,5 ms +/- 0,5 ms VIA analogique
22 ms +/- 0,5 ms VIB analogique

standstill braking 4 x 2,5 mm² + 2 x 1 mm² + 2 x 0,14 mm²

linearity error VIA: +/- 0,15 % de la valeur maximale pour entrée
VIB: +/- 0,15 % de la valeur maximale pour entrée
FM: +/-0,2 % pour sortie

mounting position Vertical +/- 10 degrés

nominal switching frequency 12 kHz

dielectric strength 3535 V CC entre terre et bornes d'alimentation électrique
5092 V CC entre commande et bornes d'alimentation électrique

kind of protection Protection surchauffe: variateur
Étage de puissance thermique: variateur
Court-circuit entre les phases du moteur: variateur
Coupures de phase en entrée: variateur
Surintensité entre phases de sortie et terre: variateur
Surtension sur le bus DC: variateur
Coupure sur le circuit de contrôle: variateur
Contre dépassement vitesse limite: variateur
Sur-tension ou sous-tension d'alimentation électrique: variateur
Sous-tension d'alimentation électrique: variateur
Contre déperdition phase entrée: variateur
Protection thermique: moteur
Perte de phase du moteur: moteur
Avec sondes PTC: moteur

motor starter type Variateur de vitesse

variable speed drive output frequency 0,5…200 Hz

number of analog inputs 2

construction options Avec dissipateur thermique

number of analog outputs 1

speed range 1…10

number of logic outputs 2

precision +/- 0,6 % (VIA) pour une variation de température de 60 °C
+/- 0,6 % (VIB) pour une variation de température de 60 °C
+/- 1 % (FM) pour une variation de température de 60 °C

baud rate 9600 bps ou 19200 bps

control profile for asynchronous motor Rapport tension/fréquence - Économie d'énergie, U/f quadratique
Rapport tension/fréquence, compensation RI automatique (U/f + Uo automatique)
Rapport tension/fréquence, 2 points
Rapport tension/fréquence, 5 points
Commande vecteur de flux sans capteur, standard

torque accuracy +/- 15 %

apparent power 6,9 kVA à 380 V

number of addresses 1…247

variable speed drive application selection Immeuble - CVC Compresseur pour spirale
Immeuble - CVC Ventilateur
Immeuble - CVC Pompe

acceleration and deceleration ramps À réglage linéaire séparé de 0,01 à 3200 s
Automatique en fonction de la charge

transient overtorque 120 % du couple nominal du moteur +/- 10 % pour 60 s

analog input type VIA tension configurable par microswitch: 0...10 V CC 24 V max, impédance: 30000 Ohm, résolution 10 bits
VIB tension configurable: 0...10 V CC 24 V max, impédance: 30000 Ohm, résolution 10 bits
VIB sonde PTC configurable: 0 à 6 sondes, impédance: 1500 Ohm
VIA courant de commutation configurable: 0...20 mA, impédance: 250 Ohm, résolution 10 bits

logic input type F programmable 24 V CC, avec niveau 1 PLC, impédance: 4700 Ohm
R programmable 24 V CC, avec niveau 1 PLC, impédance: 4700 Ohm
RES programmable 24 V CC, avec niveau 1 PLC, impédance: 4700 Ohm

analog output type FM tension configurable par microswitch 0...10 V CC, impédance: 7620 Ohm, résolution 10 bits
FM courant de commutation configurable 0...20 mA, impédance: 970 Ohm, résolution 10 bits

logic output type Relais logique configurable: (FLA, FLC) "F" - 100000 cycle
Relais logique configurable: (FLB, FLC) "O" - 100000 cycle
Relais logique configurable: (RY, RC) "F" - 100000 cycle

frequency resolution Unité d'affichage: 0,1 Hz
Entrée analogique: 0,024/50 Hz

cable type Sans kit de montage: 1 fil(s)IEC câble à 45 °C, cuivre 90°C / XLPE/EPR
Sans kit de montage: 1 fil(s)IEC câble à 45 °C, cuivre 70°C / PVC
Avec kit UL type 1: 3 fil(s)UL 508 câble à 40 °C, cuivre 75°C / PVC

transmission frame RTU

polarization type Aucune impédance

Environment

degree of pollution 3 se conformer à CEI 61800-5-1

environment characteristic Classes 3C1 se conformer à CEI 60721-3-3
Classes 3S2 se conformer à CEI 60721-3-3

ip degree of protection IP21

operating altitude 1000…3000 m limité à 2000 m pour le réseau de distribution d'angle mis à la terre avec réduction de courant de 1 % tous les 100 m
<= 1000 m sans déclassement

product certificates CSA
NOM 117
UL
C-Tick

electromagnetic compatibility Test d'immunité aux décharges électrostatiques niveau 3 se conformer à CEI 6100-4-11
Test d'immunité aux champs électromagnétiques radio-fréquences rayonnés niveau 3 se conformer à CEI 61000-4-3
Test d'immunité aux transitoires électriques rapides niveau 4 se conformer à CEI 61000-4-4
Test d'immunité aux surtensions 1,2/50 µs - 8/20 µs niveau 3 se conformer à CEI 61000-4-5
Test d'immunité aux radio-fréquences conduites niveau 3 se conformer à CEI 61000-4-6
Test d'immunité aux baisses et aux interruptions de tension se conformer à CEI 61000-4-11

standards CEI 61800-3 environnements 2 catégorie C2
CEI 61800-3 environnements 1 catégorie C1
CEI 61800-3 environnements 1 catégorie C3
CEI 61800-3 environnements 2 catégorie C3
CEI 61800-3 catégorie C3
EN 61800-3 environnements 1 catégorie C1
CEI 61800-3 catégorie C2
EN 61800-3
EN 61800-3 environnements 1 catégorie C3
EN 61800-3environnements 2 catégorie C2
UL Type 1
CEI 61800-3
EN 61800-3 environnements 2 catégorie C1
CEI 61800-3 environnements 1 catégorie C2
EN 61800-3 environnements 2 catégorie C3
EN 55011 class A group 1
EN 61800-3 catégorie C2
EN 61800-3 environnements 1 catégorie C2
CEI 61800-3 environnements 2 catégorie C1
CEI 61800-5-1
EN 61800-5-1
EN 61800-3 catégorie C3

control loop Régulateur PI réglable

relative humidity 5…95 % sans condensation se conformer à CEI 60068-2-3
5…95 % sans eau qui coule se conformer à CEI 60068-2-3

operating ambient air temperature -10…40 °C (sans déclassement)
40…50 °C (avec facteur de réduction)

storage room temperature -25…70 °C

mechanical shock resistance 15 gn pour 11 ms se conformer à CEI 60068-2-27

vibration resistance 1,5 mm (f= 3…13 Hz) se conformer à EN/CEI 60068-2-6
1 gn (f= 13…200 Hz) se conformer à EN/CEI 60068-2-8

air flow 60 m3/h

sound intensity 51 dB se conformer à 86/188/EEC

insulation resistance >= 1 MΩ 500 V CC pendant 1 minute

speed accuracy +/-10% du glissement nominal 0,2 Tn à Tn
