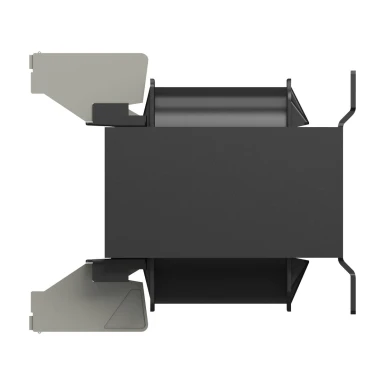

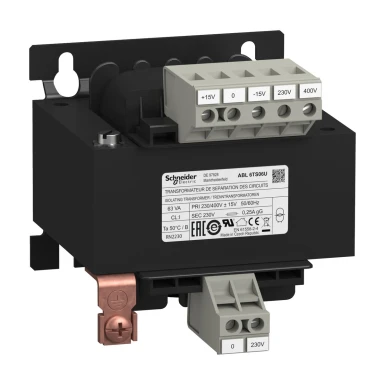

ABL6TS06U - Phaseo - voltage transformer - 230..400V - 1x230V - 63VA - Schneider Electric

Expected in 2-4 weeks EAN: 3389110880281

EAN: 3389110880281

ABL6TS06U - Phaseo - voltage transformer - 230..400V - 1x230V - 63VA - Schneider Electric

57,82 € excl. VAT

70,54 € incl. VAT

Text About:

Phaseo - voltage transformer - 230..400V - 1x230V - 63VA - Schneider Electric

In cart

70,54 €

SPECIFICATIONS

Main

product range Modicon Transformer Optimized

protection cover Sans

secondary winding Unique

type of product or equipment Transformateur de sécurité et d'isolement

Complementary

electrical insulation class Classe B

max voltage drop at rated load 1,4 %

Handle front plate colour 79,0 mm

product weight 1,49 kg

rated power in va 63 VA

fixing method Par 4 vis (diamètre: 4,8 mm sur panneau vertical, position de fonctionnement: horizontale
Par 4 vis (diamètre: 4,8 mm sur panneau vertical, position de fonctionnement: verticale
Par clips (avec platine de montage) sur rail DIN symétrique 35 mm
Par 4 vis (diamètre: 4,8 mm sur panneau horizontal avec réduction de charge à 90 %

marking CE

network frequency limits 47…63 Hz

connection mode pour connexion entrée: bornes de type vis, capacité de raccordement : 5 x 4 mm² AWG 11
pour branchement à la terre de l'entrée: bornes de type vis, capacité de raccordement : 1 x 4 mm² AWG 11
pour connexion sortie: bornes de type vis, capacité de raccordement : 2 x 4 mm² AWG 11

output voltage 230 V CA

width (w) 78,0 mm

input voltage limits 360...440 V
207...253 V

no-load losses (without tolerance) 5,3 W

sustained output overvoltage 9 % (pas de charge, sous tension)

depth 91,0 mm

power dissipation in w 12 W

tension de court-circuit 9,08 %

input voltage tolerance +/- 15 V

yield 84 %

input voltage 230 V CA monophasé, raccordement(s): N-L1
400 V CA phase-phase, raccordement(s): L1-L2

dielectric strength 2000 V entre enroulement et terre
4000 V entre primaire et secondaire

output protection type Contre la surcharge, protection technologique : avec fusibles de protection supp ou disjoncteurs dans Sélection de protection
Contre la surtension, protection technologique : avec fusibles de protection supp ou disjoncteurs dans Sélection de protection
Contre les courts-circuits, protection technologique : avec fusibles de protection supp ou disjoncteurs dans Sélection de protection

Environment

degree of protection (ip) IP20

environment characteristic CEM se conformer à EN 62041
Sécurité se conformer à EN 61558-1
Sécurité se conformer à EN 61558-2-4

operating altitude 3000 m

product certificates UR
EAC
DNV-GL

operating ambient temperature -20…50 °C

overvoltage category Classe I se conformer à VDE 0106-1

standards UL 506

storage room temperature -40…80 °C

protective treatment TC
