Main
type de produit ou de composant
Dispositifs à courant résiduel supplémentaires
nom abrégé de l'appareil

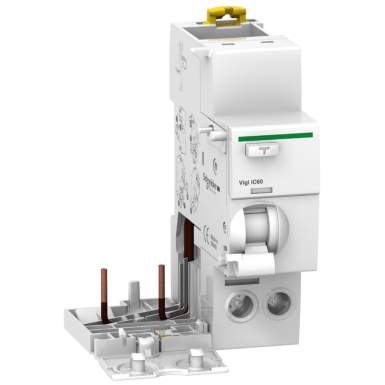

Vigi iC60
Range
Acti9
temporisation de la protection différentielle
Instantané
[ui] rated insulation voltage
500 V CA 50/60 Hz se conformer à IEC 60947-2
sensitivity to earth leakage
300mA
earth leakage protection type
Type A
Complementary
9 mm pitches
3
[in] rated current
25 A
[ue] rated operational voltage
230/400 V CA 50/60 Hz se conformer à EN 61009-1
230/415 V CA 50/60 Hz se conformer à IEC 61009-1
compatibilité jeu de barres peigne et répartiteur
En bas : OUI
emplacement de l'appareil dans le système
Sortant
Handle front plate colour
91 millimètres
tightening torque
2 Nm en bas
[uimp] rated impulse withstand voltage
6 kV se conformer à IEC 60947-2
mode de montage
A clipser
connection terminals
Borne type tunnel dessous pour 1 câble(s) 1…25 mm² rigide sans embout
Borne type tunnel dessous pour 1 câble(s) 1…16 mm² souple sans embout
Borne type tunnel dessous pour 1 câble( s) 1…16 mm² souple avec embout
raccordement électrique au mcb
Par vis
compatibilité gamme
Acti 9 (Acti9 iC60)
Acti 9 (Acti9 Reflex iC60)
width (w)
63 millimètres
network frequency
50/60Hz
Local signalling
Indicateur de voyage
wire stripping length
14 mm pour connexion inférieure
compatibilité du produit
Borne unique
depth
73,5 millimètres
mounting bracket
rail DIN
Network type
CA
poids net
0,165 kg
technologie de déclenchement différentiel
Indépendant de la tension
Poles description
2P
Environment
degree of pollution
3 se conformer à IEC 60947-2
ip degree of protection
IP20 se conformer à IEC 60529
IP40 (boîtier modulaire) se conformer à IEC 60529
ambient air temperature for operation
-25…60 °C
electromagnetic compatibility
Tenue aux impulsions 8/20 µs, 250 A se conformer à IEC 61009-1
standards
EN 61009-1
CEI 61009-1
température de l'air ambiant pour le stockage
-40…85 °C
