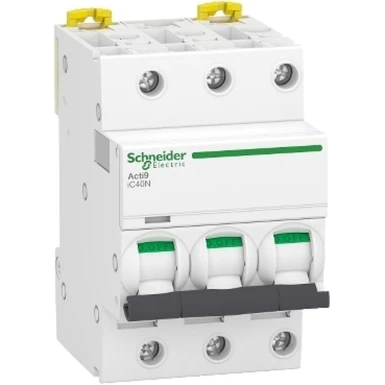

A9P54320 - Miniature circuit breaker (MCB), Acti9 iC40N, 3P, 20A, C curve, 6000A (IEC/EN 60898-1), 10kA (IEC/EN 60947-2) - Schneider Electric

29 In stock EAN: 3606481325709

EAN: 3606481325709

28,39 € excl. VAT

34,64 € incl. VAT

Text About:

Miniature circuit breaker (MCB), Acti9 iC40N, 3P, 20A, C curve, 6000A (IEC/EN 60898-1), 10kA (IEC/EN 60947-2) - Schneider Electric

In cart

34,64 €

SPECIFICATIONS

Main

device app Distribution

type de produit ou de composant Disjoncteur miniature

code courbe C

nom abrégé de l'appareil iC40N

Range Acti9

labels de qualité OVE
AENOR

technologie de déclencheur Thermique-magnétique

Product Name Acti9 iC40

[ui] rated insulation voltage 440 V CA 50/60 Hz se conformer à EN/IEC 60947-2

number of poles protected 3

Complementary

9 mm pitches 6

aptitude for isolation Oui se conformer à EN/IEC 60947-2

[in] rated current 20 A

[ue] rated operational voltage 400 V CA 50/60 Hz

[ics] pouvoir nominal de coupure de service 6000 A 100 % x Icn à 400 V AC 50/60 Hz se conformer à EN/IEC 60898-1
7,5 kA 75 % x Icn à 400 V AC 50/60 Hz se conformer à EN/IEC 60947-2

[ics] rated service breaking capacity 10 kA Icu à 400 V AC 50/60 Hz se conformer à EN/IEC 60947-2
6000 A Icn à 400 V AC 50/60 Hz se conformer à EN/IEC 60898-1

Handle front plate colour 85 millimètres

tightening torque 2 Nm en haut ou en bas

[uimp] rated impulse withstand voltage 4 kV se conformer à EN/IEC 60947-2

limiting class 3 se conformer à EN/IEC 60898-1

mode de montage A clipser

connection terminals Bornes type tunnel haut ou bas 1…10 mm² souple
Bornes type tunnel haut ou bas 1…16 mm² rigide

indicateur de position du contact Oui

width (w) 54 millimètres

network frequency 50/60Hz

Colour Blanc

Local signalling Indication MARCHE/ARRÊT
Indicateur de déclenchement

wire stripping length 14 mm pour raccordement haut ou bas

depth 74 millimètres

description des options de verrouillage Dispositif de cadenassage

mechanical durability 20000 cycles

mounting bracket rail DIN

electrical durability 20000 cycles

magnetic trip limit 5...10 x In se conformer à EN/IEC 60898-1
8 x In +/- 20 % se conformer à EN/IEC 60947-2

Network type CA

differential protection Bloc séparé

poids net 340g

type of control Basculer

Poles description 3P

Environment

certifications produits CE
BV
RINA
DNV

degree of pollution 3 se conformer à EN/IEC 60947-2

ip degree of protection IP20 se conformer à IEC 60529
IP40 (boîtier modulaire) se conformer à IEC 60529

operating altitude 2000 mètres

ambient air temperature for operation -25…70 °C

standards EN/CEI 60898-1
EN/CEI 60947-2

température de l'air ambiant pour le stockage -40…85 °C

relative humidity 95 % à 55 °C
