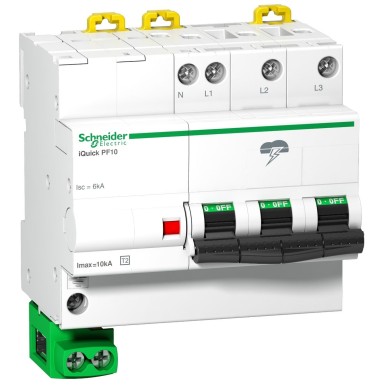

A9L16618 - Acti9, iQuick PF10 3P+N 230/400V 10kA surge arrester, supplied with earth cable - Schneider Electric
Expected in 2-4 weeks
EAN: 3606480387197
139,62 € excl. VAT
170,33 € incl. VAT
Text About:
Acti9, iQuick PF10 3P+N 230/400V 10kA surge arrester, supplied with earth cable - Schneider Electric
SPECIFICATIONS
Main
product range
Acti9
name of the device
iQuick PF
type of product or equipment
Parafoudre
Product Name
Acti 9 PF
ground connection diagram
TT
TN-S
TN-S
remote signaling
Sans
arrester type
Réseau de distribution électrique
Complementary
9 mm pitches
9,8
[if] following current
0,1 kA mode commun N/PE
[uc] maximum continuous operating voltage
Mode différentiel :275 V L/N
Mode commun :275 V L/PE
Mode commun :275 V L/PE
[ue] rated operational voltage
230/400 V CA (+/- 10 %) à 50/60 Hz
application
Distribution
[up] maximum voltage protection level
Mode commun <1,5 kV type 2 L/PE
Mode différentiel <1,5 kV type 2 L/N
Mode différentiel <1,5 kV type 2 L/N
arrester class
Type 2
Handle front plate colour
106,7 mm
tightening torque
2 N.m
[ut] temporary overvoltage
337 V L/N 5 s tenue
1200 V N/PE 200 ms mode de défaillance en sécurité
442 V L/PE 5 s tenue
1200 V N/PE 200 ms mode de défaillance en sécurité
442 V L/PE 5 s tenue
product weight
640 g
maximum discharge current [imax]
Mode commun :20 kA N/PE
Mode différentiel :10 kA L/N
Mode différentiel :10 kA L/N
mode d'installation
Encliquetable (rail DIN)
maximum discharge current [in]
Mode commun :20 kA (N/PE)
Mode différentiel :5 kA (L/N)
Mode différentiel :5 kA (L/N)
rated short-circuit current
6 kA
connection mode
Borne du type à cage (L/N) 1…16 mm² rigide
Borne du type à cage (terre) 10…25 mm² rigide
Borne du type à cage (L/N) 1…16 mm² souple
Borne du type à cage (terre) 10…25 mm² souple
Borne du type à cage (L/N) 1…16 mm² flexible avec embout
Borne du type à cage (terre) 10…25 mm² flexible avec embout
Borne du type à cage (terre) 10…25 mm² rigide
Borne du type à cage (L/N) 1…16 mm² souple
Borne du type à cage (terre) 10…25 mm² souple
Borne du type à cage (L/N) 1…16 mm² flexible avec embout
Borne du type à cage (terre) 10…25 mm² flexible avec embout
width (w)
88,4 mm
residual earth current [ipe]
1 mA
Colour
Blanc (RAL 9003)
wire stripping length
13 mm
arrester technology
MOV + GDT
depth
74,1 mm
disconnector type
Disjoncteur à commande intégrée - Icu 6 kA
Poles description
3P + N
Environment
product certificates
CE
standards
EN 61643-11:2012
CEI 61643-11:2011
CEI 61643-11:2011
quality labels
NF
relative humidity
5…95 %
shock resistance ik
IK03 se conformer à CEI 62262
operating ambient air temperature
-25…70 °C
storage room temperature
-40…80 °C
