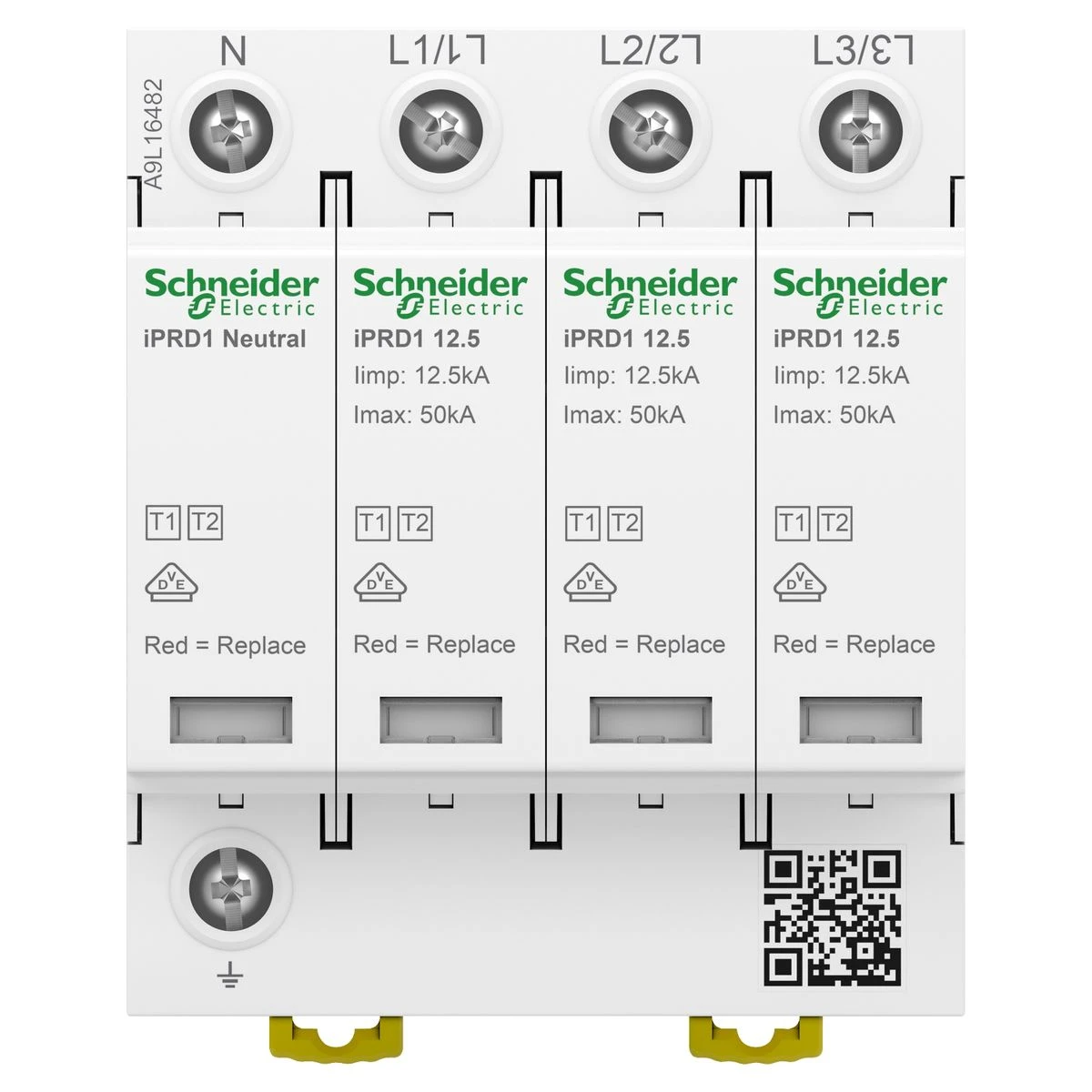

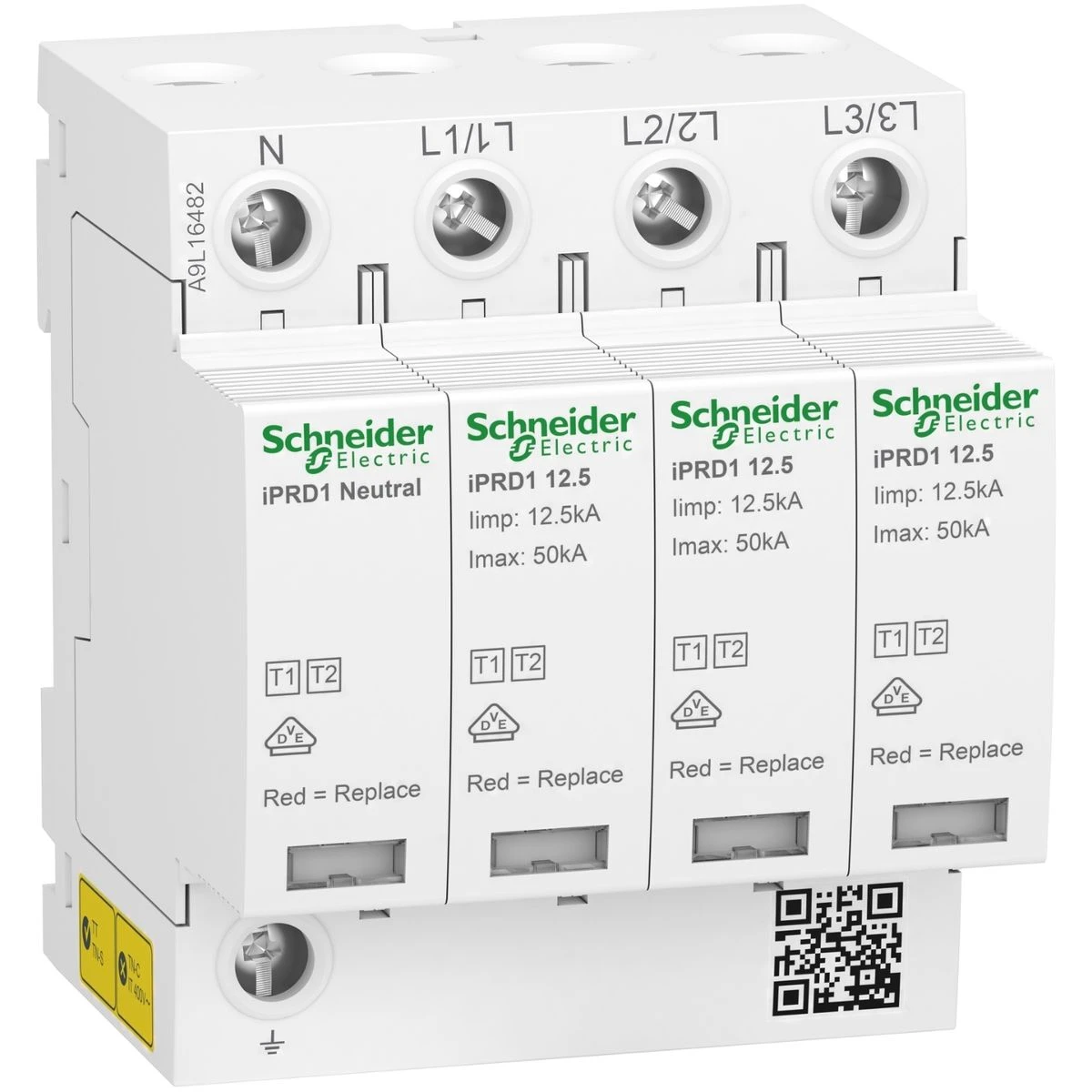

A9L16482 - Acti9 Surge arrester iPRD1 12.5r - debro type1 - 3P+N - 350V - signal report - TT TN - Schneider Electric
Expected in 2-4 weeks
EAN: 3606481490223
244,14 € excl. VAT
297,86 € incl. VAT
Text About:
Acti9 Surge arrester iPRD1 12.5r - debro type1 - 3P+N - 350V - signal report - TT TN - Schneider Electric
SPECIFICATIONS
Main
composition of signaling contacts
1 SD (1 C/O)
product range
Acti9
name of the device
iPRD1 12.5
type of product or equipment
Parafoudre
Product Name
Acti9 iPRD1
ground connection diagram
TT
TN-S
TN-S
remote signaling
Avec
sensitivity to earth leakage
0,003 mA N/PE
arrester type
Réseau de distribution électrique
Complementary
9 mm pitches
8
[iimp] surge current
Mode commun :50 kA N/PE
Mode différentiel :12,5 kA L/N
Mode différentiel :12,5 kA L/N
[uc] maximum continuous operating voltage
Mode différentiel :350 V L/N
Mode commun :255 V N/PE
Mode commun :255 V N/PE
[ue] rated operational voltage
230/400 V CA (+/- 10 %) à 50...60 Hz
application
Distribution
[up] maximum voltage protection level
<1,5 kV type 1 + 2
arrester class
Type 1 + 2
Handle front plate colour
89 mm
tightening torque
3,5 N.m
[ut] temporary overvoltage
337 V L/N 5 s tenue
1200 V N/PE 200 ms mode de défaillance en sécurité
1200 V N/PE 200 ms mode de défaillance en sécurité
matter
PA6
product weight
619 g
maximum discharge current [imax]
50 kA
mode d'installation
Encliquetable (rail DIN)
maximum discharge current [in]
20 kA
connection mode
Borne du type à cage (phase) 10…25 mm² souple
Borne du type à cage (phase) 10…35 mm² rigide
Borne du type à cage (terre) 16…25 mm² souple
Borne du type à cage (terre) 16…35 mm² rigide
Borne du type à cage (phase) 10…35 mm² rigide
Borne du type à cage (terre) 16…25 mm² souple
Borne du type à cage (terre) 16…35 mm² rigide
width (w)
72 mm
Colour
Blanc (RAL 9003)
Local signalling
En fonctionnement :indicateur mécanique (blanc)
Fin de vie :indicateur mécanique (rouge)
Fin de vie :indicateur mécanique (rouge)
wire stripping length
14 mm
arrester technology
MOV + GDT
depth
69 mm
disconnector type
Fusible à associer gG 160 A 120 kA standard
Disjoncteur associé ComPact NSX160E 80 A 25 kA standard
Disjoncteur associé ComPact NSX160E 80 A 25 kA standard
Poles description
3P + N
Environment
degree of pollution
3
operating altitude
2000 m
standards
EN 61643-11:2012
CEI 61643-11:2011
CEI 61643-11:2011
quality labels
CE
EAC
VDE
EAC
VDE
relative humidity
5…95 %
shock resistance ik
IK05 se conformer à CEI 62262
operating ambient air temperature
-25…60 °C
storage room temperature
-40…80 °C
