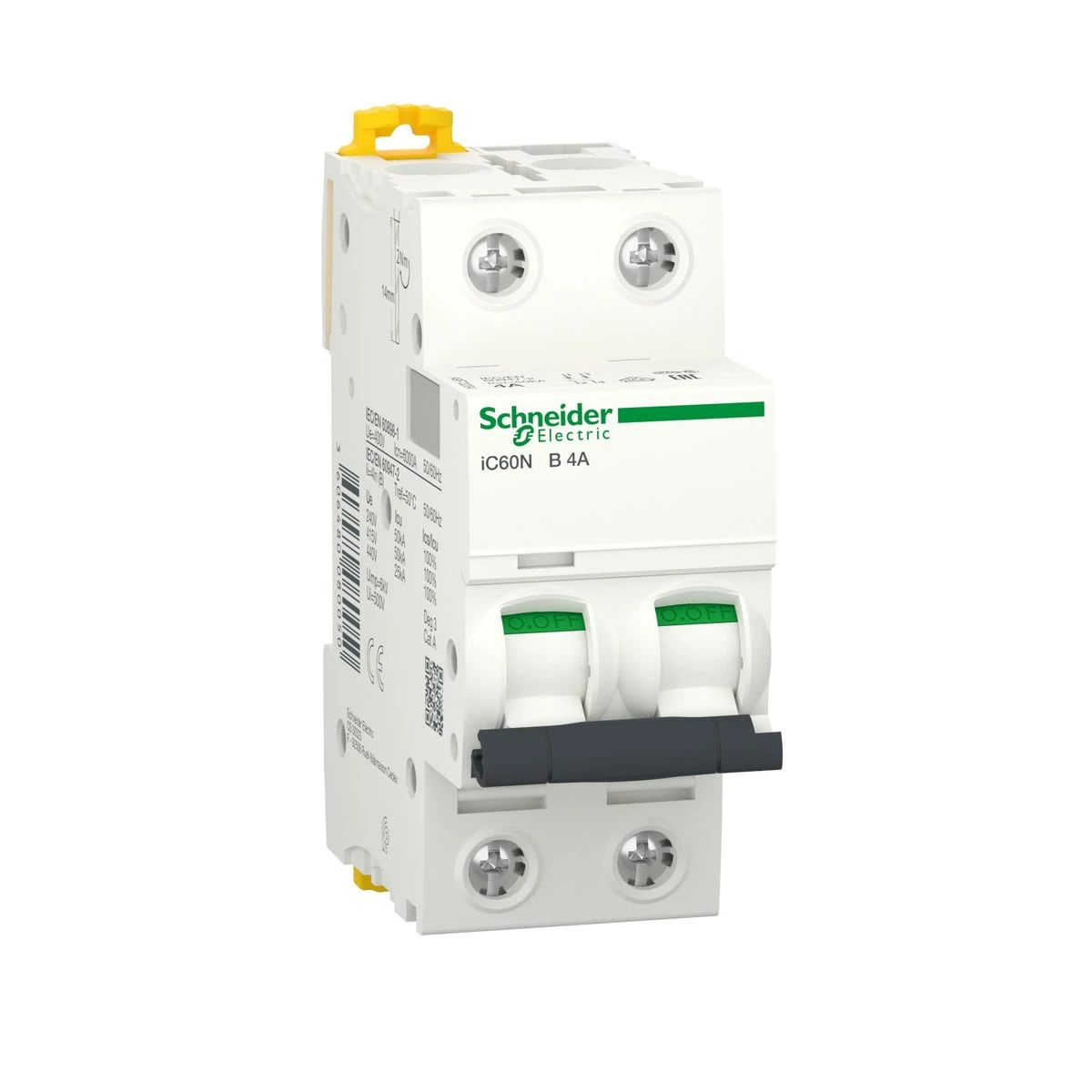

A9F73204 - Miniature circuit breaker (MCB), Acti9 iC60N, 2P, 4A, B curve, 6000A (IEC/EN 60898-1), 50kA (IEC/EN 60947-2) - Schneider Electric

12 In stock EAN: 3606480080050

EAN: 3606480080050

22,58 € excl. VAT

27,55 € incl. VAT

Text About:

Miniature circuit breaker (MCB), Acti9 iC60N, 2P, 4A, B curve, 6000A (IEC/EN 60898-1), 50kA (IEC/EN 60947-2) - Schneider Electric

In cart

27,55 €

SPECIFICATIONS

Additional Information

curve B

Main

Range Acti9

sectioning ability Oui se conformer à EN 60898-1
Oui se conformer à EN 60947-2
Oui se conformer à CEI 60898-1
Oui se conformer à CEI 60947-2

job category Catégorie A se conformer à EN 60947-2
Catégorie A se conformer à CEI 60947-2

name of the device iC60N

type of product or equipment Disjoncteur miniature

Product Name Acti9 iC60

[ui] rated insulation voltage 500 V CA 50/60 Hz se conformer à EN 60947-2
500 V CA 50/60 Hz se conformer à CEI 60947-2

number of poles protected 2

type of trigger Thermique-magnétique

Complementary

9 mm pitches 4

application Distribution

[ics] rated service breaking capacity 50 kA 100 % se conformer à EN 60947-2 - 220...240 V CA 50/60 Hz
50 kA 100 % se conformer à CEI 60947-2 - 220...240 V CA 50/60 Hz
50 kA 100 % se conformer à EN 60947-2 - 380...415 V CA 50/60 Hz
25 kA 100 % se conformer à EN 60947-2 - 440 V CA 50/60 Hz
50 kA 100 % se conformer à CEI 60947-2 - 380...415 V CA 50/60 Hz
25 kA 100 % se conformer à CEI 60947-2 - 440 V CA 50/60 Hz
50 kA 100 % se conformer à CEI 60947-2 - 12…133 V CA 50/60 Hz
50 kA 100 % se conformer à EN 60947-2 - 12…133 V CA 50/60 Hz
6000 A 100 % se conformer à EN 60898-1 - 400 V CA 50/60 Hz
6000 A 100 % se conformer à CEI 60898-1 - 400 V CA 50/60 Hz
10 kA 100 % se conformer à CEI 60947-2 - 72…125 V CC
10 kA 100 % se conformer à EN 60947-2 - 72…125 V CC

Handle front plate colour 85 mm

tightening torque 2 N.m haut ou bas

[uimp] rated impulse withstand voltage 6 kV se conformer à EN 60947-2
6 kV se conformer à CEI 60947-2

compatibility of distributors, combs, busbars Haut ou bas : oui

in rated operational current 4 A

limiting class 3 se conformer à EN 60898-1
3 se conformer à CEI 60898-1

product weight 0,25 kg

fully apparent cut Oui

mode d'installation Fixe

electrical life 10000 cycle

connection mode Terminal simple (haut ou bas) 1…25 mm² rigide
Terminal simple (haut ou bas) 1…16 mm² souple

magnetic trigger 4 x In +/- 20 %

mechanical endurance 20000 cycle

width (w) 36 mm

network frequency 50/60 Hz

Colour Blanc

voltage indication Signalisation de déclenchement

wire stripping length 14 mm pour haut ou bas connexion

depth 78,5 mm

mounting bracket Rail DIN

Network type CC
CA

differential protection Bloc séparé

order type Par maneton

Poles description 2P

Environment

degree of pollution 3 se conformer à EN 60947-2
3 se conformer à CEI 60947-2

ip degree of protection IP20 se conformer à CEI 60529
IP20 se conformer à EN 60529

operating altitude 0...2000 m

operating ambient temperature -35…70 °C

overvoltage category IV

standards CEI 60898-1
CEI 60947-2
EN 60947-2
EN 60898-1

relative humidity 95 % à 55 °C

storage room temperature -40…85 °C

tropicalization 2 se conformer à CEI 60068-1
