Main
product range
Acti9
name of the device
iPB
type of product or equipment
Bouton-poussoir
Product Name

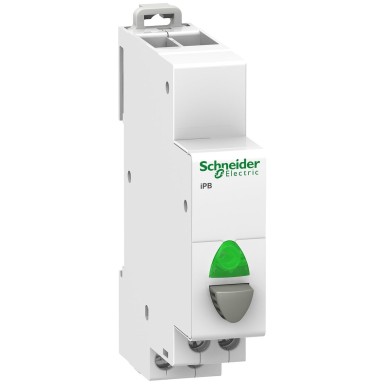

Acti 9 iPB
Complementary
9 mm pitches
2
[ie] rated operational current
20 A
[ue] rated operational voltage
250 V CA
contact description
1 "F"
Handle front plate colour
82 mm
tightening torque
1 N.m
compatibility of distributors, combs, busbars
Partie supérieure : Clario
Partie supérieure : Librio
Partie supérieure : ProDis
mode d'installation
Fixe
electrical life
AC-22: 30000 cycle CA 50/60 Hz
connection mode
Bornier tunnel échelonné1 câble(s) 0,5 mm² rigide
Bornier tunnel échelonné1 câble(s) 0,5 mm² souple
Bornier tunnel échelonné1 câble(s) 0,5 mm² flexible avec embout
Bornier tunnel échelonné2 câble(s) 2,5 mm² rigide
Bornier tunnel échelonné2 câble(s) 2,5 mm² souple
Bornier tunnel échelonné2 câble(s) 2,5 mm² flexible avec embout
width (w)
18 mm
Colour
Blanc
Local signalling
Voyant DEL vert, durée de vie 100000 H d'efficacité d'éclairage constante (consumption 0,3 W)
wire stripping length
9 mm
depth
71,5 mm
mounting bracket
Rail DIN symétrique 35 mm
signaling circuit voltage
CA: 110...230 V 50/60 Hz
order type
1 bouton-poussoir gris
Environment
operating ambient temperature
-35…70 °C
standards
CEI 60669-1
CEI 60947-5-1
relative humidity
95 % à 55 °C
storage room temperature
-40…80 °C
tropicalization
2
