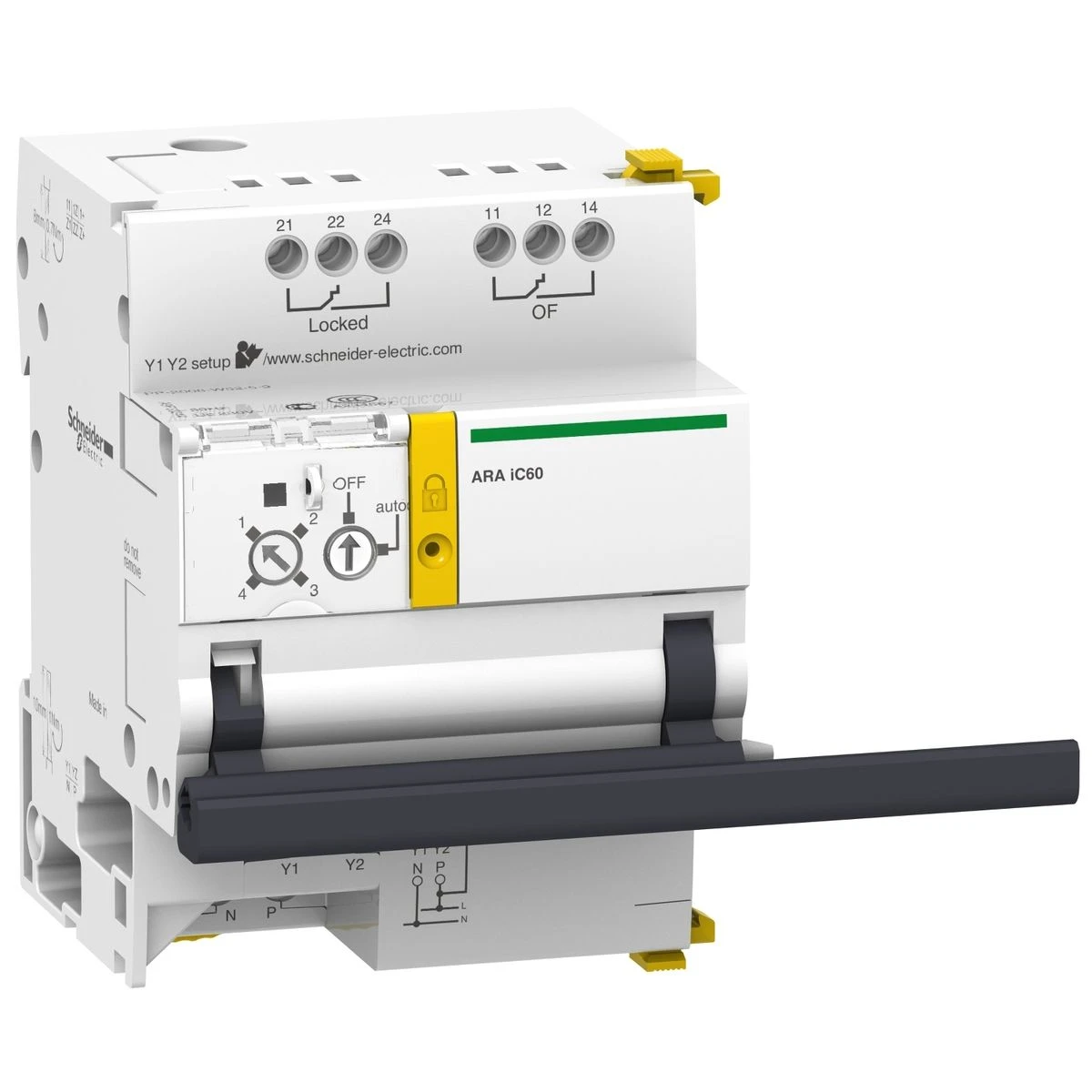

A9C70134 - Acti9, ARA iC60 automatic reset for circuit breaker 3P 4P 230VAC 50Hz - Schneider Electric

Expected in 2-4 weeks EAN: 3606480097997

EAN: 3606480097997

203,94 € excl. VAT

248,81 € incl. VAT

Text About:

Acti9, ARA iC60 automatic reset for circuit breaker 3P 4P 230VAC 50Hz - Schneider Electric

In cart

248,81 €

SPECIFICATIONS

Main

composition of signaling contacts 2 OF contacts sans tension

product range Acti9

name of the device ARA iC60

type of product or equipment Auxiliaire de réenclenchement automatique

[ui] rated insulation voltage 400 V

Complementary

9 mm pitches 7

product compatibility 4P iC60
3P iC60

[un] rated nominal voltage 230 V CA 50/60 Hz

range compatibility Acti 9 (Acti9 iC60)

response time < 500 ms

Handle front plate colour 93 mm

pulse duration >= 200 ms télécommande

tightening torque 1 N.m alimentation :
1 N.m entrée :
0,7 N.m sortie :

[uimp] rated impulse withstand voltage 6 kV

compatibility of distributors, combs, busbars Non

product weight 470 g

mode d'installation Encliquetable

electrical life 5000 cycle

input current 5 mA

width (w) 63 mm

Colour Blanc

Local signalling Flash orange DEL: non opérationnel
Flash vert DEL: opération normale
Flash rouge DEL: cycle de réenclenchement en cours
Fixe rouge DEL: réenclenchement automatique verrouillé

setting Programme 1: 1 ré-enclenchement , cycle court <10 s avant fermeture /6 min vérification temps
Programme 2: 3 ré-enclenchements , cycle court <10 s avant fermeture /2 min vérification temps
Programme 2: 3 ré-enclenchements , cycle court <1 min avant fermeture /6 min vérification temps
Programme 2: 3 ré-enclenchements , cycle court <3 min avant fermeture /6 min vérification temps
Programme 3: 5 ré-enclenchement , cycle long fixe <10 s avant fermeture /2 min vérification temps
Programme 3: 5 ré-enclenchement , cycle long fixe <1 min avant fermeture /6 min vérification temps
Programme 3: 5 ré-enclenchement , cycle long fixe <3 min avant fermeture /6 min vérification temps
Programme 4: 5 ré-enclenchement , cycle long progressif <10 s avant fermeture /2 min vérification temps
Programme 4: 5 ré-enclenchement , cycle long progressif <1 min avant fermeture /6 min vérification temps
Programme 4: 5 ré-enclenchement , cycle long progressif <3 min avant fermeture /8 min vérification temps
Programme 4: 5 ré-enclenchement , cycle long progressif <4 min avant fermeture /10 min vérification temps
Programme 4: 5 ré-enclenchement , cycle long progressif <5 min avant fermeture /12 min vérification temps

wire stripping length 10 mm pour bas connexionalimentation :
10 mm pour bas connexionentrée :
8 mm pour haut connexionsortie :

power consumed in w 2 W

depth 75,5 mm

mounting bracket Rail DIN

signaling circuit voltage 24 V 10 mA CA/CC
230 V 1 A CA

lockdown forecast Cadenassable

order type Inhibition of automatism maintenu 230 V CA 50/60 Hz
Refermeture ultime impulsion 230 V CA 50/60 Hz

Environment

degree of pollution 3 se conformer à CEI 60947

ip degree of protection IP20 conforming to CEI 60529

overvoltage category II

relative humidity 93 % à 40 °C

operating ambient air temperature -25…60 °C

storage room temperature -40…70 °C

tropicalization 2
