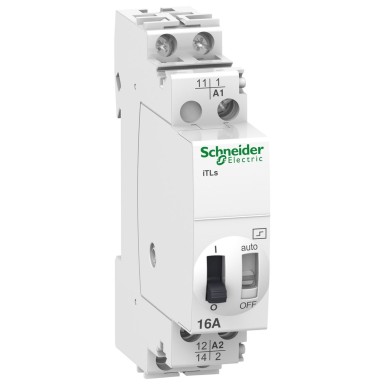

A9C32211 - Acti9, iTLs impulse relay with signal. remote 16A 1NO 48VAC 24VDC 50-60Hz - Schneider Electric
Expected in 2-4 weeks
EAN: 3606480092053
57,45 € excl. VAT
70,09 € incl. VAT
Text About:
Acti9, iTLs impulse relay with signal. remote 16A 1NO 48VAC 24VDC 50-60Hz - Schneider Electric
SPECIFICATIONS
Main
product range
Acti9
[uc] control circuit voltage
48 V CA 50/60 Hz
24 V CC
24 V CC
name of the device
iTLs
type of product or equipment
Télérupteur
composition of the poles
1 "F"
Product Name
Acti9 iTL
poles
1P
Complementary
9 mm pitches
2
[in] rated operational current
16 A
[ue] rated operational voltage
250 V CA 50/60 Hz
application
Indication à distance
range compatibility
Acti 9 iATEt
Acti 9 iATLc
Acti 9 iATLc+s
Acti 9 iATLm
Acti 9 iATLs
Acti 9 iETL iTL 16
Acti 9 iATLc+c
Acti 9 iATLc
Acti 9 iATLc+s
Acti 9 iATLm
Acti 9 iATLs
Acti 9 iETL iTL 16
Acti 9 iATLc+c
control signal type
Impulsion
Handle front plate colour
84 mm
pulse duration
50 ms…1 s
signaling output current
0,01...6 A
tightening torque
1 N.m
auxiliary contacts
1 "OF"
mode d'installation
Fixe
electrical life
AC-21: 200000 cycle
AC-22: 100000 cycle
AC-22: 100000 cycle
connection mode
Télécommande: borne du type à cage 1 câble(s) 0,5…4 mm² rigide
Télécommande: borne du type à cage 1 câble(s) 0,5…4 mm² rigide avec extrémité de câble
Télécommande: borne du type à cage 1 câble(s) 1…4 mm² souple
Télécommande: borne du type à cage 1 câble(s) 1…4 mm² flexible avec embout
Circuit de puissance: borne du type à cage 1 câble(s) 1,5…4 mm² rigide
Circuit de puissance: borne du type à cage 1 câble(s) 1,5…4 mm² rigide avec extrémité de câble
Circuit de puissance: borne du type à cage 1 câble(s) 1,5…4 mm² souple
Circuit de puissance: borne du type à cage 1 câble(s) 1,5…4 mm² flexible avec embout
Télécommande: borne du type à cage 1 câble(s) 0,5…4 mm² rigide avec extrémité de câble
Télécommande: borne du type à cage 1 câble(s) 1…4 mm² souple
Télécommande: borne du type à cage 1 câble(s) 1…4 mm² flexible avec embout
Circuit de puissance: borne du type à cage 1 câble(s) 1,5…4 mm² rigide
Circuit de puissance: borne du type à cage 1 câble(s) 1,5…4 mm² rigide avec extrémité de câble
Circuit de puissance: borne du type à cage 1 câble(s) 1,5…4 mm² souple
Circuit de puissance: borne du type à cage 1 câble(s) 1,5…4 mm² flexible avec embout
width (w)
18 mm
network frequency
50/60 Hz
switching frequency
100 commutations/jour
5 commutations/minute
5 commutations/minute
voltage indication
Indication ON/OFF
type of remote control
Bouton-poussoir lumineux 3 mA
wire stripping length
11 mm
depth
60 mm
mounting bracket
Rail DIN
Network type
CA
signaling circuit voltage
CA: 24...240 V
CC: 24...240 V
CC: 24...240 V
order type
Commande manuelle et à distance
Déconnexion de la bobine
Déconnexion de la bobine
Environment
degree of pollution
3
ip degree of protection
IP20 se conformer à CEI 60529 (avec ouverture)
IP40 se conformer à CEI 60529 (en enveloppe)
IP40 se conformer à CEI 60529 (en enveloppe)
product certificates
GOST
CCC
CCC
operating ambient temperature
-20…50 °C
standards
EN 669-2-2
EN 669-1
EN 669-1
quality labels
KEMA
NF
CEBEC
IMQ
VDE
NF
CEBEC
IMQ
VDE
relative humidity
95 % à 55 °C
storage room temperature
-40…70 °C
sound pressure
60 dB
tropicalization
2
