Main
product range
Acti9
[uc] control circuit voltage
220...240 V CA 50 Hz
name of the device

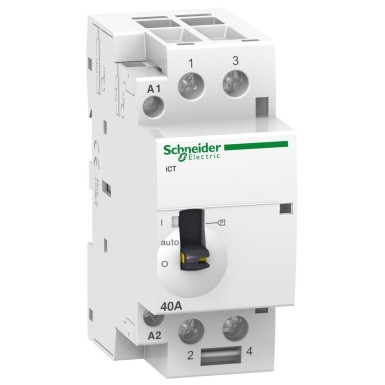

iCT
type of product or equipment
Contacteur
composition of the poles
2F
Product Name
Acti9 iCT
[ui] rated insulation voltage
500 V CA 50/60 Hz
poles
2P
Complementary
9 mm pitches
4
associated accessories
IACTp
IACTs
IATEt
IACTc
[ie] rated operational current
40 A AC-7A
15 A AC-7B
[ue] rated operational voltage
250 V CA 50 Hz
application
Moteur-chauffage-éclairage
compatibility code
ICT
control signal type
Maintenu
Handle front plate colour
85 mm
tightening torque
0,8 N.m télécommande :
3,5 N.m circuit de puissance :
[uimp] rated impulse withstand voltage
4 kV
market segment
Petit commerce
Résidentiel
average fuel consumption when going
4,6 VA
mode d'installation
Encliquetable
electrical life
100000 cycle CEI/EN 61095 40 A 50 Hz AC-7A
30000 cycle CEI/EN 61095 15 A 50 Hz AC-7B
30000 cycle CEI/EN 61095 50 Hz AC-7C
100000 cycle EN/CEI 60947-4-1 50 Hz AC-1
30000 cycle EN/CEI 60947-4-1 50 Hz AC-3
30000 cycle EN/CEI 60947-4-1 50 Hz AC-5A
30000 cycle EN/CEI 60947-4-1 50 Hz AC-5B
connection mode
Télécommande: borne du type à cage2 câble(s) 1,5 mm² rigide
Télécommande: borne du type à cage1 câble(s) 1,5…2,5 mm² rigide
Circuit de puissance: borne du type à cage1 câble(s) 6…16 mm² souple
Circuit de puissance: borne du type à cage1 câble(s) 6…25 mm² rigide
Télécommande: borne du type à cage2 câble(s) 1,5…2,5 mm² souple
mechanical endurance
1000000 cycle
width (w)
36 mm
network frequency
50 Hz
switching frequency
100 commutations/jour
Colour
Blanc
maximum power
1,6 W à 250 V CA
voltage indication
Indicateur d'action
depth
60 mm
mounting bracket
Rail DIN symétrique 35 mm
Network type
CA
calling power goes
34 VA
order type
Commande manuelle et à distance
Environment
degree of pollution
2
ip degree of protection
IP20
operating altitude
2000 m
operating ambient temperature
-5…60 °C
standards
CEI/EN 61095
relative humidity
95 % à 55 °C
thermal dissipation
1,6 W à 50/60 Hz
storage room temperature
-40…70 °C
sound pressure
30 dB
tropicalization
2 se conformer à EN 60947-4-1
2 se conformer à EN 61095
2 se conformer à CEI 1095
